小型桌面级三轴数控雕刻加工设备结构

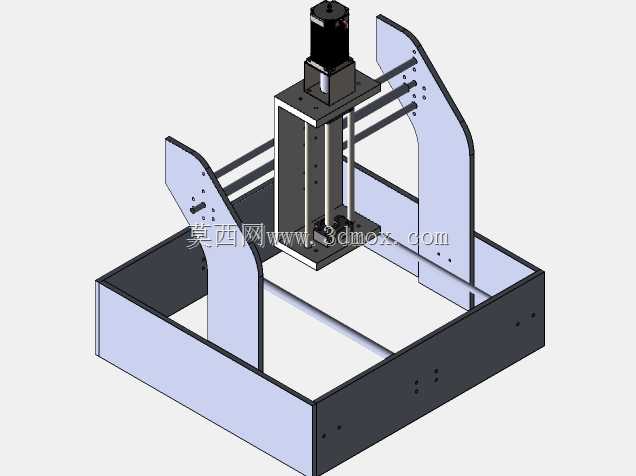

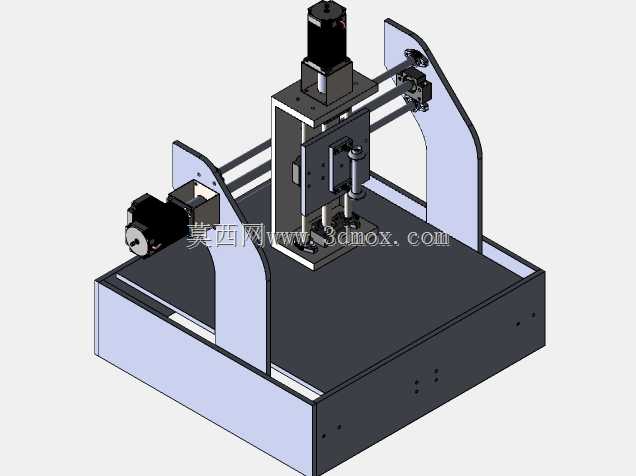

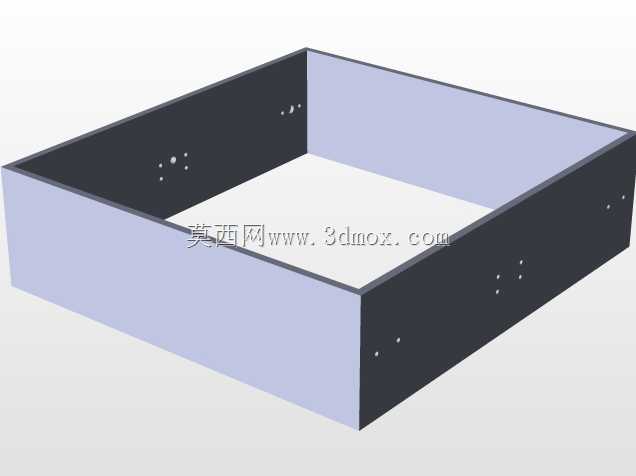

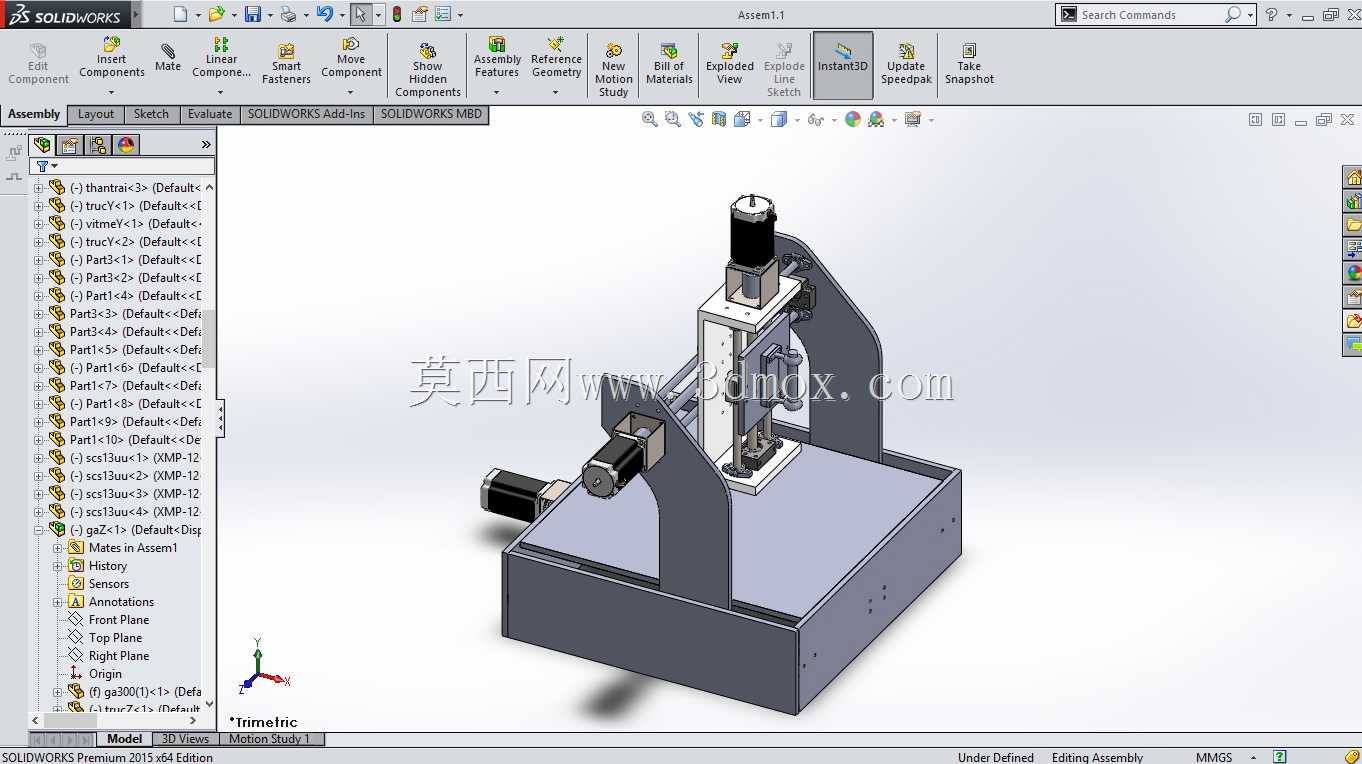

　　这套三轴联动的加工结构，主要面向小尺寸工件的精密加工作业场景，常见于小型加工工坊、个人DIY创作、院校机械实训以及小批量定制零件的打样环节，可覆盖软金属、亚克力、木材、工程塑料等多种材质的铣削、雕刻、钻孔加工需求，相比大型工业机床，其占地空间小，部署灵活，对安装场地的承重、供电要求更低，适合空间有限的加工场景使用。从结构布局来看，设备采用龙门式双立柱支撑结构，底部为整体式铸造或铣削加工的基座平台，作为整个设备的安装基准，基座上预留了多组T型槽或者螺纹安装孔，用于装夹工件或者配套工装夹具，基座的平面度直接决定了工件装夹的基准精度，设计时需要重点考虑基座的刚性，避免加工过程中因切削力产生的形变影响加工精度。

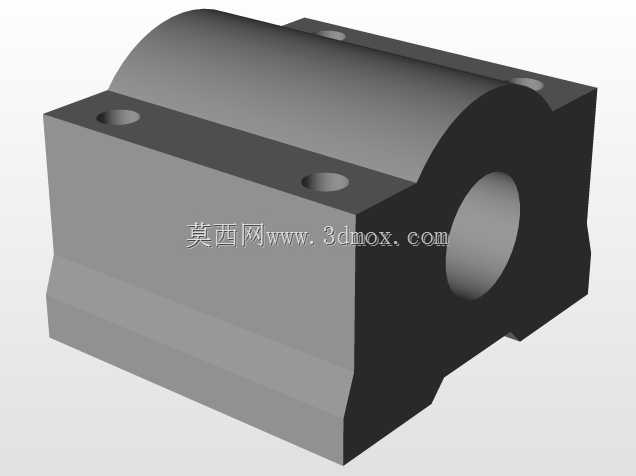

　　Y轴传动模组布置在基座两侧的立柱支撑位置，通过双直线导轨搭配滚珠丝杠的传动结构，带动龙门横梁实现前后方向的进给运动，双导轨的平行度、丝杠的同轴度在装配时需要严格调校，避免运动过程中出现卡滞、爬行的问题，影响进给的平顺性。X轴传动模组集成在龙门横梁上，同样采用直线导轨加滚珠丝杠的传动方案，带动垂直布置的Z轴滑台实现左右方向的进给，横梁的截面设计需要兼顾刚性与轻量化，避免X轴运动到横梁两端时出现横梁下挠的问题，影响Z轴的垂直精度。Z轴滑台采用垂直布置的传动结构，搭载主轴安装座，可根据加工需求适配不同功率的高速电主轴，实现刀具的旋转切削以及上下方向的进给运动，Z轴的配重设计或者伺服电机的抱闸参数需要匹配滑台与主轴的整体重量，

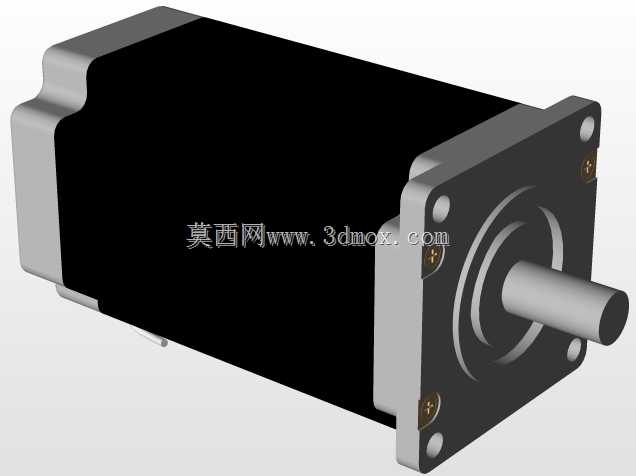

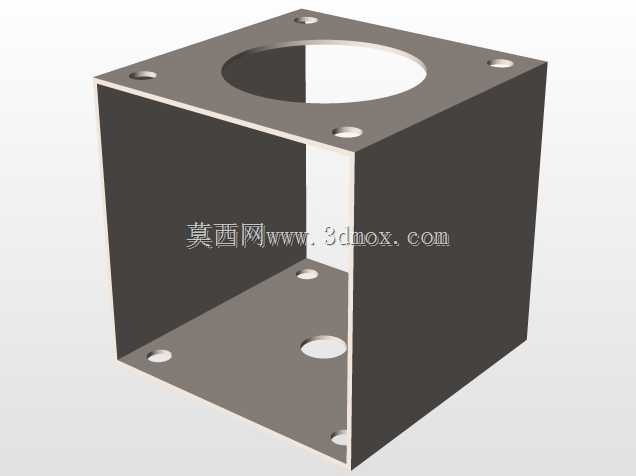

　　避免断电时Z轴下滑撞坏工件或者刀具。三个轴的运动均通过伺服电机或者步进电机提供动力，搭配联轴器与丝杠直连，部分设计也会采用同步带传动的方案来优化安装空间，传动端的轴承座需要采用成对安装的角接触轴承，抵消丝杠转动过程中产生的轴向窜动，保证进给的重复定位精度。从安装边界来看，这类桌面级设备的整体占地尺寸通常控制在半米见方的范围内，基座底部预留了安装固定孔，可以直接固定在工作台面上，不需要额外做地基处理，设备的操作高度适配常规站立或者坐姿操作的人体工程学要求，操作面板可以布置在设备侧方或者前方，方便操作人员对刀、调整加工参数。设计过程中，需要重点考虑运动行程与整体尺寸的平衡，在保证X、Y、Z三个轴有效加工行程满足小工件加工需求的前提下，

　　尽可能压缩设备的整体外形尺寸，同时要给电气元件、驱动模块、走线槽预留足够的安装空间，避免运动过程中出现线缆拉扯、干涉的问题。防护设计上，这类小型设备通常会在运动模组外侧加装可伸缩的防护罩，避免加工产生的切屑、粉尘进入导轨和丝杠的传动接触面，加剧传动部件的磨损，延长设备的维护周期，基座台面可以设计成带排屑槽的结构，方便加工后清理切屑和切削液。主轴的冷却方案可以根据功率选择风冷或者水冷，高转速加工场景下优先选择水冷方案，降低主轴运行的温升，避免主轴热伸长影响加工精度。设备的整体装配逻辑遵循从基准到部件的顺序，先完成基座的平面度校验，再依次安装Y轴导轨、丝杠、驱动电机，调校Y轴的运动直线度，之后安装龙门横梁与X轴传动组件，调校X轴与Y轴的垂直度，最后安装Z轴滑台与主轴，调校Z轴与XY平面的垂直度，所有运动轴的反向间隙、定位精度都需要在装配完成后通过千分表进行校验，补偿参数写入控制系统，保证加工精度符合设计要求。这类结构的设计难点在于平衡刚性、成本与体积，小型设备受限于尺寸，无法采用大截面的厚重铸件，因此需要通过合理的筋板布置、型材截面选型来提升结构刚性，避免加工过程中出现共振，影响工件表面加工质量，同时传动部件的选型要匹配设计的最大进给速度与切削负载，避免出现动力不足或者过载损坏的问题。
