桌面级小型数控铣削加工设备结构设计

　　这款小型数控铣削设备的设计初衷，是面向电子加工场景下的小尺寸工件精密加工需求，填补了大型工业机床无法适配桌面化、小批量试制场景的空白。在电子制造行业的打样环节，很多PCB板、小型结构件、电子卡类工件的加工不需要大行程工业机床的冗余参数，反而对设备的占地尺寸、操作便捷性、加工精度稳定性有更高要求，这款设备正是针对这类场景做的定向结构优化。

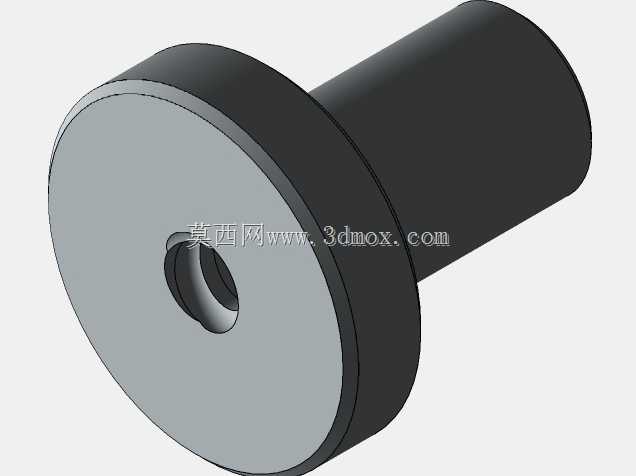

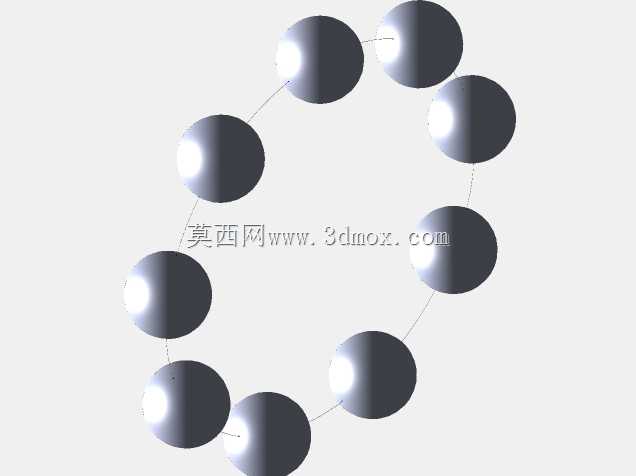

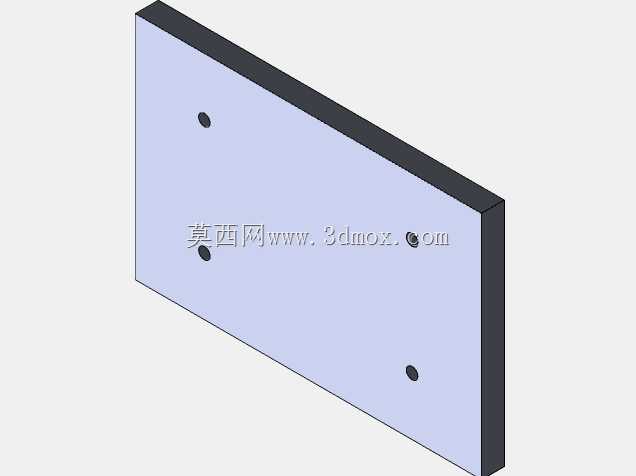

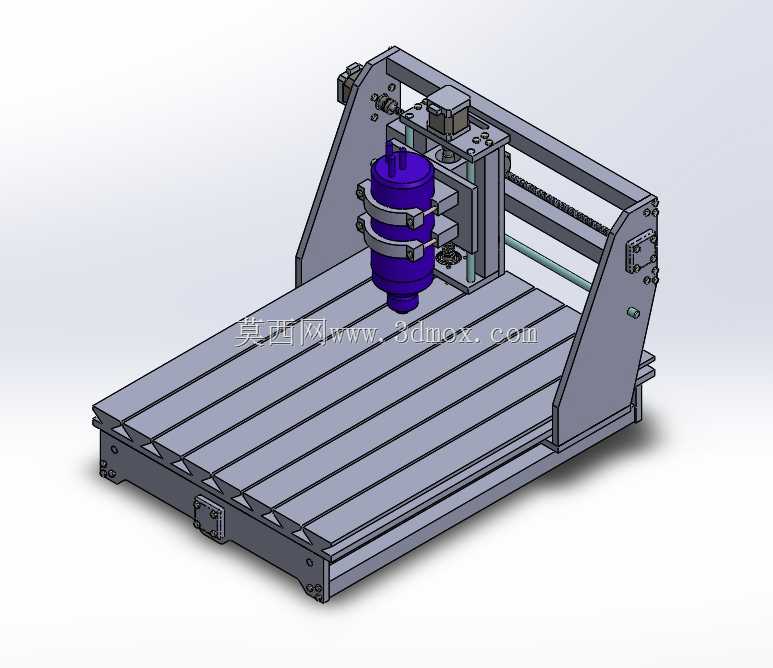

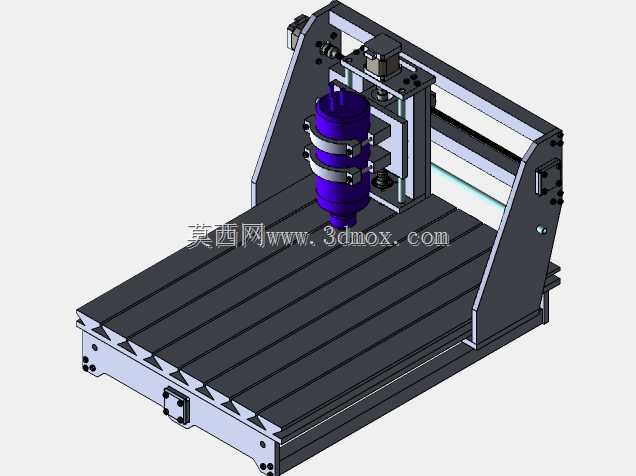

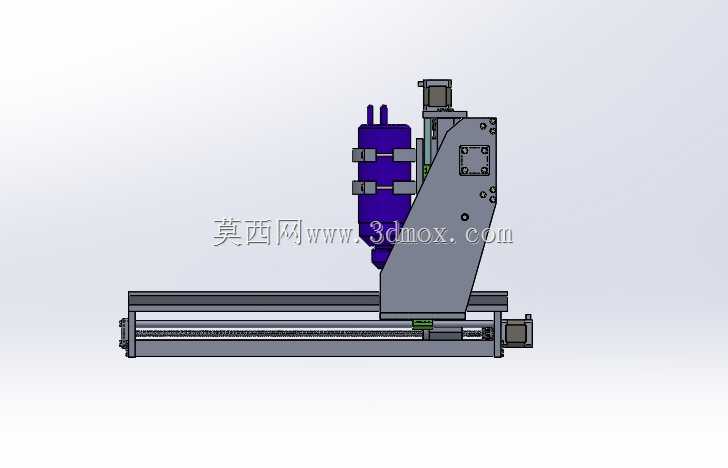

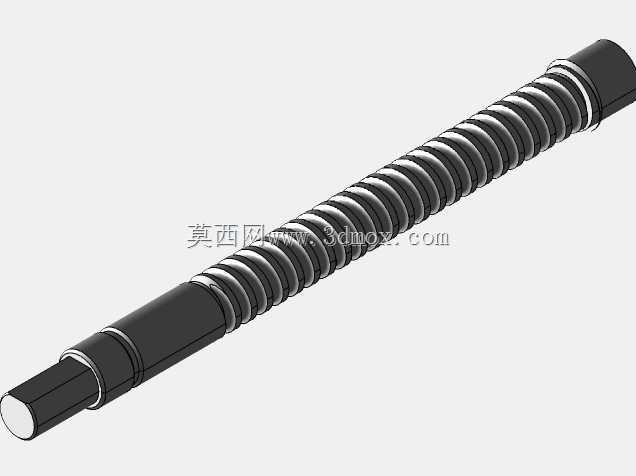

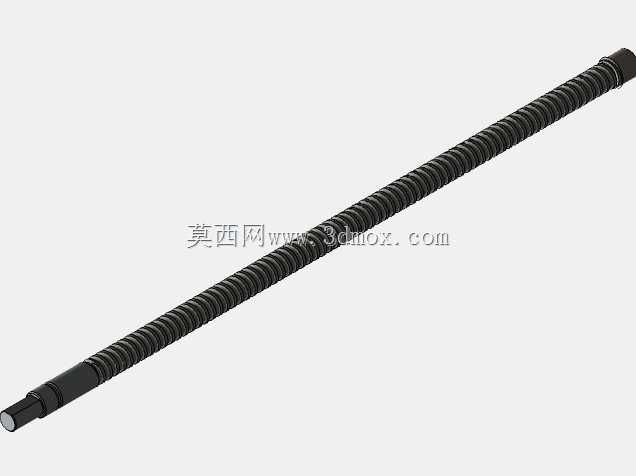

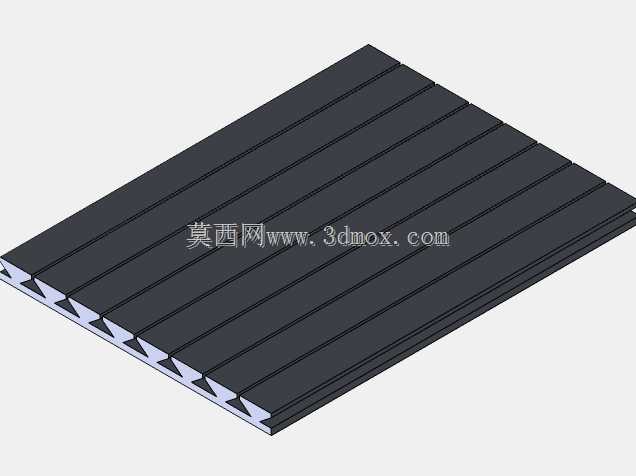

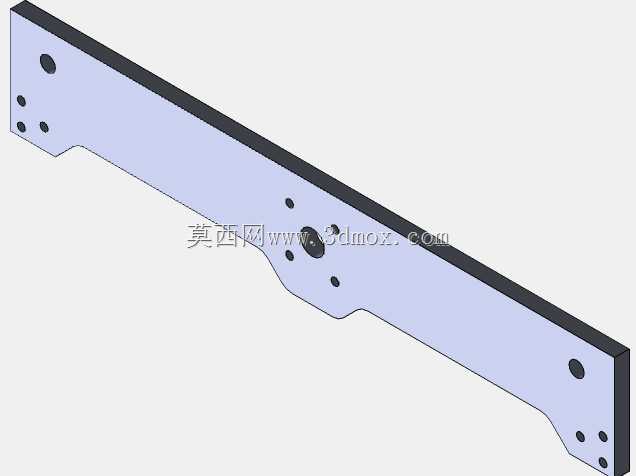

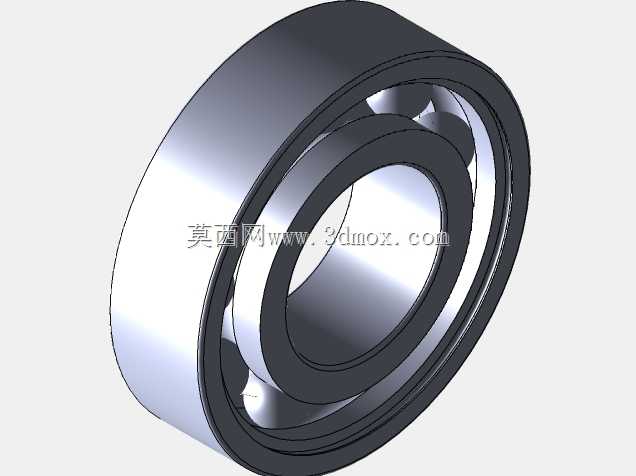

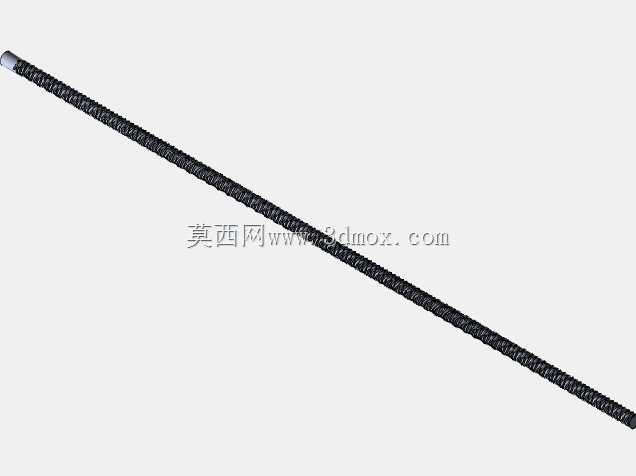

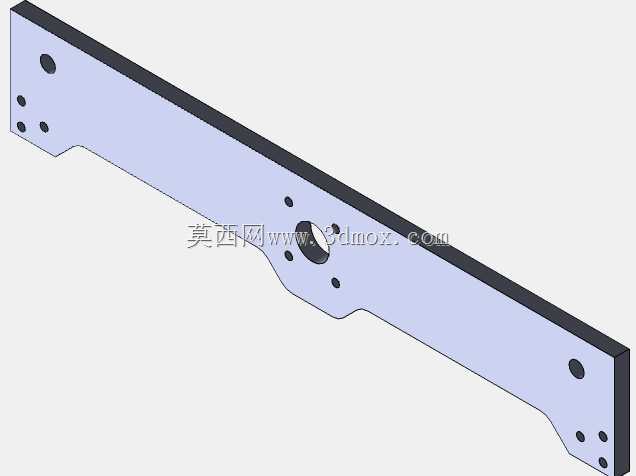

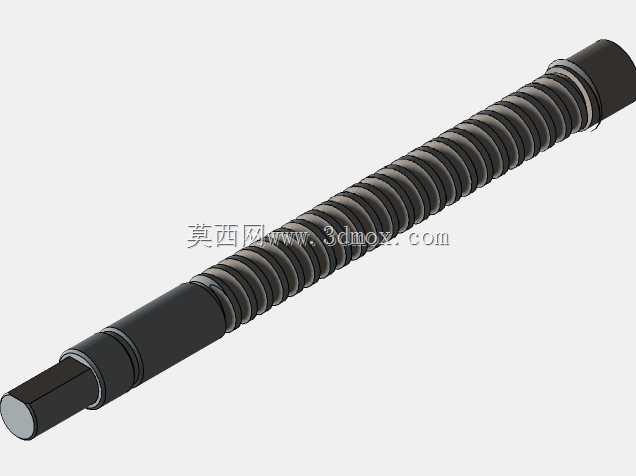

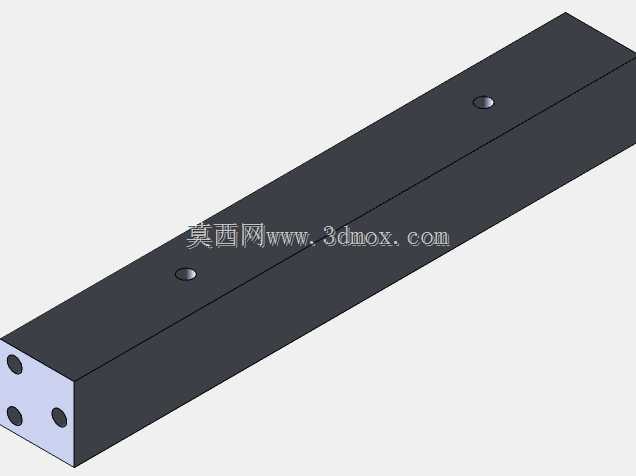

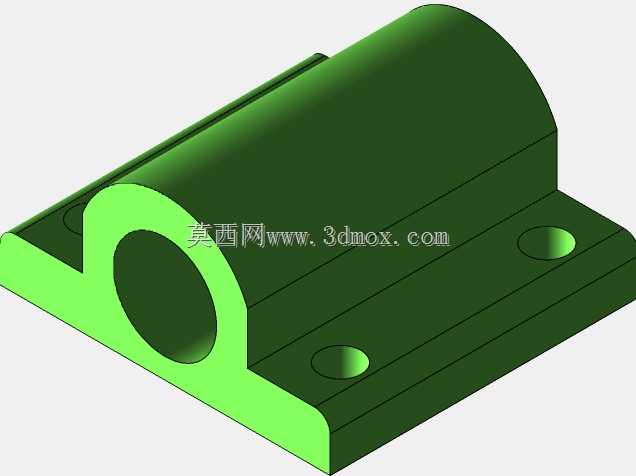

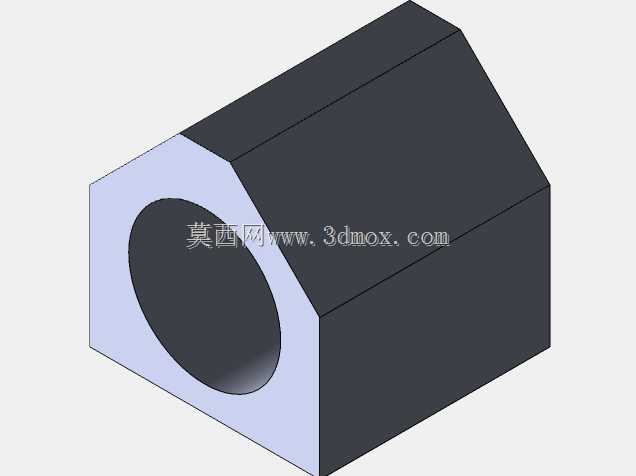

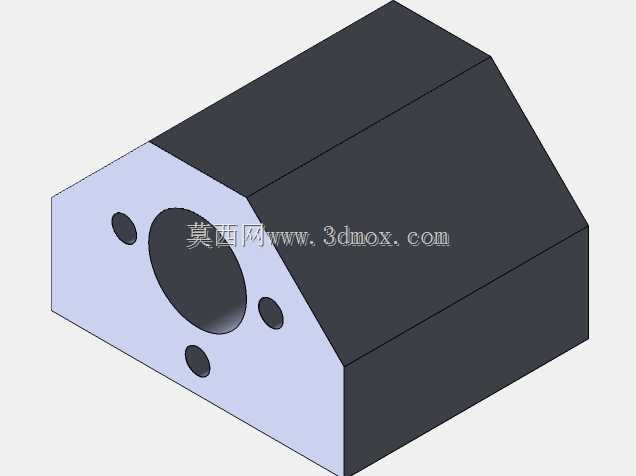

　　从整体结构布局来看，设备采用了龙门式动梁结构，加工平台为固定式T型槽台面，这种布局的优势在于工作台承重不影响传动系统的负载稳定性，加工过程中平台保持固定，X轴传动组件带动龙门架做横向进给，Z轴主轴组件沿龙门横梁做纵向进给，Y轴方向的进给则集成在主轴滑座上，三个轴的传动均采用丝杠加直线导轨的组合，能保证进给过程中的运动平顺性，避免爬行现象影响加工表面质量。固定式工作台的T型槽采用等间距排布，槽宽适配通用的工装夹具压块，可直接装夹不同尺寸的小型工件，不需要额外定制转接工装，能大幅缩短打样环节的装夹准备时间。

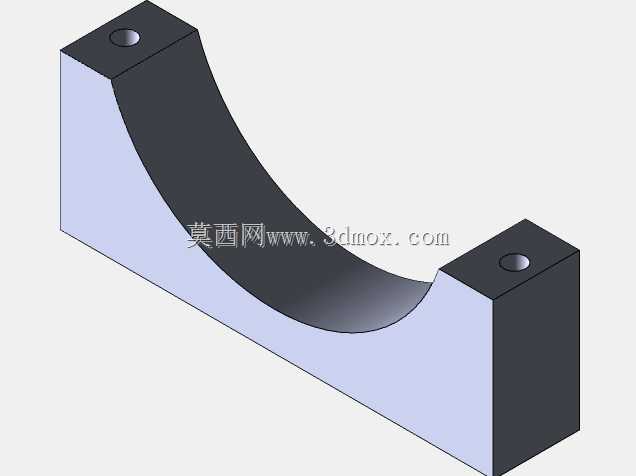

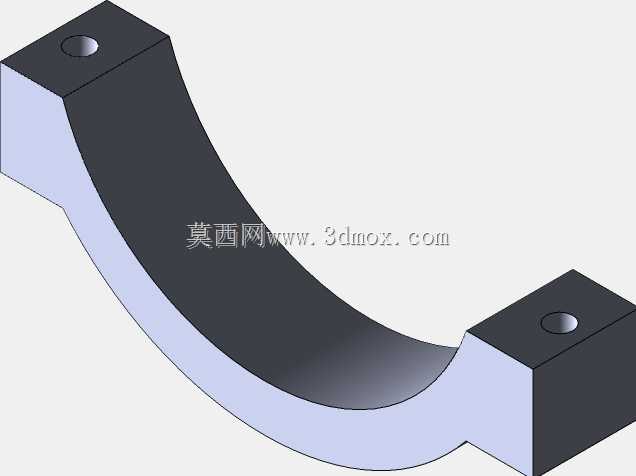

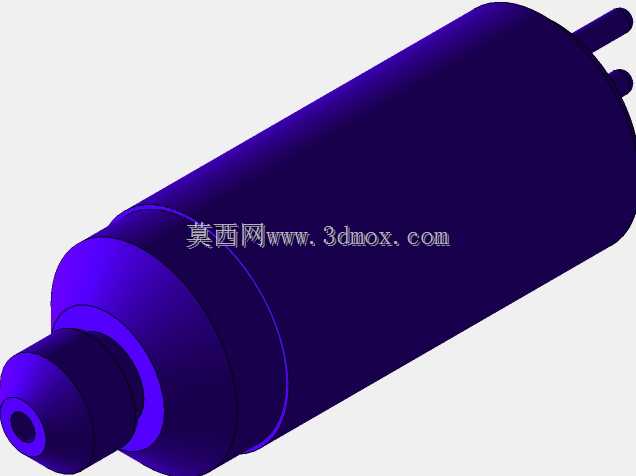

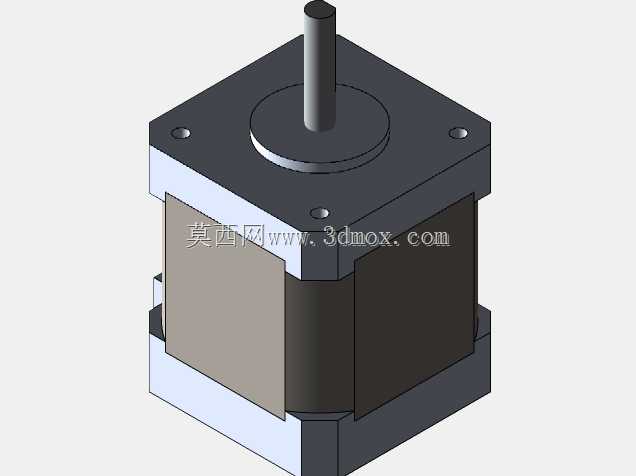

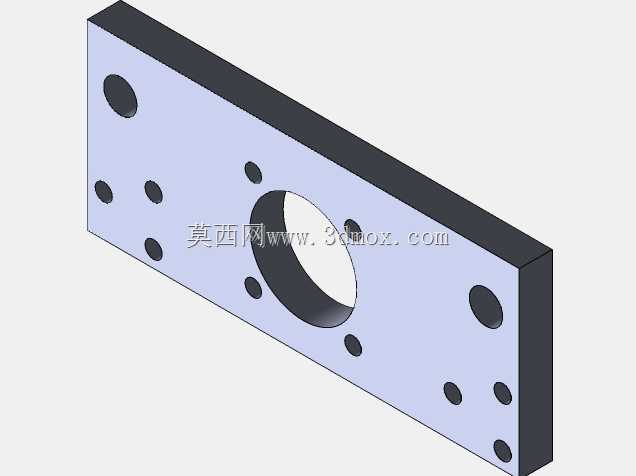

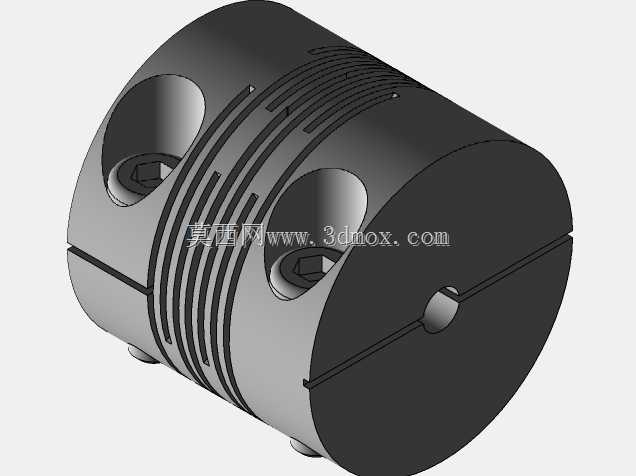

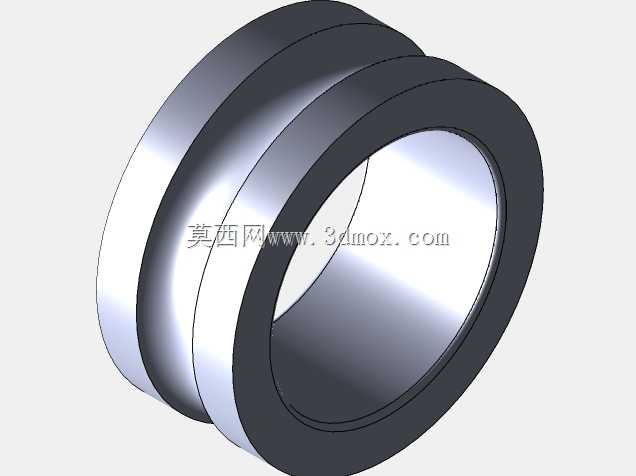

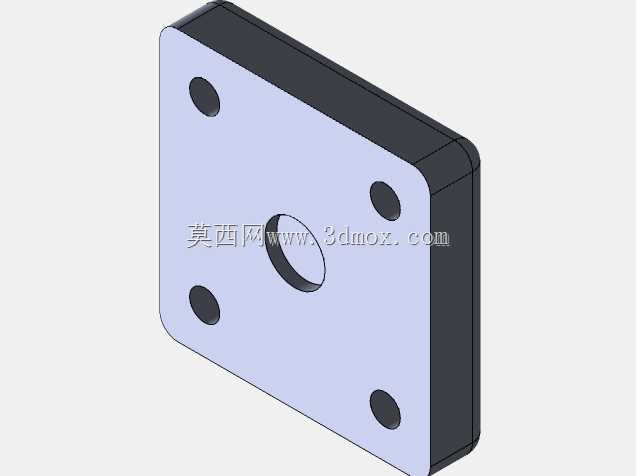

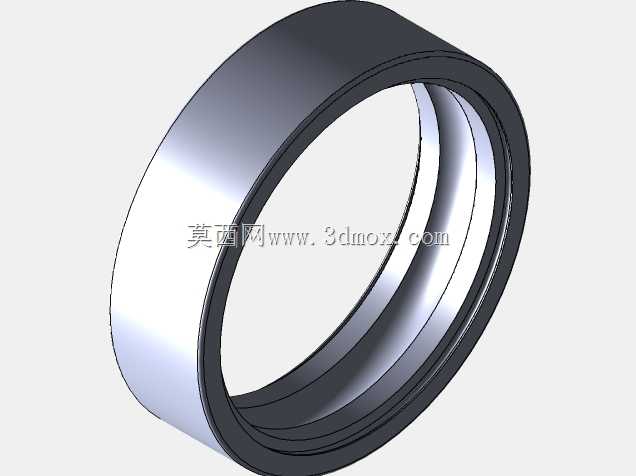

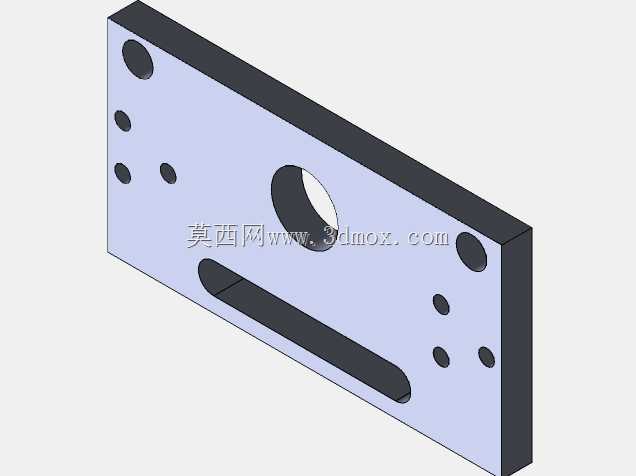

　　主轴部分采用了高速电主轴结构，主轴夹头适配常规的铣削刀具，可针对塑料、软金属、PCB覆铜板等常见电子加工材料完成铣削、钻孔、切边等工序，主轴的固定座采用双抱箍锁紧结构，可根据加工需求手动调整主轴的伸出长度，适配不同高度工件的加工行程需求，抱箍的锁紧接触面做了滚花处理，能避免主轴加工过程中出现打滑移位的问题。传动部分的驱动元件采用步进电机搭配同步带减速的结构，既保证了足够的进给扭矩，又能通过同步带的缓冲作用吸收传动过程中的振动，提升加工过程的稳定性，电机安装座设计了腰型调节孔，可方便调整同步带的张紧度，降低后期维护的难度。

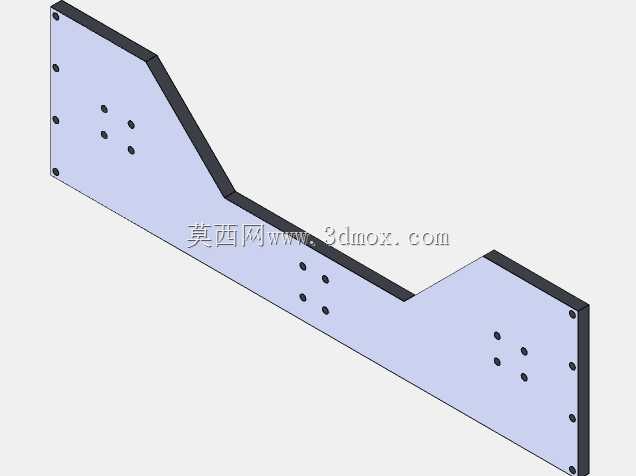

　　设备的安装边界做了严格的桌面化适配，整体占地尺寸不超过常规办公桌面的可用空间，底部的四个支撑脚采用可调式橡胶减震结构，既可以调整设备的水平度，又能吸收加工过程中产生的振动，避免振动传递到工作台面影响加工精度，同时不需要额外做地基固定，放置在平整桌面即可完成安装调试。机身的框架结构采用铝型材搭配钢板焊接件组合的形式，铝型材部分用于搭建主体框架，保证整体结构的轻量化，焊接钢板件则用于安装导轨、丝杠等核心传动部件，保证传动基准的刚性，这种组合形式既控制了设备整体重量，方便搬运挪动，又能保证核心加工区域的结构刚性，避免加工过程中出现结构振颤导致的加工误差。

　　在功能设计上，设备的三个进给轴都设计了硬限位和软限位双重保护结构，硬限位采用行程开关触发形式，在运动轴走到行程极限位置时会直接触发急停，避免运动超程导致的传动部件损坏，软限位则可通过控制系统自定义设置行程范围，适配不同加工场景下的行程限制需求。主轴的转速可通过控制系统做无级调节，针对不同加工材料匹配对应的切削线速度，比如加工PCB板时可采用高转速低进给的参数，加工铝合金小件时可适当降低转速提升进给量，保证加工效率和刀具寿命的平衡。设备的走线全部采用拖链内置排布，所有动力线、信号线都收纳在拖链内部，避免运动过程中线缆出现拉扯、磨损的问题，同时也让设备整体外观更整洁，不会有线缆外露导致的操作安全隐患。

　　从实际应用的角度出发，这款设备除了电子行业的小工件打样之外，也可用于小型五金件的修配、教学场景下的数控加工实操、个人DIY场景下的小型零件制作，结构上的模块化设计让核心部件都可以快速拆卸更换，比如主轴、电机、导轨等易损件都采用标准件选型，后期维护时不需要定制专用配件，直接采购标准件即可完成更换，大幅降低了设备的全生命周期使用成本。在设计过程中，所有的安装配合面都预留了合理的公差带，导轨安装面、丝杠安装座的位置都设计了定位销孔，装配时可通过定位销保证传动部件的平行度和同轴度，不需要反复做调校就能达到设计的运动精度要求，降低了装配环节的难度，也能保证批量生产时的设备精度一致性。
