塑料开关一模多腔注塑成型模具结构

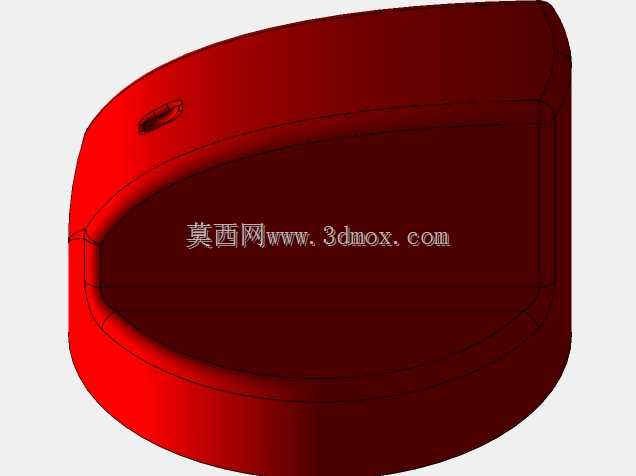

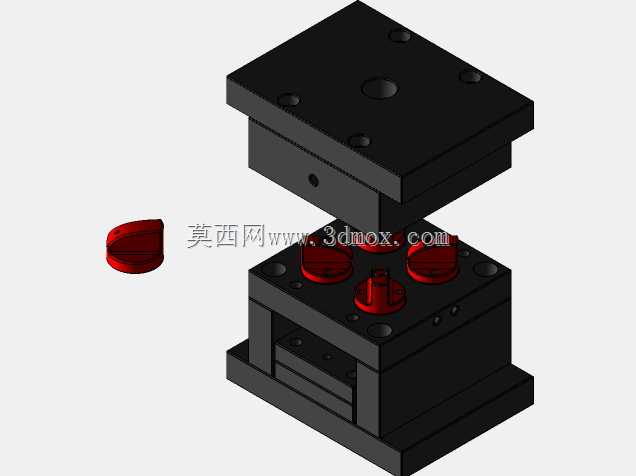

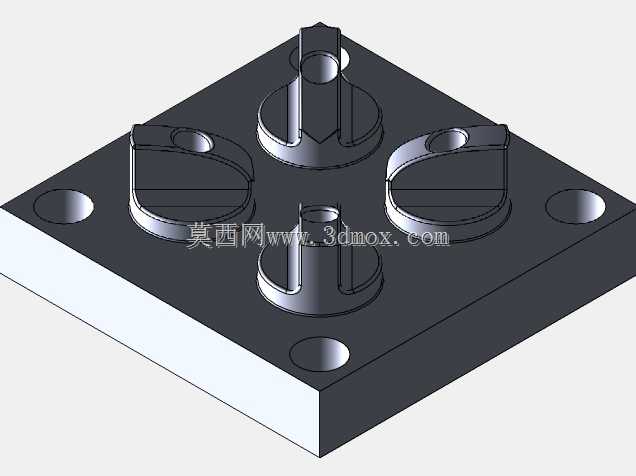

　　这套模具针对小型塑料开关零件的批量注塑生产设计，采用一模四腔的型腔排布方案，适配卧式注塑机的常规装模规格，模架选用标准两板模结构，整体外形为方正叠层式结构，上下模固定板的安装孔位按照行业通用注塑机拉杆间距预留，可直接适配120吨到160吨锁模力的常规卧式注塑机安装，无需额外加工转接板。从实际生产场景来看，这类小型塑料开关广泛用于民用电器、小型消费电子的电源通断控制，单批次订单量通常在数十万级，一模多腔的结构设计能够在单次注塑循环中完成四个零件的成型，大幅提升单位时间的产出效率，降低单件产品的成型能耗与人工分摊成本。模具的分型面设置在开关零件的最大轮廓处，开模后动模侧设置顶出机构，采用顶杆顶出的方式将成型后的塑件从型芯上推出，

　　顶杆位置避开零件的外观面与配合装配面，避免顶出痕迹影响零件后续的装配与外观质量。浇注系统采用侧浇口进料，浇口设置在零件的非外观侧边，开模后浇口凝料可随塑件一同顶出，后续通过简单的人工修剪即可去除，不会在零件外观面留下明显浇口痕迹。冷却系统围绕型腔与型芯分别设置循环水路，水路直径选用行业常规的8mm规格，水路距离型腔壁的距离保持在1.5倍水路直径左右，保证冷却均匀，避免零件出现翘曲、缩痕等成型缺陷，缩短成型周期。模具的导柱导套设置在模架四个角位，采用标准模架配套的精密导柱导套，合模时保证动定模的对中精度，避免型腔错位导致零件出现飞边、壁厚不均等问题。从设计思路上，这套模具优先考虑量产稳定性，所有易磨损的型芯、

　　型腔部位均采用可拆换的镶件结构，当长期生产出现局部磨损时，无需更换整套模架，仅需拆换对应镶件即可快速恢复生产，降低模具维护成本。排气槽开设在型腔末端的分型面上，槽深控制在0.02mm以内，既可以顺利排出型腔内的空气，避免零件出现烧焦、缺胶等缺陷，又不会导致熔融塑料溢出产生飞边。模具的上下固定板厚度按照注塑机的装模要求设计，保证足够的刚性，避免锁模时出现模架变形导致的分型面溢料问题。定位圈设置在定模固定板中心位置，尺寸适配注塑机的定位孔规格，安装时可快速完成模具与注塑机射嘴的对中，减少装模调试时间。浇口套采用标准淬火件制作，内壁抛光至镜面粗糙度，减少熔融塑料的流动阻力，避免浇口处出现拉丝、流涎等问题。针对塑料开关零件的内部卡扣结构，

　　模具在动模侧设置了小型斜顶机构，开模顶出过程中斜顶同步完成内侧倒扣的脱模，保证零件可以顺利脱出，不会出现卡扣拉断、变形等问题。整套模具的所有活动部件均预留了合适的配合间隙，同时设置了润滑槽，长期生产时可定期加注润滑脂，保证开合模、顶出动作的顺畅，避免出现卡滞、磨损过快的问题。从安装边界来看，模具的总厚度符合常规注塑机的最小、最大模厚要求，开模行程预留了足够的取件空间，机械手取件或者人工取件都有充足的操作空间，适配不同自动化程度的生产车间使用。
