手机充电异常蜂鸣警报转接装置

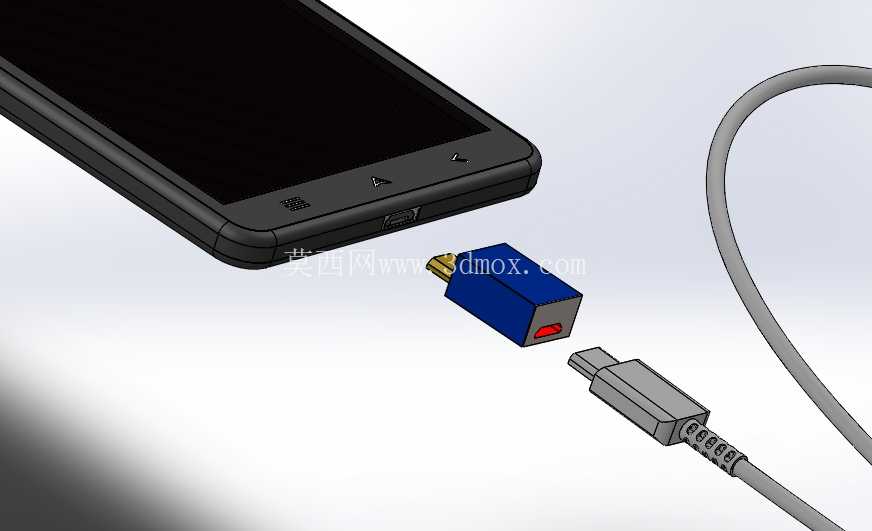

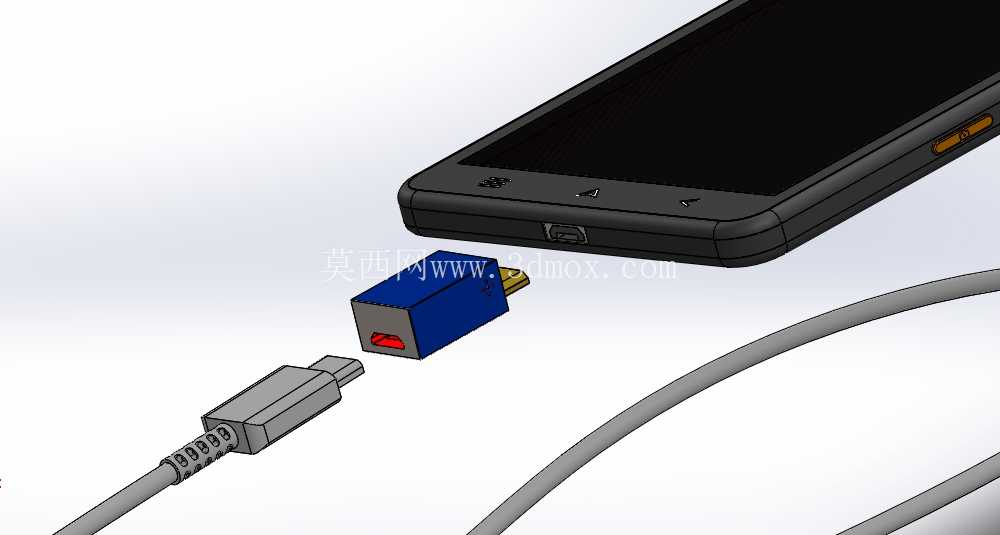

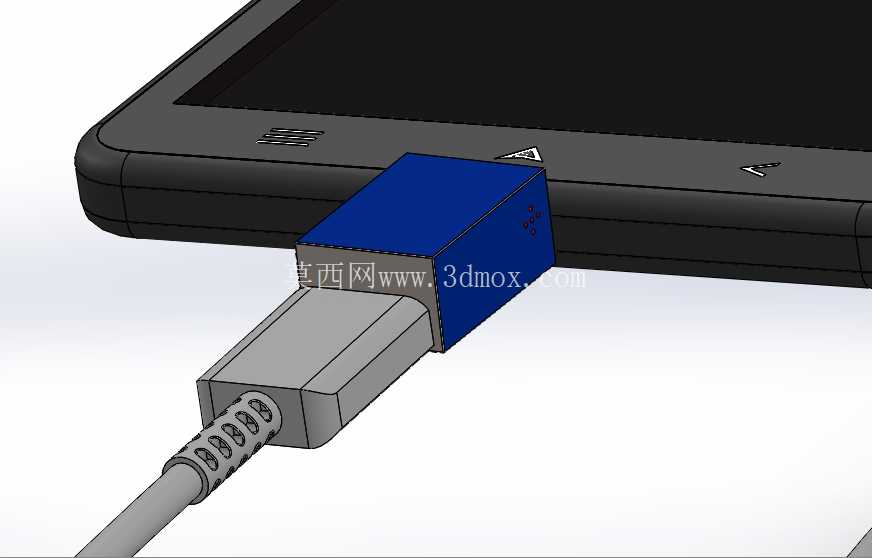

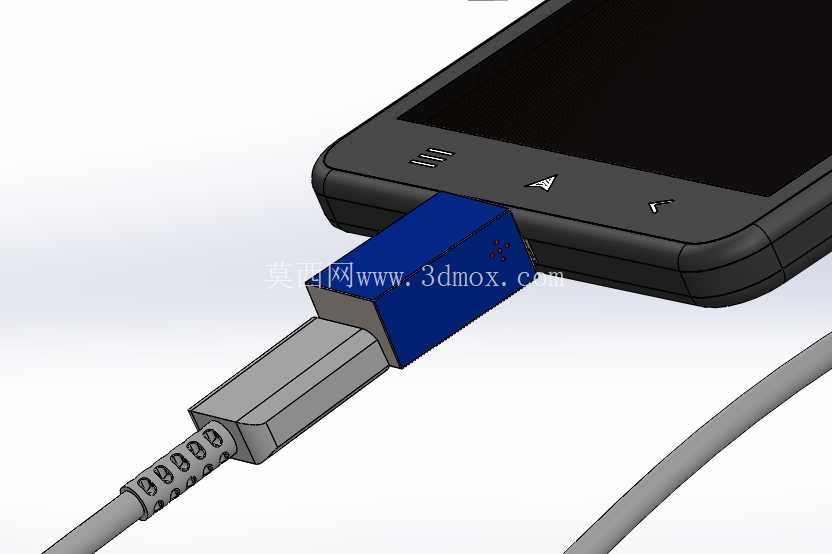

　　这款充电警报转接装置的设计初衷，是解决日常手机充电场景中容易被忽略的接触不良、供电中断问题——很多人都遇到过睡前插好充电线，醒来发现手机因为接口松动、充电器断电完全没充进电的情况，尤其是需要满电出门的通勤、外勤场景，这类突发状况很容易打乱工作节奏。装置整体采用串接在充电链路中的结构设计，不需要改动原有充电器、充电线以及手机端的硬件结构，直接插在手机充电接口与充电线公头之间即可使用，不会破坏原有充电链路的通流能力，适配常规Micro USB接口的老旧机型充电场景，整体外形尺寸控制在18mm×12mm×10mm的范围内，和常见的转接头体积相当，插装后突出手机接口的长度不超过15mm，不会因为突出过长导致日常摆放、手持时磕碰接口，也不会和带全包边的手机壳产生安装干涉，常规厚度2mm以内的软胶、硬壳手机壳都能直接适配，不需要额外拆卸壳件。

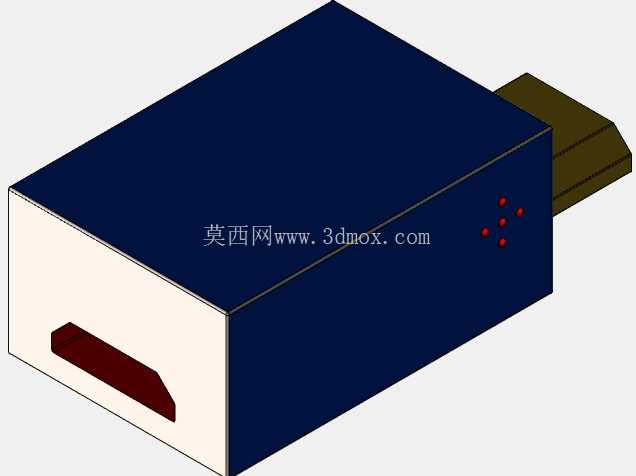

　　从功能逻辑上看，装置内部集成了电压检测回路与蜂鸣驱动模块，当充电链路正常接通、手机处于稳定充电状态时，检测回路识别到稳定的充电电压输入，蜂鸣模块处于休眠待机状态，不会产生任何提示音，也不会额外消耗充电回路的电能，自身待机功耗控制在微安级别，几乎不会对充电效率产生可感知的影响。一旦出现充电线公头松脱、墙插端供电中断、充电器故障无输出等异常情况，检测回路在识别到充电电压消失后，会立刻触发蜂鸣器发出持续的提示声响，提醒用户及时检查充电链路的连接状态，避免长时间无充电导致的手机电量不足。结构设计上，装置外壳采用阻燃ABS材质一体注塑成型，接缝处做了超声波焊接密封，日常使用中可以抵御手汗、少量溅水的侵蚀，内部电路板做了绝缘浸漆处理，避免金属碎屑、灰尘堆积导致的短路风险。两端的接口分别做了对位防呆设计，手机端的公头和充电线端的母座都采用标准接口尺寸公差，插拔寿命满足千次以上的使用要求，公头内部的金属弹片采用铍铜材质，接触电阻稳定，大电流充电时不会出现异常发热的情况。

　　在实际应用场景中，除了日常居家夜间充电的场景，这类装置也适合放在公共办公区域、出差住酒店的场景使用——公共区域的充电插座经常会出现被误碰断电、充电线被剐蹭松脱的情况，酒店的墙插也可能存在接触不良的问题，有了蜂鸣提示就能第一时间发现充电异常，不用反复拿起手机确认充电状态。设计过程中特意优化了蜂鸣器的发声角度与音量，提示音分贝控制在55-60分贝之间，既可以在安静的卧室、办公室环境中被清晰听到，又不会因为音量过大突然响起惊扰旁人，蜂鸣器的出声孔开设在装置侧面，即使插在手机上被桌面遮挡，也不会因为出声孔被堵住导致音量大幅衰减。

　　内部的检测回路设置了2秒的判定延时，不会因为充电过程中短暂的电压波动、手机充电满电后的涓流切换误触发警报，只有持续2秒以上检测不到有效充电电压时才会启动蜂鸣，避免不必要的提示打扰。装置整体没有设置额外的物理开关，完全靠充电链路的电压状态自动切换工作模式，插装后不需要用户进行任何手动操作，使用逻辑和普通的充电转接头没有区别，不会增加额外的使用学习成本。在安装边界上，因为整体体积小巧，即使手机放在立式无线充电器旁边的有线充电位、或者车载支架的充电位上，也不会因为加装了这个转接装置出现卡位、插装不到位的情况，车载场景下遇到颠簸路面导致充电线松脱时，蜂鸣提示也能让驾驶员在不看手机的情况下及时发现充电异常，避免导航过程中手机突然没电关机的尴尬。内部电路板的布局做了分层优化，高压检测部分和蜂鸣驱动部分做了电气隔离，不会对手机的充电管理芯片产生信号干扰，也不会影响充电过程中的数据传输功能，如果用户需要插线连接电脑传输数据，这个转接装置也可以正常串接在链路中，不会阻断数据信号的传输，兼顾了充电检测和正常的数据传输需求。
