300mm铸铁双槽V型带轮结构设计

　　这款300mm规格的双槽V型带轮，是工业传动系统里应用极广的动力传递部件，日常在中小型农用机械、小型加工设备、输送线驱动端、老式机床辅传系统里都能见到它的身影，核心作用是通过V带与轮槽的摩擦力，将电机端的旋转动力平稳传递到从动轴端，实现不同转速比下的扭矩传输，相比平带传动，V型带的楔面接触结构能提供更大的摩擦力，传动效率更高，打滑概率更低，适合中心距适中的开式传动场景。

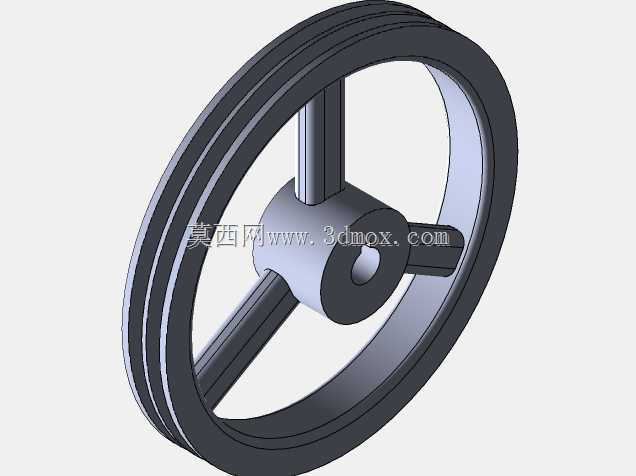

　　从结构设计来看，这款带轮采用三辐条支撑结构，而非实心轮盘，主要是在保证轮体结构强度、满足高速旋转下动平衡要求的前提下，尽可能降低轮体自身重量，减少转动惯量，降低电机启动瞬间的负载冲击，同时也能节省铸铁材料用量，控制零件生产成本。轮缘部分设计了两道标准V型槽，适配对应型号的三角带，槽型角度、槽深、槽间距都严格遵循带轮设计规范，保证V带嵌入后侧面能完全贴合，避免出现带体过度磨损、传动打滑、异响抖动的问题。轮毂部分设计了8mm的键槽，对应安装轴的平键连接结构，装配时通过平键传递扭矩，避免带轮与轴之间出现相对转动，轮毂的轴向长度、内孔直径都匹配常规的传动轴安装尺寸，安装时可以通过轴端挡圈或者锁紧螺母实现轴向定位，防止带轮运转过程中出现轴向窜动。

　　材质选用铸铁也就是标注的ferro fundido，是因为铸铁本身具备优秀的减震性能，带轮高速运转时，铸铁材料的内部阻尼可以有效吸收传动过程中的振动，降低设备运行噪音，同时铸铁的耐磨性能优异，长期与V带摩擦也不会出现过快的轮槽磨损，能有效延长零件的使用寿命，而且铸铁的铸造工艺成熟，毛坯成型成本低，后续只需要对轮毂内孔、键槽、轮槽工作面进行少量机加工就能达到使用精度要求，非常适合这类批量生产的通用传动零件。

　　在实际选型应用中，这款300mm外径的带轮通常搭配小直径电机端带轮使用，通过不同的直径比实现减速传动，适配需要降低转速、提升输出扭矩的传动场景。安装时需要严格保证主从动带轮的轮槽处于同一平面，避免出现偏角，否则会加剧V带的单边磨损，大幅缩短皮带使用寿命，同时要调整好中心距，保证皮带的张紧度处于合理区间，张紧力过大会加剧轴承受力，容易出现轴承过早损坏，张紧力过小则容易出现传动打滑，动力传递效率下降。设计过程中，辐条的截面尺寸、轮缘的厚度、轮毂的壁厚都经过强度校核，能够承受额定功率下的扭矩载荷，不会出现轮体开裂、辐条断裂的问题，轮体的所有加工面都做了倒角处理，避免装配时划伤操作人员，也能去除机加工产生的毛刺，保证装配精度。

　　日常设备维护中，这类带轮不需要额外的润滑保养，只需要定期检查轮槽的磨损情况、V带的张紧度和老化情况，当轮槽磨损到V带嵌入深度超过设计值时，就需要及时更换带轮，避免出现传动失效。这款带轮的安装边界清晰，内孔键槽为标准8mm规格，只要对应轴径、键槽尺寸匹配，就可以直接替换同规格的老旧带轮，不需要额外修改安装结构，通用性极强，在各类通用工业设备的传动系统中都能适配。
