TBS Crossfire TX射频发射模块占位结构

　　在航模远程控制系统的集成设计工作中，射频发射单元的安装适配是整机结构布局里需要优先确认的环节，尤其是长距链路的高频发射模块，其安装位置、外形边界直接影响整机的信号辐射效率、内部走线空间以及周边元器件的电磁兼容表现。本次涉及的TBS Crossfire TX模块占位结构，核心作用是为整机集成阶段提供精准的实体参考，避免设计阶段因模块尺寸偏差导致的结构干涉、装配间隙不足等常见工程问题。

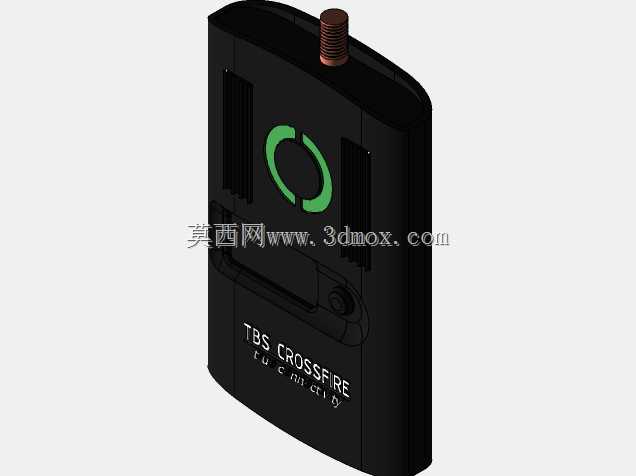

　　从实际工程应用场景来看，这类长距射频发射模块多用于固定翼航模、穿越机长距飞行平台、工业级无人巡检飞行器的遥控链路搭建，工作频段集中在常用的航模遥控射频段，发射功率覆盖长距传输需求，因此模块本身带有射频接头伸出结构，也就是模型顶部的铜质螺纹接头部分，这个结构是安装天线的核心接口，在整机布局时需要预留足够的天线安装操作空间，同时要避开金属结构件对信号的遮挡，通常要求该接头周边15mm范围内无高于接头端面的金属构件，保证天线安装后信号辐射方向无遮挡。

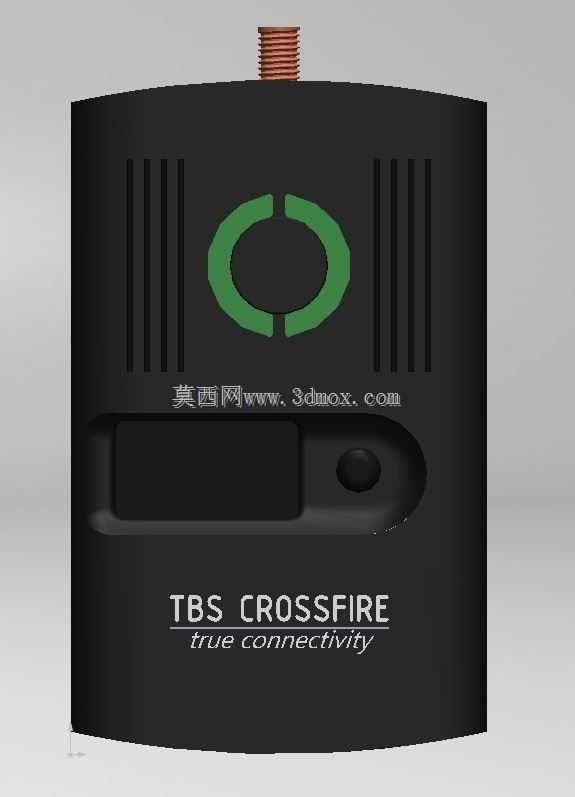

　　从设计思路层面来说，这个占位模型没有复刻模块内部的电路结构，而是把所有影响装配的外部特征做了精准还原：首先是主体的方正壳体轮廓，壳体表面的散热槽结构做了等比例还原，这些竖向的散热槽是模块工作时的热量散发通道，在整机结构设计时，不能有密封结构完全覆盖这些散热槽区域，需要预留至少2mm的空气对流间隙，避免模块长时间高功率工作时热量堆积导致的性能下降。其次是壳体正面的标识区域、功能按键的凸起结构，这些细节的还原是为了在结构设计时确认按键的操作空间，保证模块装入整机后，功能按键可以正常按压操作，不会被周边结构件卡住。

　　关于外形尺寸与安装边界，该占位模型严格匹配量产模块的实际外部尺寸，主体部分的长宽高比例完全参照实物测绘数据，顶部的射频接头伸出高度、螺纹规格都做了对应还原，设计人员在进行整机结构建模时，可以直接将该占位模型导入装配体，提前确认模块的安装位、固定孔位的对应位置，以及模块与周边飞控板、电池仓、机身框架的间隙是否满足装配要求。需要注意的是，该占位结构不包含适配器托架部分，这是因为不同的整机安装场景下，托架的形式需要根据实际机身结构做定制化设计，有的场景采用扎带固定，有的场景采用3D打印定制支架固定，有的场景直接利用机身隔框做限位固定，因此模型只保留了模块本体的所有外部特征，给设计人员预留足够的托架设计空间。

　　从实际使用的验证情况来看，该占位模型的外部尺寸与实物的匹配度能够满足绝大多数集成场景的设计需求，过往项目中使用该占位模型完成结构设计后，实物模块装配时的干涉率极低，仅在个别定制化改装场景下需要根据实际模块的生产批次公差做微小调整，整体能够大幅缩短结构设计阶段的尺寸核对时间，减少反复打样验证的成本。在进行结构设计时，还需要注意模块的接线方向，模型侧面的接线区域特征也做了对应还原，设计走线槽时需要对应接线口的位置预留走线空间，避免线材被壳体挤压导致的接触不良问题。另外，模块表面的环形标识区域是状态指示灯的位置，在做整机外壳设计时，如果需要将状态指示灯的光线透出，可以对应这个位置做透光孔或者透光材质的设计，不用额外拆解模块确认指示灯位置。

　　对于从事航模结构设计、无人飞行器集成的工程人员来说，这类精准的占位模型是结构设计阶段非常实用的参考资料，能够避免因模块尺寸估算错误导致的整个结构设计返工，尤其是在紧凑布局的小型穿越机、长航时固定翼平台设计中，内部每一寸空间都需要精准规划，一个尺寸准确的模块占位模型，能够帮助设计人员合理分配内部空间，平衡结构强度、设备布局、走线合理性、散热效率等多个维度的设计需求，让整个集成设计流程更加顺畅，减少实物装配阶段的问题排查工作量。
