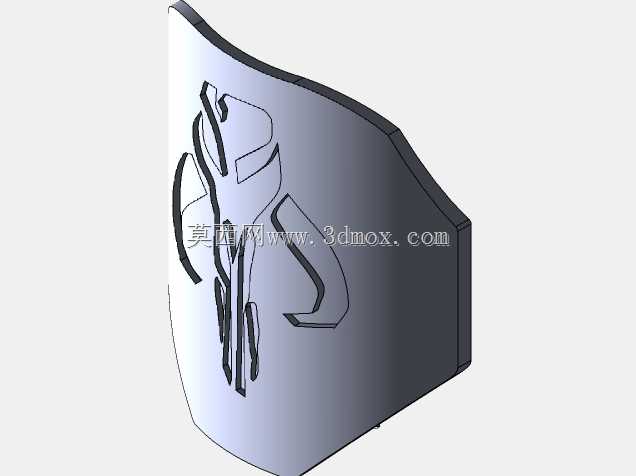

曼达洛风格左肩护甲垫肩结构设计

　　该肩甲部件作为真人穿戴式护甲的左肩组成单元，在设计阶段首先锚定了真人穿戴的适配边界，整体曲面完全贴合成年男性左肩的肩峰、三角肌上缘与锁骨外侧端的体表轮廓，穿戴后不会对上肢抬举、内旋外展等常规活动造成干涉，边缘做了1.5mm的圆角过渡处理，避免硬质材料边缘剐蹭衣物或者皮肤。从功能特性来看，该部件采用分片式曲面构造，主体曲面的厚度根据穿戴受力场景做了差异化分布，肩峰位置作为最容易受到碰撞的区域，壁厚设置为3mm，向肩颈侧与上臂侧延伸的区域壁厚逐步过渡到2mm，在保证结构强度的同时尽可能控制整体重量，降低长时间穿戴的负重感。曲面造型上提取了曼达洛护甲的标志性折线元素，表面的凹凸刻线深度控制在0.8mm，既能够保证涂装后线条的立体感，

　　又不会因为刻线过深导致部件应力集中出现断裂风险。在实际应用场景中，这类部件既可以作为影视道具制作的母模，通过翻模工艺制作硅胶、树脂材质的成品护甲用于影视拍摄、线下漫展角色扮演活动，也可以直接通过FDM或者光固化3D打印制作穿戴道具，安装边界上预留了与胸甲、背甲连接的绑带过孔位置，孔位直径4mm，间距根据常规弹力绑带的尺寸设置，不需要二次打孔就可以直接穿绑带完成与其他护甲部件的组合固定。设计过程中优先考虑了打印成型的工艺性，所有曲面的拔模角度都控制在5度以上，没有倒扣结构，打印时不需要添加额外的支撑结构就可以顺利成型，大幅降低后期打磨处理的工作量。部件的内侧曲面完全贴合人体肩部的自然弧度，穿戴时的受力点均匀分布在肩峰与锁骨位置，

　　不会出现局部压强过大导致的穿戴不适感，外侧的造型线条在保证视觉辨识度的同时，没有突出的尖锐结构，在活动过程中不会勾挂衣物或者对周边人员造成磕碰伤害。从结构强度验证的角度，该设计在壁厚设置上已经考虑了日常穿戴过程中的轻微碰撞受力，常规的磕碰、挤压不会导致部件出现开裂或者变形，表面的刻线布局也避开了应力集中的转角位置，即使在低温环境下使用PLA材质打印，也不会因为轻微受力出现沿刻线断裂的问题。安装适配方面，该肩甲的连接孔位采用通用化设计，既可以搭配常规的尼龙织带、弹力绑带与其他护甲部件连接，也可以在孔位处安装磁吸扣实现快拆功能，适配不同使用者的穿戴习惯。曲面造型的分模线设置在部件内侧边缘，翻模制作时不会在外观面留下明显的分模痕迹，

　　减少后期表面处理的工序。整体造型的比例参考了真人肩部的实际尺寸，横向宽度覆盖三角肌中束上缘，纵向长度从肩峰位置向上延伸2cm覆盖肩颈衔接处，向下延伸至上臂上1/3位置，既保证了护甲的防护覆盖范围，又不会对颈部活动、上臂的大角度活动造成阻碍。在细节处理上，所有的造型折线都做了微小的圆角过渡，避免打印或者翻模过程中出现尖角缺料的问题，同时也提升了成品的质感，不会因为过于尖锐的棱角显得造型生硬。
