两级斜齿轮传动变速器三维结构设计

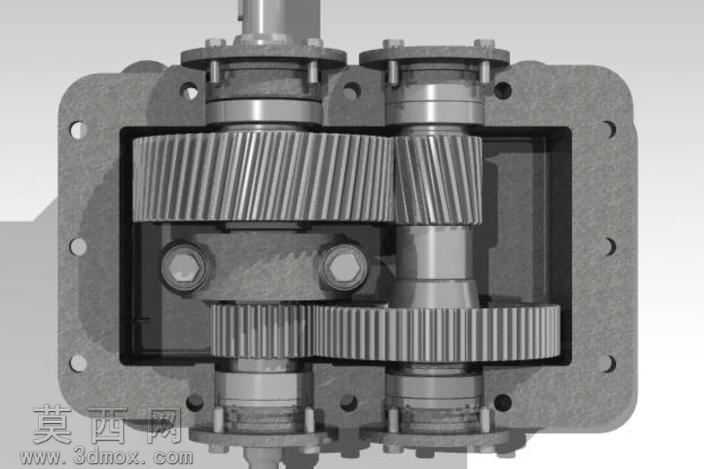

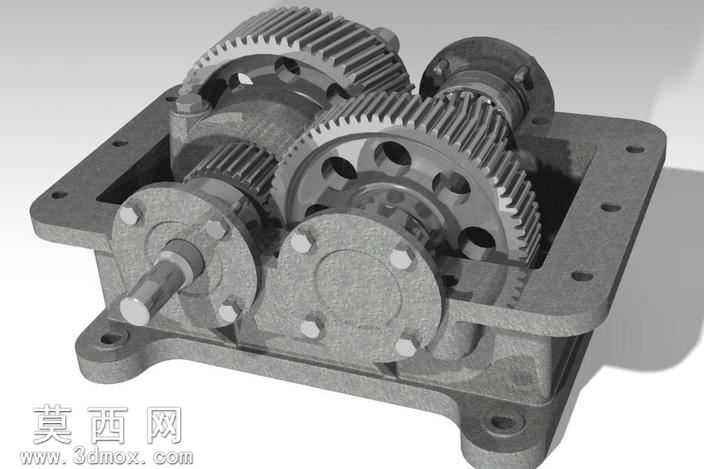

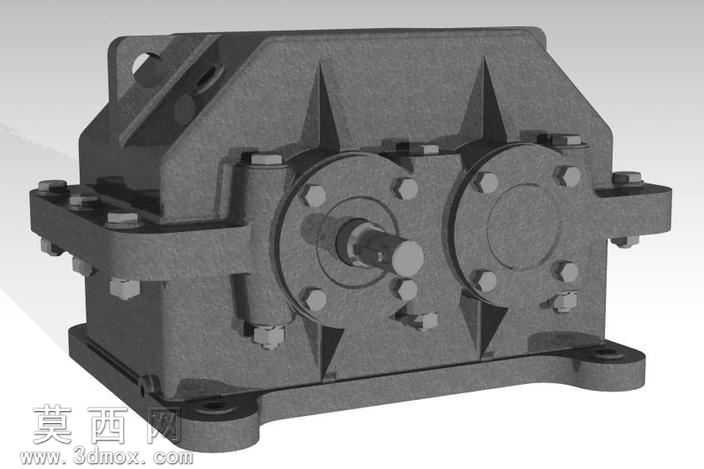

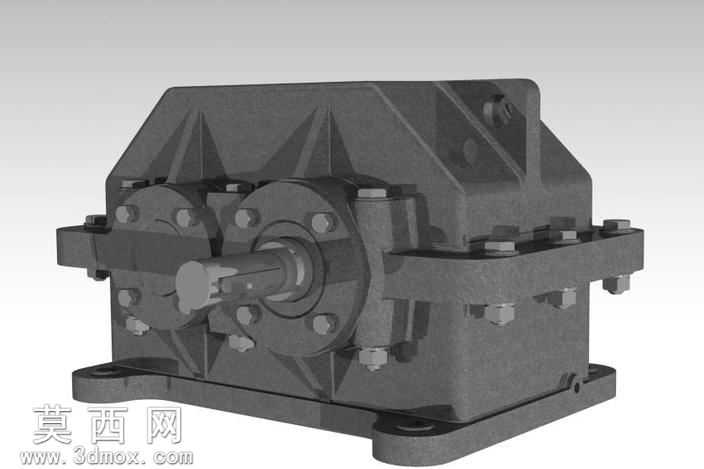

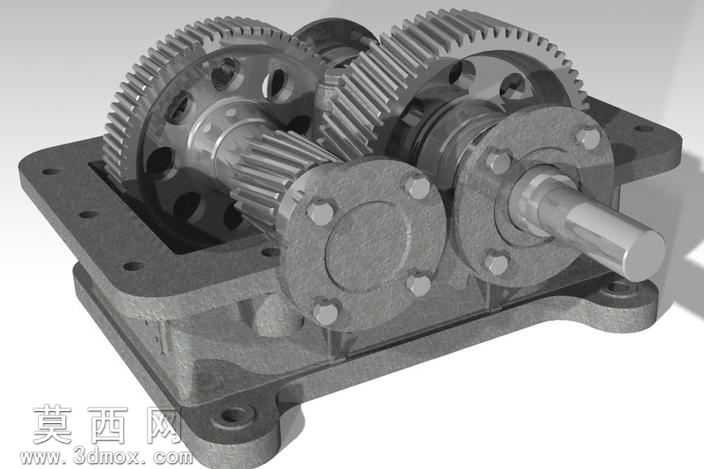

本作品为两级斜齿轮传动的变速器三维结构模型，建模过程严格遵循机械传动设计规范，先完成核心传动参数的匹配计算：确定额定传递功率15kW，入口轴额定转速1410rpm，总传动比匹配为7.22，拆分两级传动比分别为2.49与2.90，保证各级齿轮承载能力均衡，设计使用寿命达25000小时。建模阶段先搭建四根平行传动轴的空间定位基准，轴段尺寸依据齿轮安装、轴承定位、密封件装配的公差要求逐一绘制，保证各轴的同轴度、轴肩定位精度符合装配要求。齿轮建模采用参数化绘制方式，斜齿轮的螺旋角、模数、齿数、齿宽等参数严格匹配传动比计算结果，齿面渐开线轮廓精准生成，啮合齿侧预留合理装配间隙，避免传动卡滞。箱体部分采用剖分式结构设计，清晰展示内部传动布局，箱体上的轴承安装孔、螺栓连接孔、定位销孔的位置与轴系部件完全对应，连接螺栓、轴承端盖等标准件按实际装配关系排布，还原真实减速器的装配逻辑。渲染阶段为金属零部件赋予贴合实际的材质属性：齿轮与传动轴采用调质钢材质，表现出金属哑光质感与加工表面的细微纹理，箱体采用铸铁材质，还原铸造表面的粗糙质感与深灰金属色泽，端盖、螺栓等标准件做镀锌表面的金属光泽处理，各部件材质区分清晰，通过光影调整突出内部齿轮啮合的层级关系，让传动结构的空间布局一目了然。设计过程中未纳入密封件等辅件，部分非核心结构做了简化处理，但核心传动链的装配关系、运动传递路径完整还原，可清晰展示动力从输入轴进入后，经第一对斜齿轮减速传递到中间轴，再经第二对斜齿轮二次减速后从输出轴传出的完整过程，斜齿轮的选用可有效提升传动平稳性、降低运行噪音，适合用于机械传动结构教学、减速器设计方案参考等场景，模型结构严谨，各部件无干涉，可直观呈现两级齿轮变速器的工作原理与结构组成。
