轴向带边直管螺纹连接小压力表三维数模

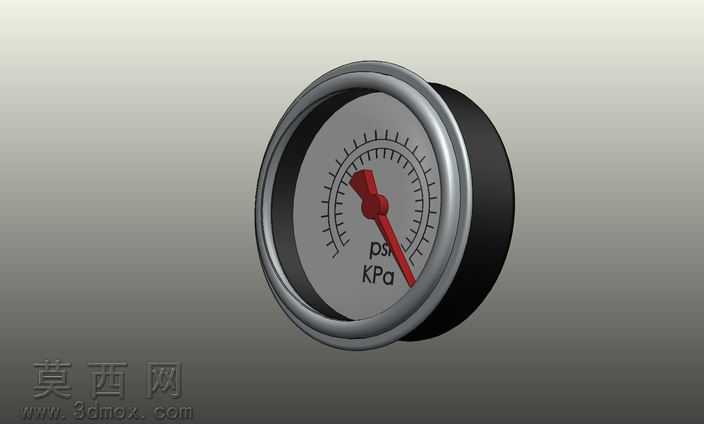

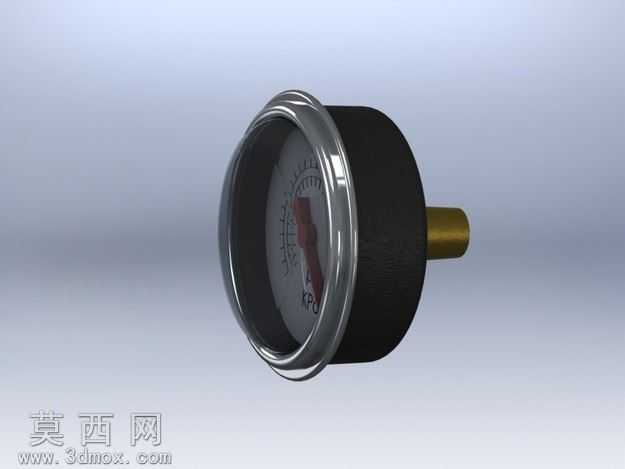

本模型为轴向安装式小型压力表，采用SolidWorks进行全参数化三维建模，建模过程严格遵循常规轴向压力表的实际生产尺寸比例，还原了产品的完整结构特征。模型整体分为表壳、表圈、表盘、指针、接头五个核心结构模块：表壳部分采用黑色工程塑料材质的建模设定，通过拉伸凸台与圆角特征构建出后部的圆柱基座，边缘做了细微的倒角处理模拟注塑件的脱模工艺特征；前部的金属表圈采用镀铬金属材质设定，通过旋转凸台生成环形基体后，添加了表面的细微滚花纹理特征，搭配环境反射的材质参数，还原金属镀铬件的亮面质感。表盘部分采用白色哑光漆面材质设定，表面印刷的刻度标识、压力单位字符均通过草图纹理映射实现，刻度线条粗细均匀，红色压力警示区间的色彩还原准确，指针部分采用红色烤漆金属材质，通过薄壁拉伸特征构建出细长的指针形态，指针轴心的固定帽做了微小的凸台设计还原真实装配结构。后部的压力接头采用黄铜材质设定，通过旋转特征构建出外螺纹的圆柱结构，接头与表壳的衔接处做了台阶定位特征，还原直管螺纹装载的装配结构，表蒙部分采用高透玻璃材质，设置了合适的透明度与折射参数，模拟玻璃圆顶的通透质感，同时在玻璃边缘添加了极薄的黑色密封圈特征，还原产品的密封装配结构。建模过程中对各个零件的装配配合关系做了完整约束，表圈与表壳的卡扣配合、接头与表壳的螺纹配合、指针与机芯轴的同轴配合均符合实际装配逻辑，所有特征均保留可编辑参数，可根据实际使用需求调整表壳直径、接头螺纹规格、表盘量程等参数，模型渲染阶段采用了柔和的工作室环境光，在金属表圈与玻璃表蒙表面生成自然的高光反射，黑色表壳部分做了轻微的哑光质感处理，避免过度反光影响结构展示，整体模型结构完整，细节还原度高，可用于压力检测系统的装配模拟、工业设备的可视化展示、仪表类产品的结构设计参考等场景。
