带座立式外球面枕式轴承结构设计

　　在轻工输送线、小型农机、食品加工设备、纺织机械这类对安装便捷性有要求的传动场景里，枕式带座外球面轴承是应用频次极高的支撑部件，它不需要复杂的安装基座加工，能直接通过底座的两个安装孔固定在型材支架或者设备安装平面上，大幅降低现场装配的加工精度要求。这类轴承的核心功能是为旋转轴提供径向支撑，同时允许轴在运行过程中存在一定范围的角度偏差，补偿因为机架焊接变形、安装对中误差、长轴运行挠度带来的不同心问题，避免轴承因为附加弯矩出现早期点蚀、保持架碎裂的失效问题。

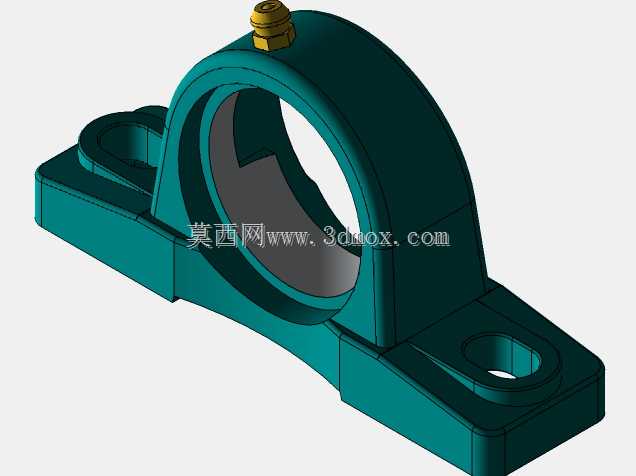

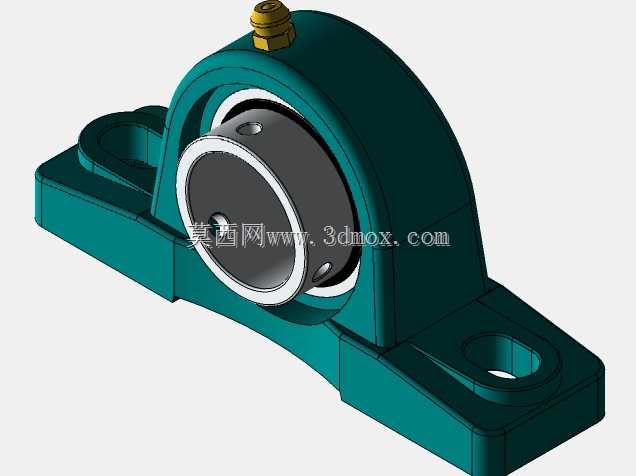

　　从结构设计逻辑来看，整个部件分为铸铁铸造的立式轴承座、内嵌的外球面球轴承、顶部的注油嘴三个核心部分。轴承座采用灰铸铁HT200材质铸造，底座做了加厚的加强筋过渡，从轴承外圈安装位一直延伸到底座安装面的边缘，能在承受径向冲击载荷的时候分散应力，避免安装孔位置出现应力断裂。底座的两个安装孔设计成长条形腰型孔，安装的时候可以在一定范围内调整轴的中心距，适配不同长度的传动轴安装需求，不需要重新打孔攻丝，现场调试的容错空间很大。轴承座的内孔做成和外球面轴承外圈匹配的球面结构，和轴承外圈的球面形成滑动配合，当轴出现偏角的时候，轴承外圈可以在座孔内自动微调角度，始终让滚动体和滚道保持均匀接触，不会出现局部载荷过载的情况。

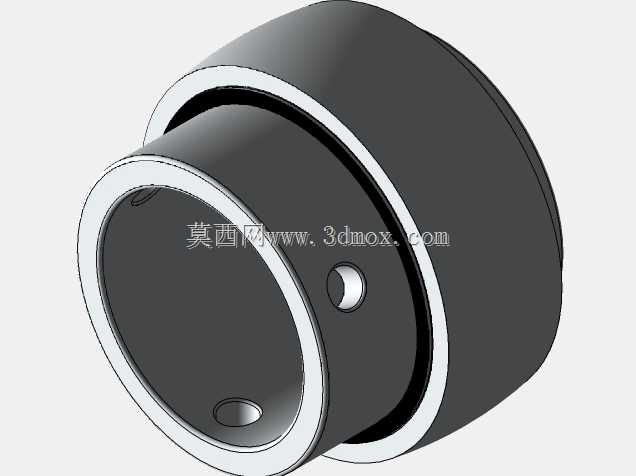

　　内嵌的外球面轴承采用宽内圈设计，内圈比普通深沟球轴承更宽，和轴的配合长度更长，能提升轴的支撑刚度，减少轴在支撑位置的晃动量。轴承的密封结构采用双层接触式密封，外侧是带钢板骨架的丁腈橡胶密封圈，内侧附加一层防尘挡圈，能在多粉尘、有少量飞溅水汽的工况下阻挡外界杂质进入滚道，同时锁住内部的润滑脂，延长维护周期。顶部的注油嘴直接连通轴承座内部的储油腔，设备日常维护的时候不需要拆卸轴承，直接通过油枪注入锂基润滑脂就能完成补脂，润滑脂会顺着球面配合的间隙进入轴承滚道位置，保证滚动体和滚道之间的润滑状态。

　　从安装边界尺寸来看，这类轴承的中心高是选型时的核心参数，也就是轴承内孔中心到底座安装平面的垂直距离，这个尺寸直接决定了传动轴的安装高度，设计选型的时候需要和配套的链轮、带轮的中心高匹配，避免传动带或者链条出现偏斜。两个安装孔的中心距是另一个关键安装尺寸，需要和设备机架上预设的安装孔位对齐，腰型孔的长度范围一般预留3-5mm的调整量，抵消机架焊接带来的孔位误差。轴承内孔的公差采用m6级过渡配合，和光轴装配的时候可以通过顶丝直接锁紧在轴上，不需要额外加工轴肩或者锁紧螺母，装配的时候只需要将轴穿入内孔，拧紧内圈上的两个紧定顶丝就能完成轴向固定，装配效率比传统的分离式轴承座高很多。

　　在实际工况适配中，这类轴承适合中等转速、中等载荷的传动场景，比如皮带输送机的托辊支撑、小型风机的叶轮轴支撑、包装设备的传动辊支撑，它的调心范围一般在±2度到±5度之间，足够覆盖常规设备安装带来的对中误差。设计建模的时候需要注意轴承座的拔模角度，铸造面的拔模斜度一般取1:10，加工面预留2mm的加工余量，轴承座和轴承外圈配合的球面位置需要标注球面度公差，保证调心动作顺畅不会卡滞。注油嘴的位置要避开轴承座的加强筋位置，保证油枪能顺利对接，同时注油通道的直径不能小于2mm，避免润滑脂注入阻力过大。另外轴承座的底座安装面需要做铣平加工，平面度公差控制在0.1mm以内，保证安装的时候轴承座不会出现倾斜，避免轴承承受额外的倾覆力矩。
