带滚轮摆杆式微动限位开关结构

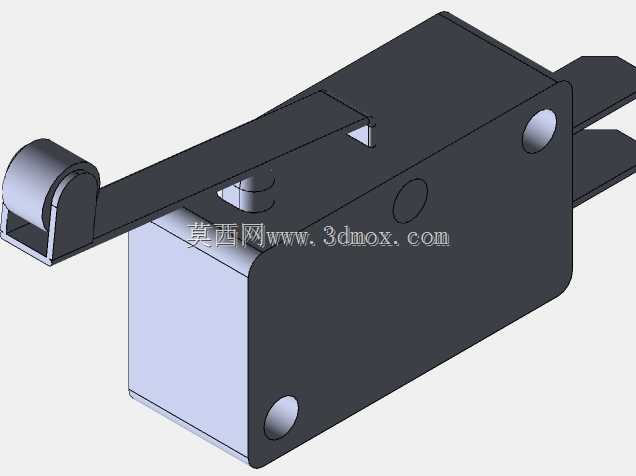

　　这款带滚轮摆杆的微动限位结构，在轻工自动化生产线、小型输送设备、家电内控组件、3D打印设备运动轴限位场景中应用十分广泛，核心作用是在运动部件抵达预设行程端点时，通过机械触发实现电路通断切换，完成位置到位信号反馈、行程超限保护、动作顺序触发这类基础控制逻辑，相比无摆杆的直动式微动开关，它的触发摆臂延伸长度更长，允许被检测部件存在一定的安装位置公差，不需要触发件精准对准开关本体的触点位置，只要运动路径扫过摆杆端部的滚轮，就能平稳压下摆杆完成触发，能大幅降低配套设备的装配精度要求。从结构设计逻辑来看，整个开关本体采用矩形塑封壳体作为基座，壳体上预留了两个圆形安装通孔，孔位间距经过标准化匹配，适配行业内通用的微动开关安装孔距规格，

　　安装时可以直接通过M2或者M2.5的螺丝穿过孔位固定在设备安装板上，不需要额外设计定制转接支架，壳体侧面伸出的两个插片式接线端，采用标准接插件间距，适配市面上常规的6.3mm插簧端子，接线时不需要焊接，直接压接端子就能完成电气连接，现场装配效率很高。摆杆部分采用杠杆式力臂设计，端部嵌套的金属滚轮可以在被运动部件触碰时自由滚动，将滑动摩擦转化为滚动摩擦，既减少了触发过程中对摆杆端部的磨损，也能降低运动部件经过开关时的阻力，避免出现卡滞、刮蹭运动件表面的问题，摆杆与壳体内部触点机构的连接位置做了限位结构，摆杆的下压行程、复位回弹行程都做了机械限位，不会因为外力过度按压导致内部弹片出现塑性变形，延长开关的整体使用寿命。在实际选型适配过程中，需要重点关注几个安装边界参数：首先是摆杆自然状态下的伸出高度，要确保运动部件的触发面在正常运动路径上能够压下滚轮至少三分之二的额定触发行程，同时又不能超过摆杆的最大允许下压量，避免压坏内部结构；其次是安装面的平面度要求，开关本体的安装基座面如果存在明显倾斜，会导致两个安装孔受力不均，长期使用后塑封壳体可能出现开裂，同时也会影响摆杆的触发角度一致性；另外接线端的走线要预留足够的弯曲半径，不能让线缆张力直接作用在插片上，避免设备运行过程中震动导致插片松动、接触不良。从内部功能实现来看，这类开关的核心是内部的速动弹片机构，当摆杆被压下到临界触发位置时，弹片会瞬间完成跳变，实现触点的快速通断，

　　不会因为触发过程缓慢出现触点拉弧、接触不稳定的问题，哪怕是运动部件移动速度很慢，也能保证电信号切换的干脆利落，不会出现信号抖动的情况，这也是它能被广泛用在位置检测场景的核心原因。在不同的应用场景里，它的安装方式也可以灵活调整：比如在小型皮带输送机上，可以把它安装在输送线两端的机架上，用来检测工件是否到位、或者输送台车是否抵达行程端点；在小型注塑机的安全门结构上，可以把它安装在安全门的侧边，当安全门没有完全闭合时，摆杆没有被压下，设备就无法启动合模动作，起到安全联锁的作用；在桌面级数控设备的运动轴上，它可以作为原点复位开关使用，每次设备开机回零时，轴体移动触发摆杆，系统就会将这个位置记录为原点坐标，完成坐标系校准。

　　设计这类开关的三维模型时，需要重点还原摆杆的可动角度范围、安装孔的精确位置、接线插片的尺寸公差，因为这些尺寸直接决定了模型能不能直接用于设备的整体装配干涉检查，如果模型里的摆杆转动角度和实际产品不符，在做虚拟装配的时候就可能出现运动仿真过程中摆杆和周边零件干涉的误判，或者实际安装后触发位置和设计位置存在偏差。壳体的边角做了小圆弧过渡处理，没有尖锐的棱角，一方面是塑封模具注塑成型的工艺要求，避免注塑过程中应力集中导致壳体边角缺料，另一方面也能避免安装过程中尖锐边角划伤操作人员的手部。摆杆本身采用薄金属片冲压成型，在保证结构强度的前提下尽可能降低自身重量，这样内部弹片不需要太大的复位力就能带动摆杆回到初始位置，也让开关的触发力更小，不会对运动部件产生过大的阻力负载。
