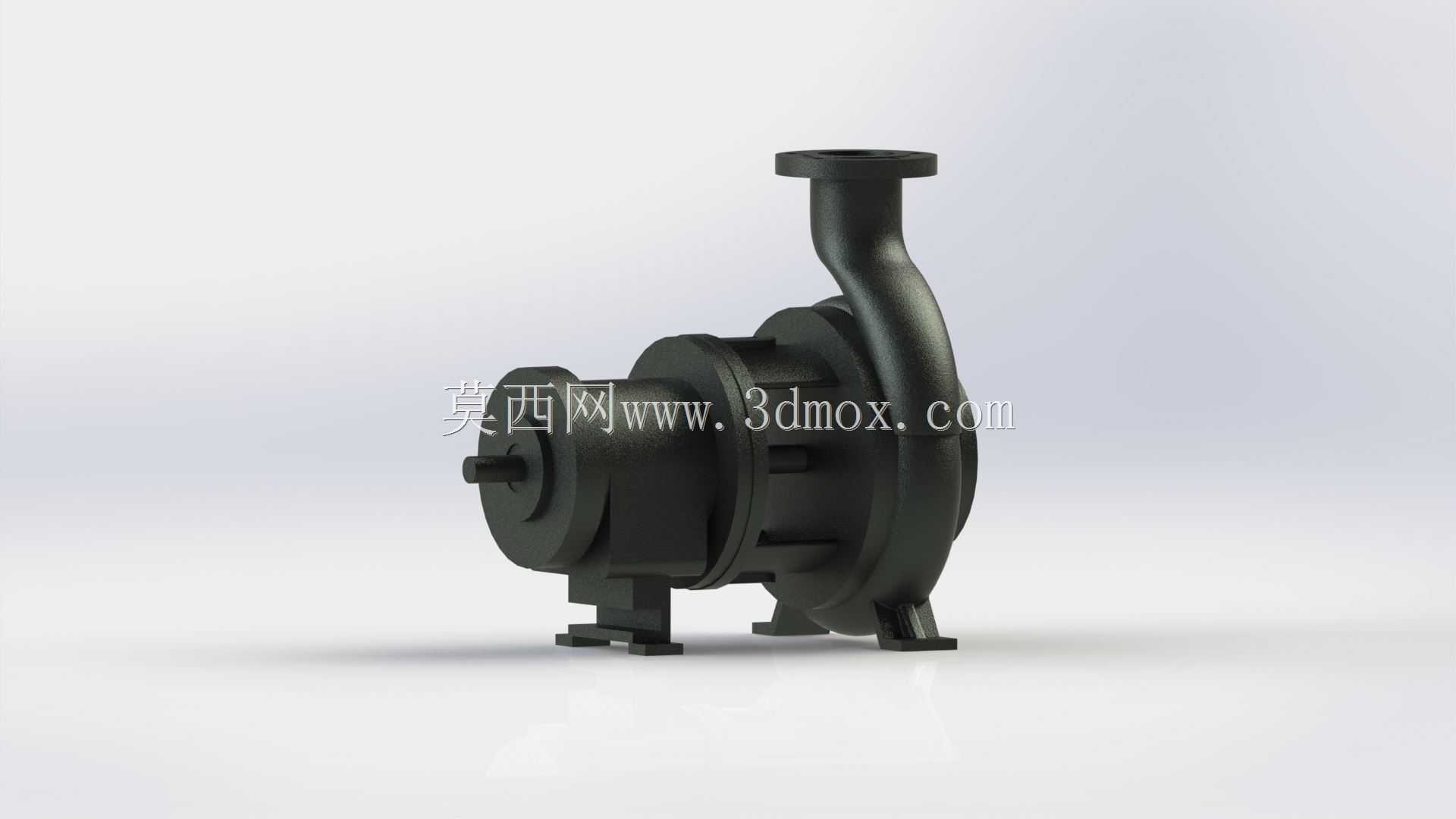

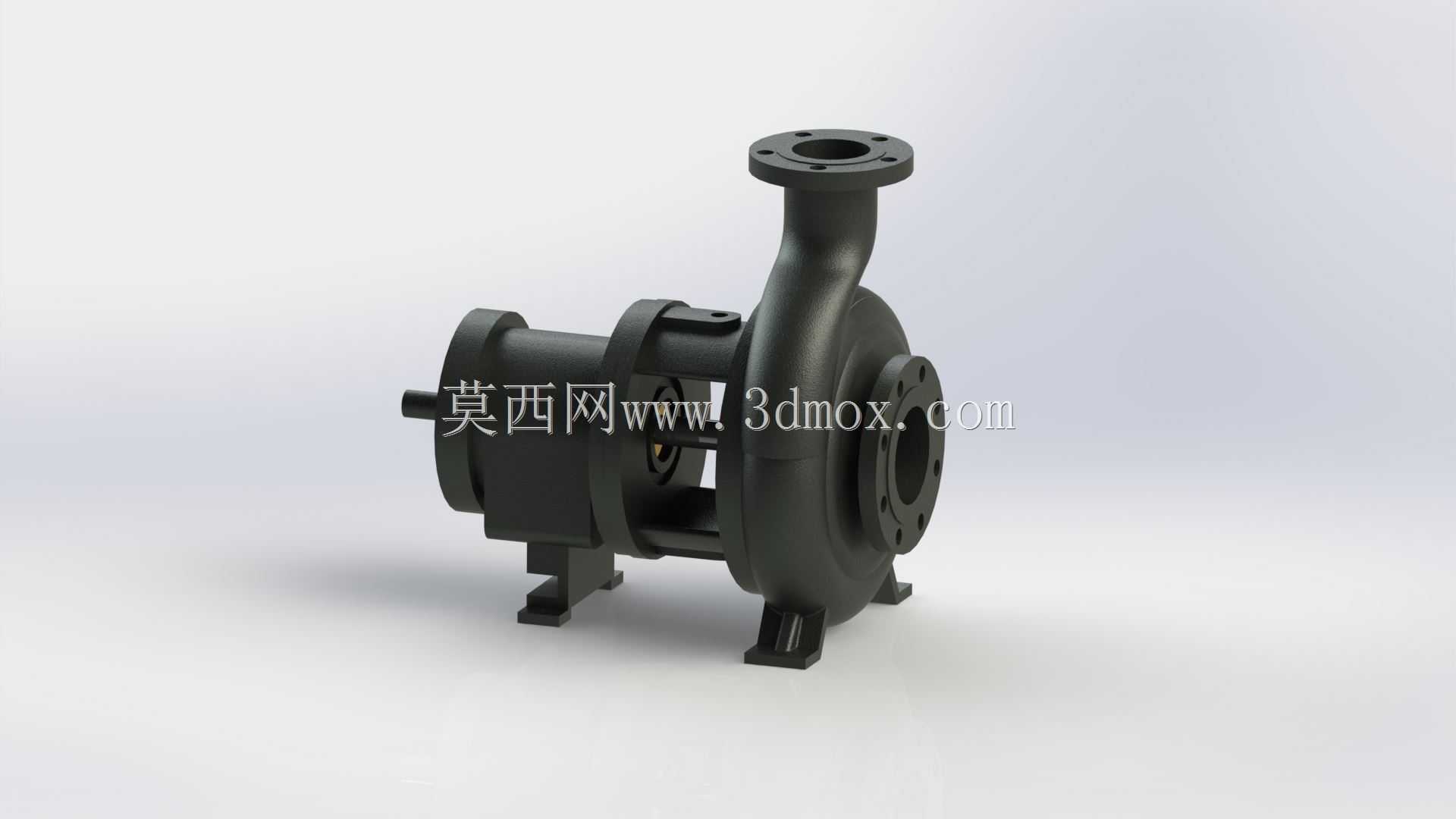

端吸式离心泵整机结构三维数模

　　这款端吸式离心泵的三维结构数模，完整还原了单级单吸离心泵的全部装配关系，建模过程中优先考虑了工业现场安装与管路对接的实际需求，没有做多余的外观简化，所有配合面的尺寸公差预留、安装基准的位置都按照实际工业泵的设计规范做了还原。从应用场景来看，这类泵是工业流体输送环节最通用的动力单元，在民用供水、暖通循环、化工介质输送、污水处理预处理、冷却系统循环等场景都有大量应用，不同场景下仅需要更换过流部件的材质、调整密封结构形式即可适配，建模时保留了密封腔、轴承腔的标准接口尺寸，方便后续做不同配置的改型设计。

　　从结构功能来看，模型完整包含了泵体蜗壳、叶轮、泵轴、轴承托架、前后轴承端盖、机械密封腔、进出口法兰、安装底脚、联轴器连接端这些核心部件，没有省略内部流道的轮廓结构，也保留了轴承位的台阶尺寸、密封安装位的轴向定位台阶，做结构校核或者管路匹配的时候，可以直接提取配合面的尺寸做干涉检查。泵体采用的是后开门式结构设计，也就是检修时不需要拆卸进出口管路和泵体，只需要拆开联轴器端的连接螺栓，就可以将托架连同叶轮、泵轴整体从泵体后侧抽出，这种结构是目前端吸离心泵的主流设计思路，能大幅降低现场运维的拆装工作量，建模时特意还原了泵体与托架连接的止口定位结构，止口的配合公差按照H7/h6的间隙配合做了尺寸预留，保证装配时的同轴度要求。

　　安装边界方面，泵的进出口法兰采用标准的PN16压力等级法兰尺寸，法兰的螺栓孔分布、密封面凸台高度都符合管路法兰的通用标准，对接管路时不需要额外做转接设计；底部的两个安装底脚做了加宽处理，底脚上的长条形安装孔可以适配一定范围内的安装底座螺栓位置偏差，降低现场安装的找平难度，底脚的支撑面与泵轴中心线的平行度在建模时做了基准约束，保证安装后泵轴的水平度符合运行要求。轴向尺寸上，联轴器端的轴伸长度、键槽尺寸都保留了标准的Y系列电机对接尺寸，选型匹配时可以直接对应标准电机的输出端尺寸，不需要额外调整轴伸参数。

　　建模过程中，对容易出现应力集中的部位做了结构还原，比如蜗壳与出口法兰连接的过渡位置做了圆弧过渡，没有出现直角棱边，泵脚与泵体连接的位置也做了加强筋结构，避免泵运行时的振动导致连接部位开裂；轴承腔内部保留了润滑脂的存贮空间结构，也预留了注油嘴、排油孔的安装位置，和实际产品的运维需求完全匹配。叶轮的结构采用闭式叶轮设计，叶片的扭曲角度按照常规清水输送的水力模型做了还原，叶轮前后盖板的密封环位置也保留了间隙配合的尺寸，方便后续做密封环的磨损更换设计。另外，机械密封腔的尺寸按照标准的单端面机械密封安装尺寸设计，用户如果需要改型为双端面密封或者填料密封，只需要调整密封腔的局部尺寸，不需要改动整个泵体和托架的主体结构，大幅提升了模型的改型复用性。

　　在做设备整体布局设计时，这个模型可以直接导入到厂区管路系统、冷却循环系统的装配体中，用来校核泵与周边管路、阀门、电机的安装间距，也可以用来检查泵的检修空间是否足够——比如后开门结构需要的后侧抽出空间，在做厂房布局时就可以通过模型直接测量预留尺寸，避免后期安装时出现空间不足的问题。模型的所有零部件都做了独立的实体建模，没有合并特征，做有限元分析的时候，可以直接对泵体、泵轴、叶轮这些受力部件单独划分网格，校核运行时的应力分布、变形量，也可以对内部流道做提取，开展流体仿真分析，验证不同流量工况下的泵效、气蚀余量等参数。
