3D打印机用可快换灯丝卷轴支撑装置

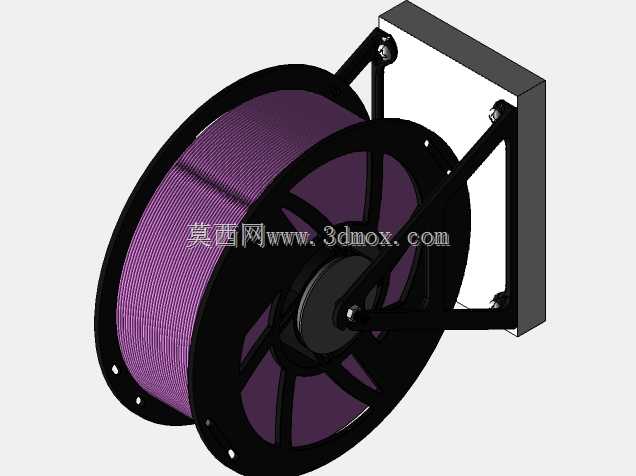

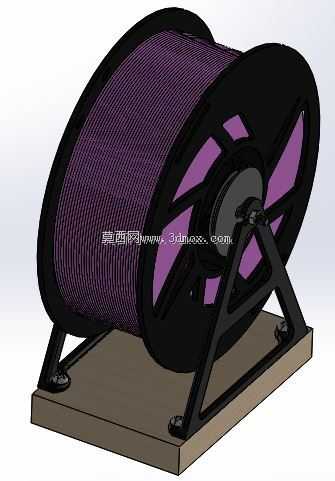

　　在桌面级FDM3D打印设备的日常使用场景中，耗材卷轴的支撑结构是容易被忽略但直接影响送丝稳定性的关键部件，不少入门级设备原厂配套的卷轴架要么固定在设备机壳侧方，受设备自身打印振动影响容易出现卷轴转动卡滞，要么支撑跨度固定，无法适配不同宽度、不同卷径的第三方耗材卷，一旦耗材卷转动不畅，就会出现送丝轮打滑、打印层厚不均、甚至断丝堵头的问题，直接影响打印成品的成型质量。这款灯丝卷轴支架采用独立落地式的三角支撑结构，整体通过底部矩形安装板实现固定，安装板上预留的沉头安装孔可以适配M5规格的紧固件，既可以直接固定在3D打印机的型材框架顶面，也可以单独固定在设备旁的工作台面上，安装位置不受设备自身结构限制，用户可以根据自己的设备走线、

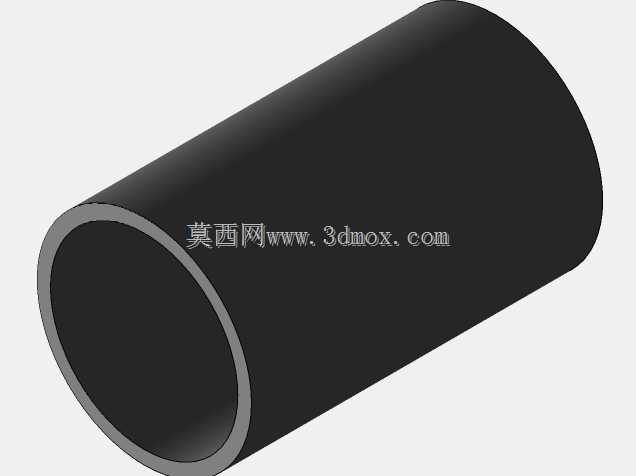

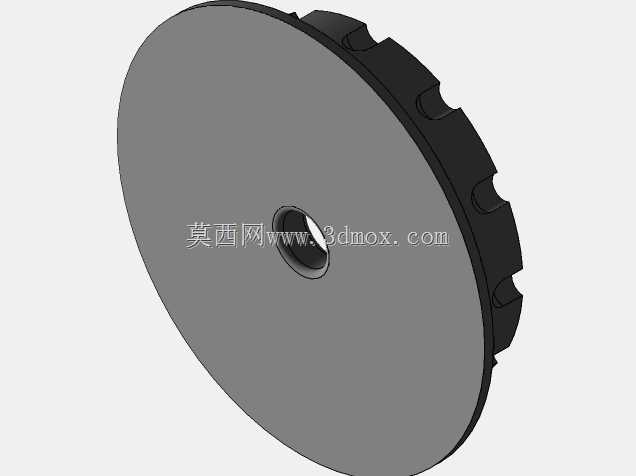

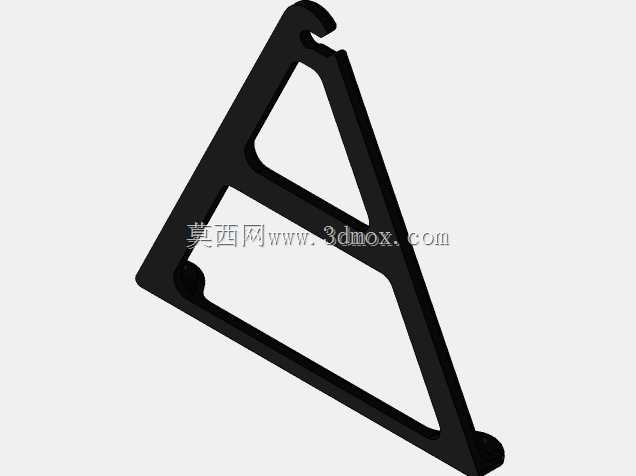

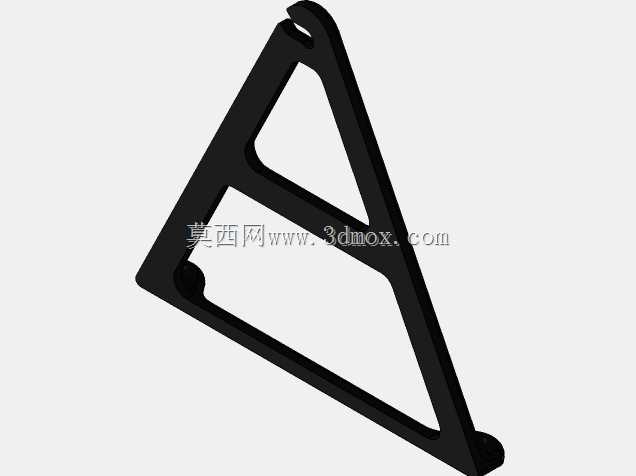

　　送丝路径灵活调整摆放位置，有效缩短送丝路径长度，减少耗材在送丝管内的弯折阻力。支架的主体支撑部分采用双侧三角斜撑结构，相比单臂式的卷轴架，双侧支撑的受力更加均匀，卷轴转动时的径向载荷会通过两侧斜撑均匀传递到底部安装板上，即使满卷1公斤重量的耗材卷长时间放置，也不会出现支撑臂变形、转轴偏移的问题，能够保证卷轴始终保持水平转动状态，不会因为单侧受力倾斜出现卷边蹭到支架、转动阻力变大的情况。转轴部分采用快拆式的穿轴设计，更换耗材卷的时候不需要额外工具，只需要将转轴从一侧支撑臂抽出，取下空卷、装上新的耗材卷后再穿回支撑臂即可完成更换，整个换卷过程只需要十几秒，相比卡扣式、螺栓固定式的卷轴架，操作效率提升明显，

　　能够适配市面上绝大多数标准规格的1公斤装PLA、ABS、PETG等常见打印耗材卷，支持的卷径范围覆盖常规的180mm到220mm，卷轴内孔适配50mm到55mm的通用耗材卷内孔尺寸，不需要额外加装转换套。设计过程中特意对支撑臂的高度做了优化，卷轴安装完成后，耗材卷最底部距离安装板表面留有足够的间隙，即使耗材卷因为缠绕不整齐出现边缘下垂的情况，也不会蹭到安装板表面产生额外转动阻力，同时两侧支撑臂的内侧间距比常规1公斤耗材卷的宽度宽出10mm左右，既不会因为间距过小卡滞耗材卷，也不会因为间距过大导致卷轴左右窜动，保证送丝过程中耗材的出线位置始终稳定，不会因为卷轴左右晃动导致送丝轮入丝角度偏移。

　　整个支架的所有零部件都可以通过3D打印自行制作，配套的紧固件采用标准M5螺钉与配套螺母，不需要定制特殊规格的五金件，用户如果出现零件损坏的情况，可以随时自行打印替换，维护成本极低。支架的底部安装板采用平整的矩形结构，除了通过螺钉固定之外，也可以在底部粘贴防滑硅胶垫，直接放置在光滑的工作台面上使用，不需要对现有工作台或者设备做打孔改造，适合租房、实验室等不方便对设备或台面做打孔改造的使用场景。在实际打印测试过程中，这款支架能够适配最高1公斤的满卷耗材，从满卷用到空卷的整个过程中，卷轴的转动阻力始终保持均匀，不会因为卷径逐渐变小出现转动惯量变化导致的送丝拉扯问题，配合常规的鲍登管送丝结构或者近程送丝结构都能稳定工作，有效减少因为送丝阻力波动导致的打印缺陷。支撑结构的三角斜撑采用等边角钢式的截面设计，在保证结构强度的同时尽可能减少材料用量，打印整个支架的耗材消耗量不到100克，制作成本极低，而且所有打印零件都不需要添加支撑结构，直接按照常规摆放方向打印即可，打印难度低，即使是入门级的3D打印机用户也能顺利制作完成。
