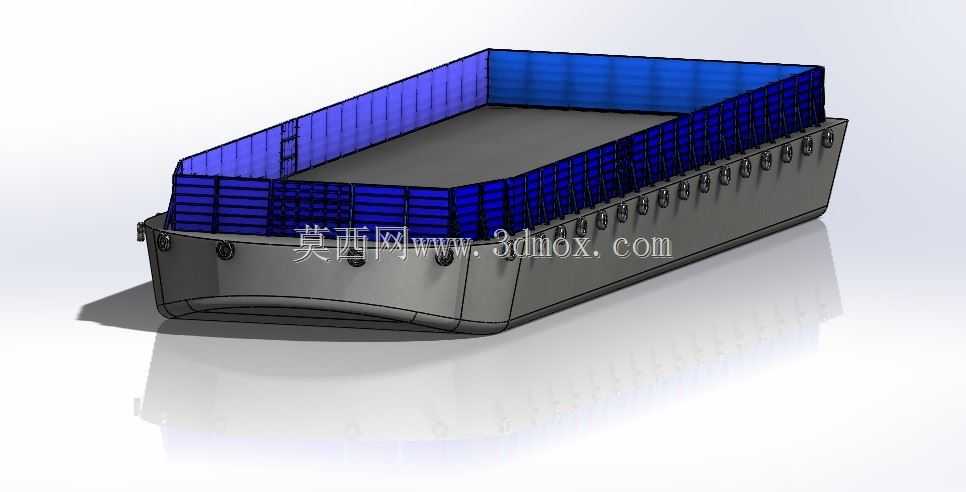

内河敞口载货驳船三维结构设计

　　这款敞口驳船的结构设计，核心围绕内河及近岸遮蔽航区的大宗散货、件杂货转运需求展开，区别于自航货船，该型驳船无自带动力系统，作业时依赖拖轮顶推或拖带航行，适配港区内短距离倒运、内河航段定点货运、水上工程配套物料转运等多类场景，常见于散货码头与仓储区的水上接驳、桥梁施工点的建材运输、采砂作业区的砂石中转等工况，可装载砂石、钢材、工程预制件、集装箱空箱等多类货物，对码头靠泊条件要求较低，能在吃水较浅的内河航道、港池内灵活作业。

　　从结构设计逻辑来看，整个船体采用单底单甲板的敞口设计，货舱区域占据船体总长70%以上的空间，舱口无额外舱盖结构，配合货舱周边设置的加高围板结构，既能够避免散装货物在航行颠簸过程中滑落水中，也能对堆高的件杂货起到侧向限位作用，围板上预留的爬梯结构，方便作业人员从甲板面进入货舱内部开展货物绑扎、清舱作业。船体舷侧沿长度方向均匀布置的系缆桩与碰垫安装位，充分考虑了多船并排靠泊、拖轮顶推作业时的系固需求，不同位置的系缆桩可适配不同角度的缆绳牵拉，避免靠泊、拖带过程中缆绳与船体结构发生干涉。船首部分采用前倾式首封板设计，能够降低航行过程中水流对船体首部的冲击，减少拖带航行时的阻力，船尾结构做了平直化处理，方便与顶推拖轮的顶推架配合，提升顶推作业时的连接稳定性。

　　尺寸设计上，船体整体长宽比控制在4:1左右，既保证了航行过程中的航向稳定性，也兼顾了港内掉头、靠泊时的灵活性，型深设计适配内河B级航区的吃水要求，满载吃水控制在1.2米至1.8米区间，可覆盖绝大多数内河支线航道的通航水深要求。货舱内部为无横舱壁的大通舱设计，内部无突出的结构件，方便装载机、皮带输送机直接进舱装卸作业，也能适配不规则尺寸大件货物的装载需求，舱底做了防滑纹路设计，避免货物在航行过程中出现滑移。船体舷侧预留的通道宽度满足单人携带作业工具通行的需求，通道外侧设置的安全护栏结构，可避免作业人员在甲板行走时意外落水。

　　建模过程中对船体外壳的曲面做了连续顺滑处理，舷侧外板从船首到船尾的线型过渡均匀，避免出现折线突变导致的应力集中问题，所有结构件的连接位置都做了圆弧过渡处理，符合船舶结构设计的强度要求。货舱围板采用框架式加筋结构，在保证围板整体高度满足挡货需求的前提下，通过竖向加筋肋提升围板的抗侧向冲击能力，避免货物挤压导致围板变形。船体底部的龙骨结构沿船长方向通长布置，横向肋板按等间距设置，保证船体在满载状态下的总纵强度与局部强度，即使在浅水区出现轻微擦底情况，也不会出现船体结构变形破损的问题。

　　实际应用中，该型驳船可根据运输货物的类型灵活调整舱内附属结构，运输散货时可在舱底铺设耐磨衬板，减少货物装卸对舱底的磨损；运输大件设备时可在舱内预设绑扎点，配合索具完成货物固定；配合水上工程作业时，也可临时加装简易起重设备支座，作为水上作业平台使用，整体结构的拓展性较强，能够适配不同场景下的使用需求。建模时对所有结构的安装边界都做了明确预留，比如系缆桩的安装底座、碰垫的固定孔位、围板爬梯的连接位置，都按照实际船舶建造的工艺要求做了对应设计，可直接用于后续的生产图纸深化、作业模拟仿真等场景，帮助设计人员提前校核结构干涉、作业空间预留等实际问题，减少后续建造、使用过程中的设计变更。
