格构式桁架信号发射塔结构设计

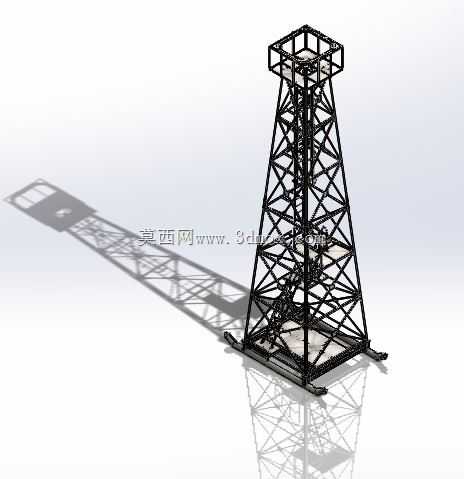

　　本次呈现的格构式桁架塔架，核心服务于无线电信号、广播电视信号的高空发射覆盖场景，这类高耸结构的设计核心逻辑，是在满足顶部设备挂载承重、高空风载荷耐受的前提下，尽可能降低结构自重，减少基础施工的载荷压力，同时预留足够的运维攀爬与设备安装空间。从结构选型来看，整体采用正方形截面的空间桁架体系，从底部到顶部逐步收分，这种变截面设计并非单纯的视觉考量，而是对应不同高度的风载荷分布规律——近地面段湍流多、风场紊乱，扩大底部截面可以大幅提升结构整体抗倾覆能力，顶部截面收窄则能有效降低高空段的迎风面积，减少风致振动对顶部发射设备信号稳定性的影响。

　　结构的杆件连接全部采用节点焊接加螺栓紧固的组合方式，主弦杆选用等边角钢拼接，斜腹杆采用小规格角钢交叉布置，交叉腹杆的角度控制在45度到60度区间，这个角度区间能让杆件的受力传递路径最短，无论是竖向的设备自重载荷，还是水平方向的风载荷、地震载荷，都能通过腹杆快速分解传递到四根主弦杆，最终传导至底部的支撑底座。底部的支撑脚设计为向外延伸的支腿结构，每个支腿都预留了地脚螺栓安装孔，安装时需要匹配混凝土基础的预埋螺栓位置，支腿的外伸长度经过核算，能让整个塔架的抗倾覆力矩达到额定风载荷下倾覆力矩的2.5倍以上，满足高耸结构的安全冗余要求。

　　塔架内部沿高度方向设置了连续的爬梯通道，爬梯踏步采用防滑花纹钢板弯折成型，每间隔一段高度设置休息平台，同时在爬梯外侧预留了护笼安装的连接点位，现场安装时可根据实际运维需求加装安全护笼，满足高空作业的安全规范要求。顶部的平台为正方形操作平台，四周设置1.2米高的防护栏杆，平台面采用格栅板铺设，既可以减少迎风面积，也能避免雨水、积雪在平台面积存增加额外载荷，平台的中心区域预留了天线馈线的穿线孔，四周预留了天线抱杆的安装支座，可根据不同频段的信号发射需求，挂载不同规格的发射天线、信号放大器等设备，支座的连接孔位采用长圆孔设计，允许安装时微调天线的方位角与俯仰角，提升信号覆盖的调试灵活性。

　　从安装边界来看，这类塔架的底部安装需要保证基础平面的水平度误差不超过千分之一，避免塔架安装后出现初始倾斜，导致长期受载下杆件出现附加弯矩。塔架的所有杆件都做了热镀锌防腐处理，适应户外露天的长期使用环境，减少后期运维的防腐维护工作量。结构设计时已经做了多工况的受力校核，包括不同风速下的静载校核、覆冰工况下的载荷校核、以及顶部挂载设备满负荷时的变形校核，保证顶部平台的水平位移量控制在塔架总高度的1/1000以内，避免过大的晃动影响发射信号的指向精度，也能减少高空作业时的晃动感，提升运维人员的操作安全性。

　　不同于实腹式的塔架结构，这种格构式桁架的设计还有一个明显优势，就是所有杆件都可以在工厂预制分段，运输到现场后通过螺栓拼接组装，不需要大型的吊装设备长期驻场，特别适合在山区、楼顶等吊装条件受限的场地安装使用。分段的接口处采用法兰盘对接，每个接口的螺栓都做了防松处理，避免长期风致振动下螺栓出现松动脱落的问题。塔架的底部还预留了接地端子的连接点位，安装时需要将接地端子与场地的接地网可靠连接，接地电阻满足通讯设施的防雷要求，避免雷雨天气下雷击损坏顶部的发射设备。

　　在细节设计上，所有杆件的端部都做了切角处理，避免安装过程中尖锐边角划伤施工人员，也能减少杆件端部的应力集中，提升节点处的疲劳寿命。爬梯与主弦杆的连接采用可拆卸的螺栓连接，若后期需要调整爬梯位置或者更换损坏的踏步，不需要切割主结构杆件，降低维护成本。顶部平台的栏杆设计为可拆装结构，方便大型设备吊装到平台时临时拆除局部栏杆，设备就位后再快速装回。整个塔架的结构没有多余的装饰性构件，所有杆件都承担对应的受力作用，最大化利用材料的力学性能，在保证结构强度、刚度、稳定性的前提下，把整体用钢量控制在合理区间，兼顾结构安全与建设成本的平衡。
