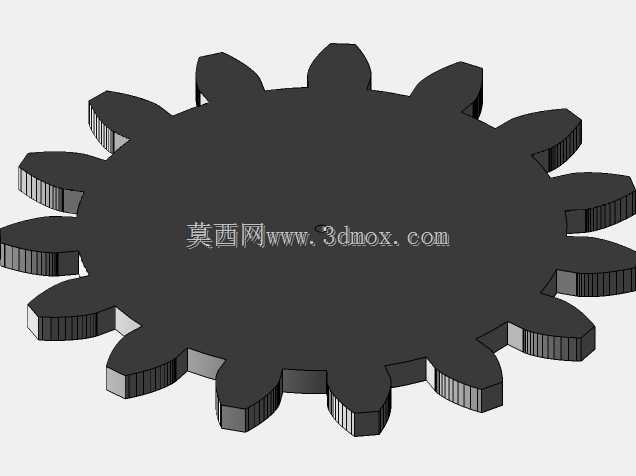

参数化渐开线直齿IPS齿轮结构设计

　　在非标自动化传动系统、小型精密动力传递工位的设计过程中，齿轮作为核心传动部件，其齿形精度、参数可调性直接决定了整套传动机构的运行平稳性与使用寿命。这款参数化IPS齿轮的设计，核心是解决常规齿轮建模过程中反复修改齿形参数、重复绘制渐开线轮廓的痛点，让结构工程师在做小型传动方案迭代时，能够快速调整模数、齿数、压力角、齿厚等核心参数，直接生成符合啮合要求的齿轮实体，省去大量重复建模的时间。

　　从实际应用场景来看，这类小型齿轮多用于桌面级自动化设备的动力传递工位、小型工装夹具的同步传动结构、3D打印定制传动件的前期设计验证，以及教学场景下的齿轮啮合原理演示。不同于重型设备用的大模数重载齿轮，这类小模数齿轮的设计重点在于齿形的精准度，以及参数修改后的快速重生能力——很多时候在做小型传动方案时，初始选型的齿数、模数会根据电机转速、输出扭矩的要求反复调整，如果每次调整都重新绘制渐开线、修剪齿廓、拉伸实体，会占用大量设计时间，而参数化的齿轮结构可以通过修改方程式内的参数值，直接驱动整个实体模型更新，大幅提升方案迭代效率。

　　设计思路上，这款齿轮采用方程式驱动的建模逻辑，将齿顶圆、齿根圆、分度圆、基圆的尺寸全部与模数、齿数参数做关联，渐开线齿廓通过SolidWorks的方程式功能逐点生成，确保齿形完全符合渐开线啮合原理，避免手动绘制齿廓带来的啮合干涉、传动卡顿问题。齿根部分做了标准的圆角过渡，避免应力集中导致的轮齿断裂，适配小载荷下的长期运转需求；齿厚参数同样关联到方程式中，可根据实际传动的侧隙要求调整齿厚偏差，满足不同精度等级的装配需求。

　　从安装边界来看，这款齿轮的中心孔、键槽尺寸也可通过参数调整适配不同的轴径，设计时预留了标准的轴孔配合公差范围，轮齿的轴向厚度可根据传递扭矩的大小做参数化调整，不需要重新绘制齿形部分。在实际装配验证时，可直接将生成的齿轮实体导入装配体，与配对齿轮做干涉检查，通过调整中心距参数验证啮合侧隙是否符合设计要求，不需要反复切换零件环境修改尺寸。

　　很多工程师在做小型传动结构时，容易忽略齿形的渐开线精度，手动绘制的齿廓往往存在齿形误差，实际装配后会出现传动噪音大、磨损快、传动比不准的问题，而通过方程式驱动生成的齿形，每一段轮廓都严格符合渐开线的数学定义，啮合过程中能够保持恒定的传动比，运行平稳性远高于手动绘制的齿轮模型。同时，参数化的设计逻辑也支持将模型直接导入工程图环境，自动生成的齿形轮廓、尺寸标注能够直接关联模型参数，修改模型后工程图自动更新，省去了工程图反复修改的工作量。

　　在做3D打印定制齿轮的场景下，这款参数化模型可以根据实际安装空间的限制，快速调整齿轮的外径、厚度、轴孔尺寸，直接导出STL格式用于打印，不需要额外做模型修复，齿形部分的精度能够满足小载荷下的传动需求，适合做原型验证阶段的快速打样。在教学场景中，通过修改方程式内的参数，可以直观展示不同模数、齿数、压力角下齿轮外形的变化，帮助学习者理解齿轮各参数之间的关联逻辑，以及渐开线齿形的生成原理。

　　需要注意的是，这类参数化齿轮在调整参数时，要保证齿顶厚满足最小厚度要求，避免齿数过少时出现齿顶变尖的问题，设计时方程式内已经加入了齿顶厚的校验逻辑，当参数超出合理范围时会提示修改，避免生成无效的模型。齿根圆角的参数也可根据加工工艺要求调整，若采用铣削加工，可适当增大齿根圆角半径降低应力集中，若采用3D打印，可根据打印精度调整圆角大小避免打印缺陷。
