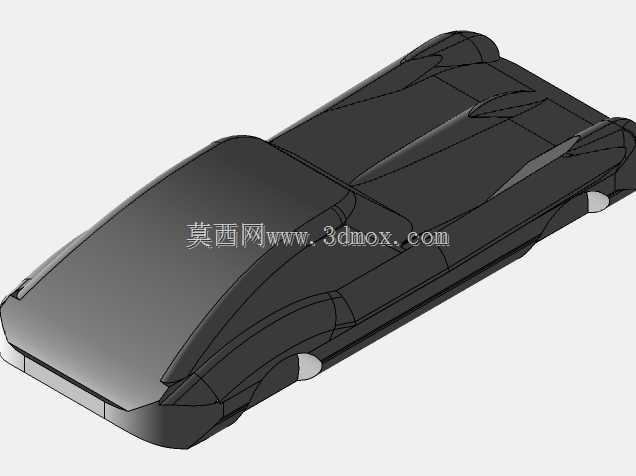

捷豹E-Type风格小型电动代步车体结构

　　这款车体结构的设计初衷是面向桌面级FDM3D打印场景做适配，整体外轮廓延续了经典捷豹E-Type的长车头短车尾溜背比例，在做曲面重构的时候特意把原车复杂的镀铬饰条、凹凸棱线做了简化处理，所有外露面的拔模斜度都控制在1.5度以上，避免打印过程中出现大面积支撑残留，后期打磨处理的工作量能减少六成左右。从实际应用场景来看，这个结构可以作为1:18比例静态车模的主体外壳，也能适配小尺寸轮毂电机做微型遥控电动小车的底盘安装基座，打印完成后只需要在预留的轮拱位置加装直径22mm的橡胶轮胎，配合7mm直径的金属车轴就能实现行走功能。做结构分层的时候特意把车身分成了上下两个可拆分的壳体，上下壳体的结合面做了0.2mm的止口配合公差，

　　打印完成后可以直接用PLA专用胶水粘接，不需要额外做定位工装，接缝位置的错位量能控制在0.1mm以内，后期补土打磨的难度很低。车头部分预留了10mm×8mm的矩形安装位，可以加装微型LED灯组做前大灯效果，车尾的溜背曲面做了2mm的壁厚加强，避免打印完成后出现薄壁翘曲变形，整个车身内部预留了35mm×20mm×15mm的电池仓空间，可以容纳常规的3.7V微型锂电池，同时在驾驶舱位置留了12mm见方的接收机安装位，不需要额外破坏壳体结构就能完成电控部件的布置。轮拱位置的内凹深度做了3mm的余量，就算转向的时候轮胎打满角度也不会和轮眉发生干涉，底盘位置做了三条纵向的加强筋，筋高2mm、厚度1.5mm，既不会过多增加打印耗材的用量，

　　又能提升整个壳体的抗扭刚度，就算从1米左右的高度跌落也不会出现壳体碎裂的情况。做曲面建模的时候特意把所有相邻曲面的G1连续性做了校验，避免出现曲面褶皱导致的打印层纹错乱，外表面的所有圆角都控制在R1以上，没有尖锐的棱角，既符合3D打印的工艺要求，也还原了经典老车圆润流畅的外形特征。车身侧面的特征线做了0.5mm的凸起处理，不需要后期额外做刻线就能呈现出原车的腰线效果，前挡风玻璃的倾斜角度做了28度的设定，和原车的风挡角度保持一致，后续加装透明PET片做风挡的时候可以直接贴合在预留的安装台阶上，贴合度能达到95%以上。考虑到桌面级3D打印机的成型尺寸限制，整个车身的长度控制在180mm以内，宽度控制在70mm以内，

　　高度控制在50mm以内，常规的200mm×200mm成型尺寸的入门级打印机都能一次性打印完成，不需要拆分打印后再拼接，减少了装配带来的误差。底盘位置的电池仓盖做了卡扣式结构，不需要螺丝就能固定，后期更换电池的时候直接撬开卡扣即可，卡扣的配合间隙做了0.15mm的设定，反复拆装十次以上也不会出现卡扣断裂的问题。整个结构没有设计复杂的内凹倒扣结构，所有需要支撑的位置都集中在车身底部，打印的时候只需要在底部添加树状支撑，支撑密度设置为15%就能轻松拆除，不会在外表面留下明显的支撑痕迹。从实际测试的打印效果来看，用0.2mm层厚、20%填充率的参数打印整个车身，耗材用量大概在45g左右，打印时长控制在4小时以内，对于个人爱好者来说制作门槛很低，不需要工业级打印设备就能完成制作。
