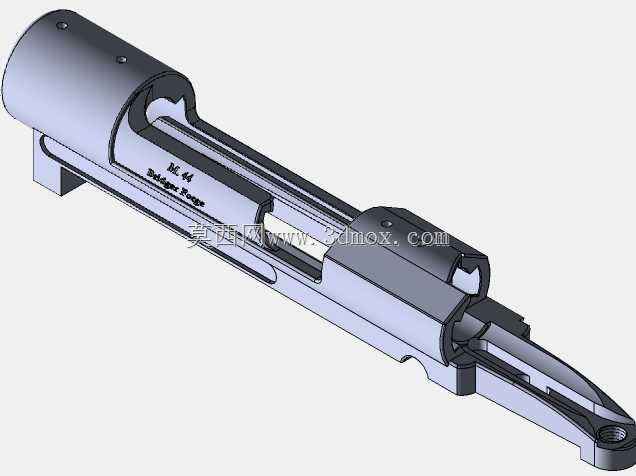

带燕尾槽G33/40毛瑟动作结构件

　　该结构件的设计核心围绕往复动作的可靠性展开，整体采用长条形对称布局，主体为中空筒状结构，两端设置同轴的定位轴颈，可直接嵌入对应安装基座的圆孔内完成径向定位，安装时需保证筒身轴线与动作输出方向的同轴度误差控制在0.02mm以内，避免动作过程中出现卡滞。筒身侧面开设的通长燕尾槽是核心导向结构，燕尾槽的斜面角度采用标准55度设计，槽宽公差严格控制在H7级，可与配套的燕尾滑块实现无间隙滑动配合，滑动行程覆盖整个动作循环的全行程，在往复运动过程中可承受径向载荷与侧向倾覆力矩，避免动作件出现偏摆。

　　从功能实现逻辑来看，该结构件承担着动作循环中的导向、承载与行程限位多重作用，筒身内部的空腔用于容纳动作执行的核心组件，空腔内壁设置有两道环形定位槽，可用于安装弹性挡圈对内部组件进行轴向限位，防止动作过程中内部组件出现轴向窜动。筒身外侧分布的三个径向定位销孔，分别对应动作的初始位、中位、终止位三个关键位置，可配合位置检测元件实现动作位置的精准反馈，适配不同工况下的动作节拍控制需求。端部的叉形连接结构采用一体化铣削成型，叉口宽度与配套连接件的厚度采用间隙配合，连接销孔与销的配合公差为H7/h6，可保证动力传递过程中无冲击虚位，同时叉形结构的根部做了R3的圆角过渡，避免应力集中导致的结构断裂，在反复交变载荷作用下可有效提升结构疲劳寿命。

　　在实际应用场景中，这类带燕尾槽的动作结构件常被用于需要高精度直线往复动作的轻载机械机构中，依靠燕尾槽的导向精度保证动作的直线度，相比普通圆柱导轨导向，燕尾槽结构可同时承受多个方向的载荷，无需额外增加导向组件即可实现稳定的往复动作，整体结构更加紧凑，适合安装空间受限的场景。设计过程中针对动作过程中的摩擦阻力做了专项优化，燕尾槽的滑动表面粗糙度要求达到Ra0.8，可在涂抹润滑脂的情况下实现长时间低阻力滑动，日常维护仅需定期补充润滑脂即可保证动作顺畅，无需频繁拆解保养。

　　安装边界方面，该结构件的整体外轮廓最大直径为40mm，总长度为138mm，安装时需在基座上预留长度方向至少5mm的调整间隙，用于补偿加工与装配误差，径向安装空间需保证直径方向不小于44mm，避免与周边其他构件发生运动干涉。燕尾槽的安装基准面为筒身的下平面，安装时需将该平面与基座的安装面完全贴合，贴合面积不小于90%，防止压紧后结构件出现形变导致燕尾槽导向精度下降。端部的螺纹孔采用M6标准螺纹，深度为8mm，用于安装动作行程的限位缓冲件，可根据实际动作速度调整缓冲件的压缩量，降低动作到位时的冲击噪音与结构冲击载荷。

　　从结构工艺性来看，该构件整体采用棒料铣削加工即可成型，无需复杂的铸造或锻造工序，加工工序依次为下料、车削外圆与内孔、铣削燕尾槽、钻销孔与螺纹孔、表面氧化处理，加工成本可控，适合小批量定制生产。燕尾槽的加工需采用专用成型铣刀一次走刀成型，避免多次走刀导致的槽形角度误差，加工完成后需对槽口的毛刺进行彻底清理，防止滑动过程中毛刺脱落进入配合面造成卡滞。内部空腔的台阶面加工需保证与轴线的垂直度误差不大于0.01mm，保证内部组件安装后端面贴合均匀，受力不会出现偏斜。
