低温差咖啡杯式斯特林动力装置结构

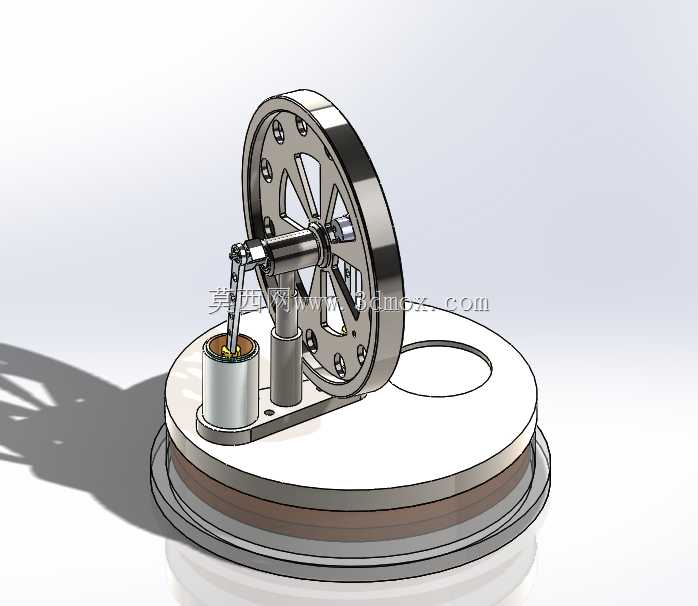

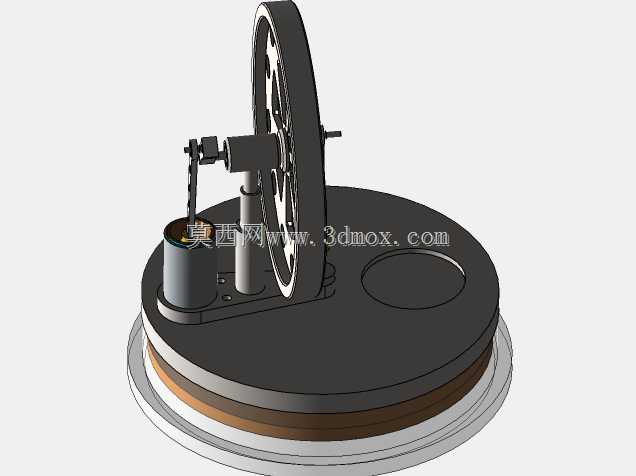

　　这款低温差斯特林动力装置的核心设计逻辑，是依托极小温差实现热能到机械能的转换，整体采用圆形水平浮筒作为基座承载结构，浮筒外径略大于常规咖啡杯杯口尺寸，可直接平稳放置在盛装热饮的杯体上方，无需额外固定夹具即可完成安装定位，安装边界仅需匹配杯口外径与浮筒的接触支撑面，基座底部与杯口接触区域做了平整化处理，避免放置时出现倾斜侧翻问题。动力转换核心采用垂直布置的飞轮结构，飞轮通过支架支撑在浮筒上方，支架与浮筒基座采用刚性连接，保证飞轮运转时的整体同轴度，减少运转过程中的振动偏移。装置的能量转换依托浮筒盖板与基座基板之间的热流循环实现，当基板与盖板之间形成足够温差时，内部工质形成定向流动推动动力活塞往复运动，

　　进而通过曲柄连杆结构带动飞轮持续旋转，设计阶段对活塞行程、连杆长度与飞轮转动惯量做了匹配调校，只要温差达到20℃即可顺利启动运转，无需额外的外力辅助启动。实际应用场景中，除了放置在热咖啡杯上利用饮品余热驱动，也可将基板放置在冰块等冷源上，利用环境温度与冷源的温差实现运转，甚至可以利用深色顶面吸收太阳辐射热，将太阳能转化为旋转机械能，作为小型太阳能动力演示装置使用；当采用冷源或者太阳能作为驱动源时，飞轮的旋转方向会与热源驱动时相反，这一特性是由内部工质的流动方向决定的，设计阶段也针对反向运转的结构强度做了校核，保证正反转时连杆、曲轴连接部位的受力都在材料许用应力范围内。从结构设计细节来看，飞轮采用辐条式镂空结构，

　　在保证足够转动惯量的前提下尽可能降低整体重量，减少启动阶段需要克服的静摩擦力；活塞与气缸之间采用小间隙配合，兼顾密封性能与运动顺滑度，避免因摩擦阻力过大导致小温差下无法启动；浮筒基座采用分层结构，中间设置隔热层减少热量向非工作区域的无效散失，提升热能利用效率。整体结构没有复杂的精密零件，所有零部件都采用常规机械加工工艺即可制作，非常适合作为热动力原理演示教具，帮助学习者直观理解外燃式热机的工作循环过程，也可作为小型创意动力摆件，利用日常场景中随处可见的低品位余热实现持续运转。在建模过程中，所有运动副都按照实际装配约束做了配合设置，可直接用于运动仿真，验证不同温差下的运转状态，也可作为同类小型低温差动力装置设计的参考原型，调整浮筒尺寸、飞轮重量、活塞行程等参数即可适配不同的热源场景与输出转速需求。
