双开门立式工业冷冻存储柜体结构设计

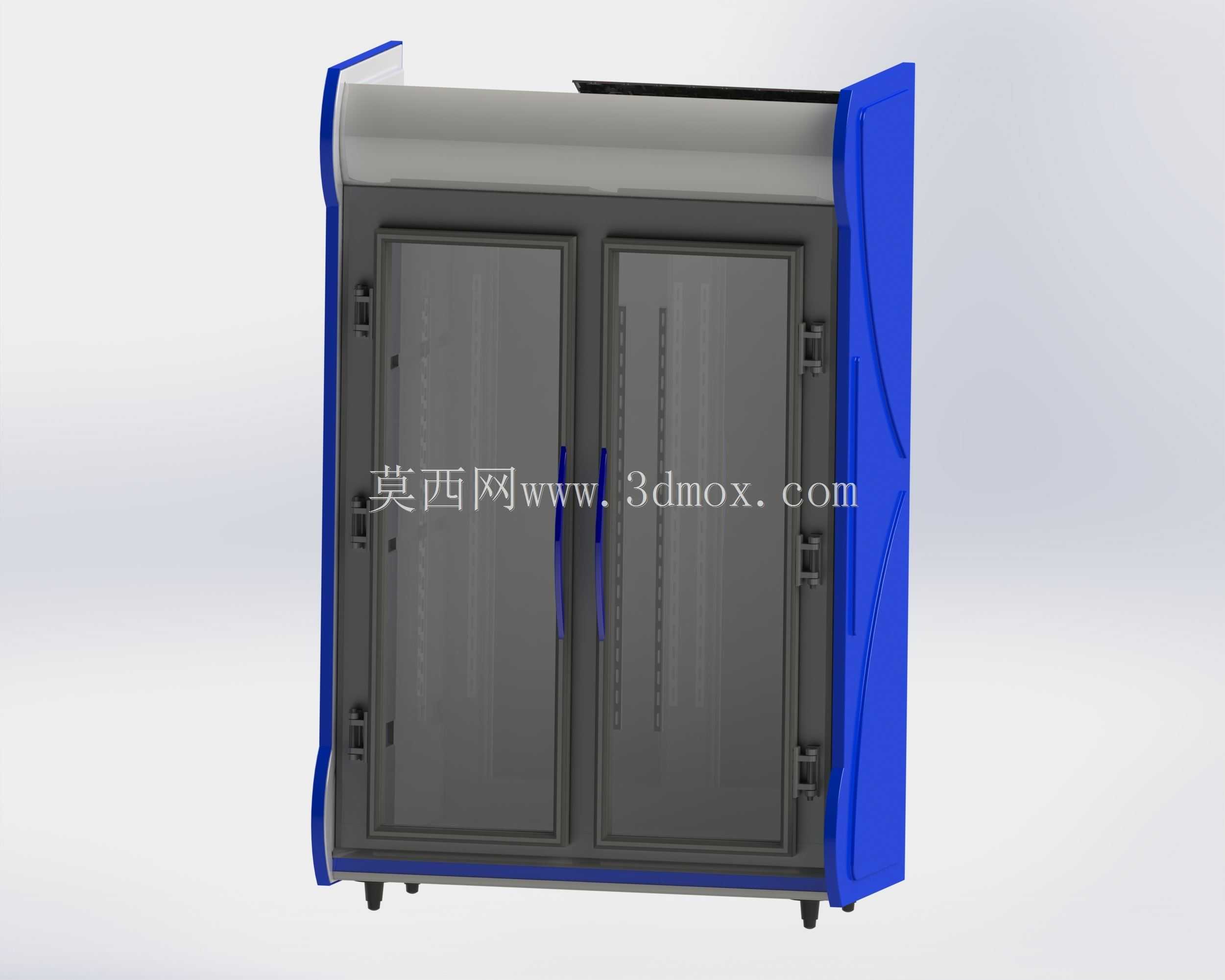

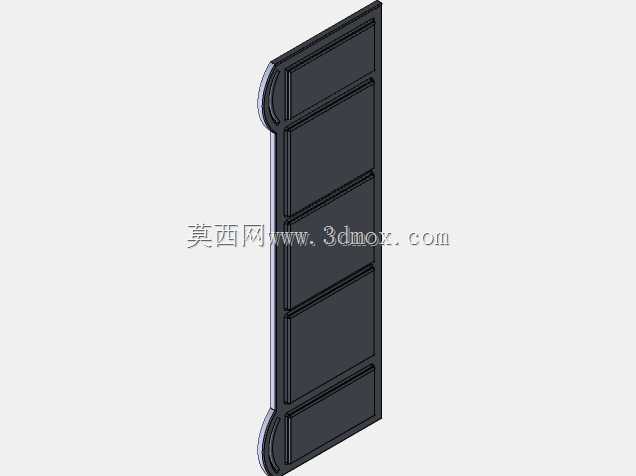

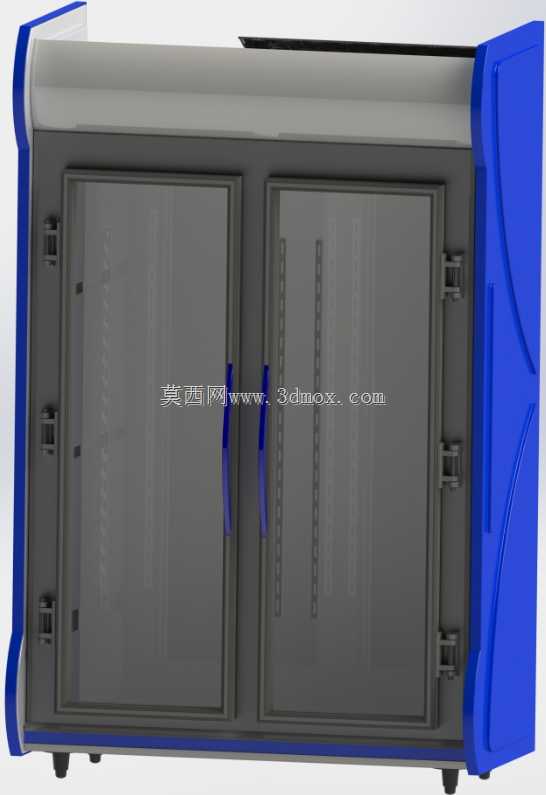

　　这款双开门立式冷冻存储柜体，主要面向工业生产场景下的低温物料存储需求，常见于精密零部件低温时效处理、食品加工原料暂存、化工试剂恒温冷藏、实验室样品低温保存等场景，区别于家用冷藏设备，其结构强度、密封性能、温度保持能力都按照工业级连续运行标准设计。从结构设计逻辑来看，柜体采用整体框架式承载结构，外侧蓝色端盖为高强度工程塑料注塑成型，兼顾边角防护与外观辨识度，框架主体采用冷轧钢板折弯焊接成型，内部填充高密度聚氨酯发泡保温层，发泡层厚度经过热传导仿真校核，在常规环境温度下能有效降低冷量损耗，保证柜内温度场均匀性。柜门采用对开式结构设计，每扇门配置多组可调式铰链与压紧锁扣，铰链位置预留3mm调节余量，

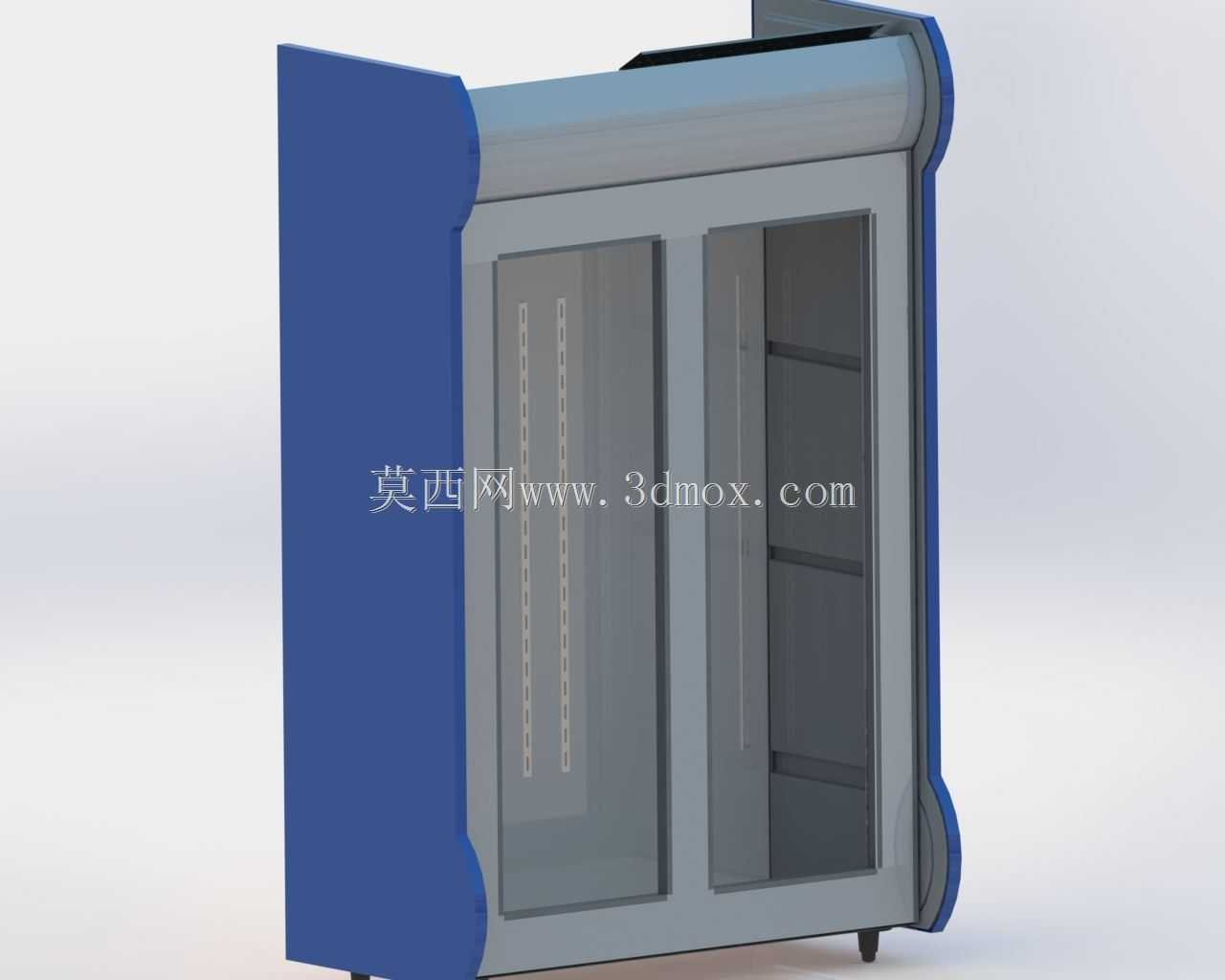

　　可在长期使用出现门体下沉时快速调整密封间隙，门体内侧嵌装整体式磁吸硅胶密封条，密封条采用可拆卸结构，方便后期老化后更换维护，无需拆解整个门体组件。柜门观察区采用双层中空钢化玻璃，玻璃夹层做抽真空充氩气处理，既可以不用开门就观察内部存储物料状态，又能避免玻璃表面结露影响视线，同时减少冷量通过玻璃区域的传导损失。柜体内部预留多层标准置物架安装位，置物架支撑采用冲压一体成型的挂耳结构，沿柜体竖向每50mm设置一个档位，可根据存储物料的高度灵活调整层间距，适配不同尺寸的物料存放需求，层架本身采用镂空钢丝焊接结构，不会阻挡柜内冷气流循环，保证各层温度偏差控制在允许范围内。从安装边界尺寸来看，柜体整体宽度控制在1.2米区间，深度0.8米，

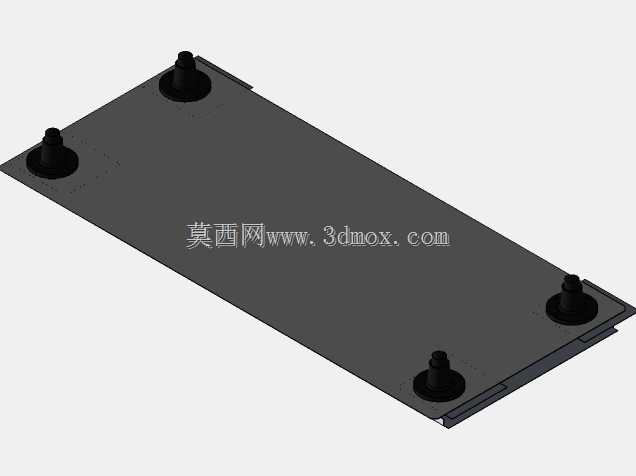

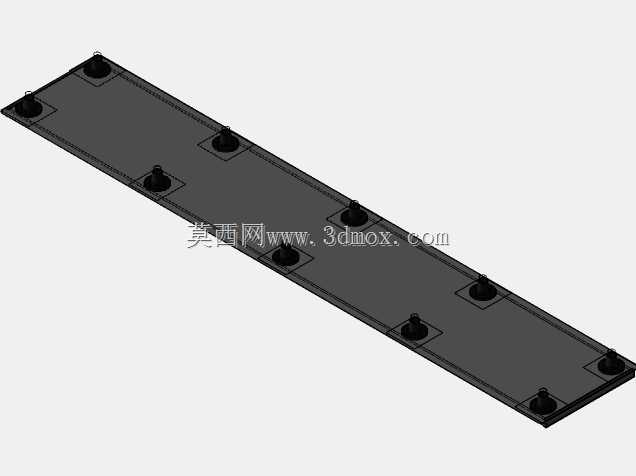

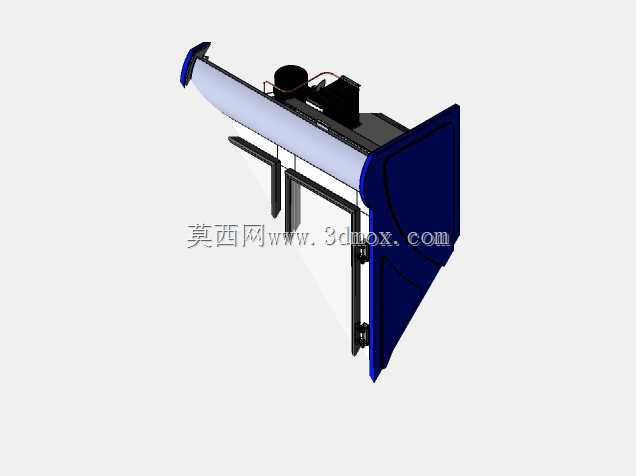

　　高度1.9米，底部预留100mm高的安装基座空间，可适配常规工业厂房的地面平整度，基座位置预留制冷机组安装位与冷凝水排水接口，安装时仅需预留侧面150mm的散热空间、正面1米的开门操作空间即可，不需要额外的大型安装基础，可直接放置在硬化地面上使用。设计过程中针对柜体的受力变形做了有限元校核，当柜内满载存储物料时，框架最大变形量控制在0.5mm以内，不会因为长期承重出现门框变形导致密封失效的问题，边角位置做了圆弧过渡处理，避免人员操作时磕碰受伤，符合工业设备的安全设计规范。制冷系统的安装位预留了标准的管路走线路径，压缩机、冷凝器、蒸发器的安装位置都做了减震结构设计，运行时的震动不会传导到柜体框架导致存放物料移位，

　　柜门把手采用内嵌式长拉手设计，既方便操作人员戴手套操作开关门，又不会突出柜体表面占用通道空间，避免过往人员、转运设备剐蹭。柜体后侧预留了温度传感器、温控面板的走线槽，可根据使用需求加装温度报警、远程监控等拓展功能，不需要额外在柜体上开孔破坏保温层结构。
