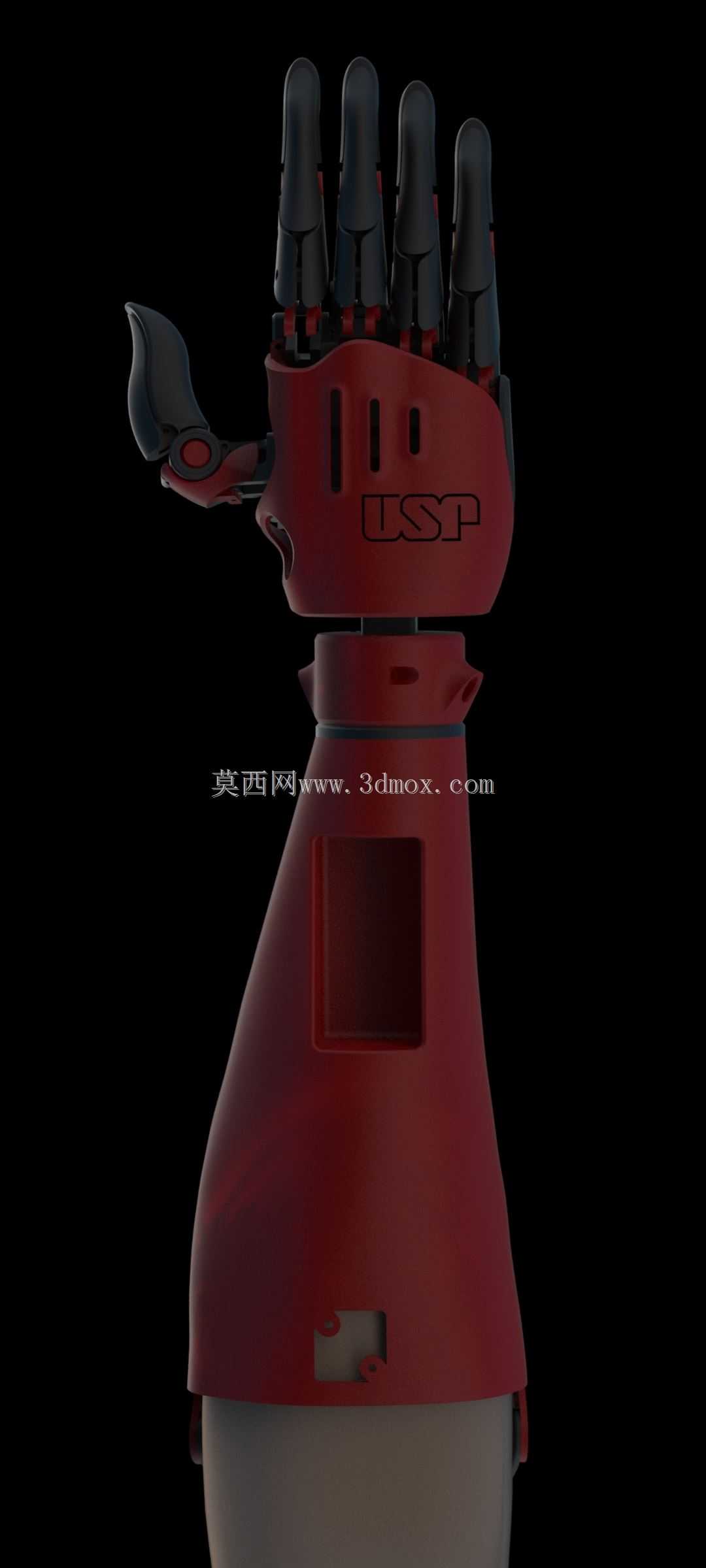

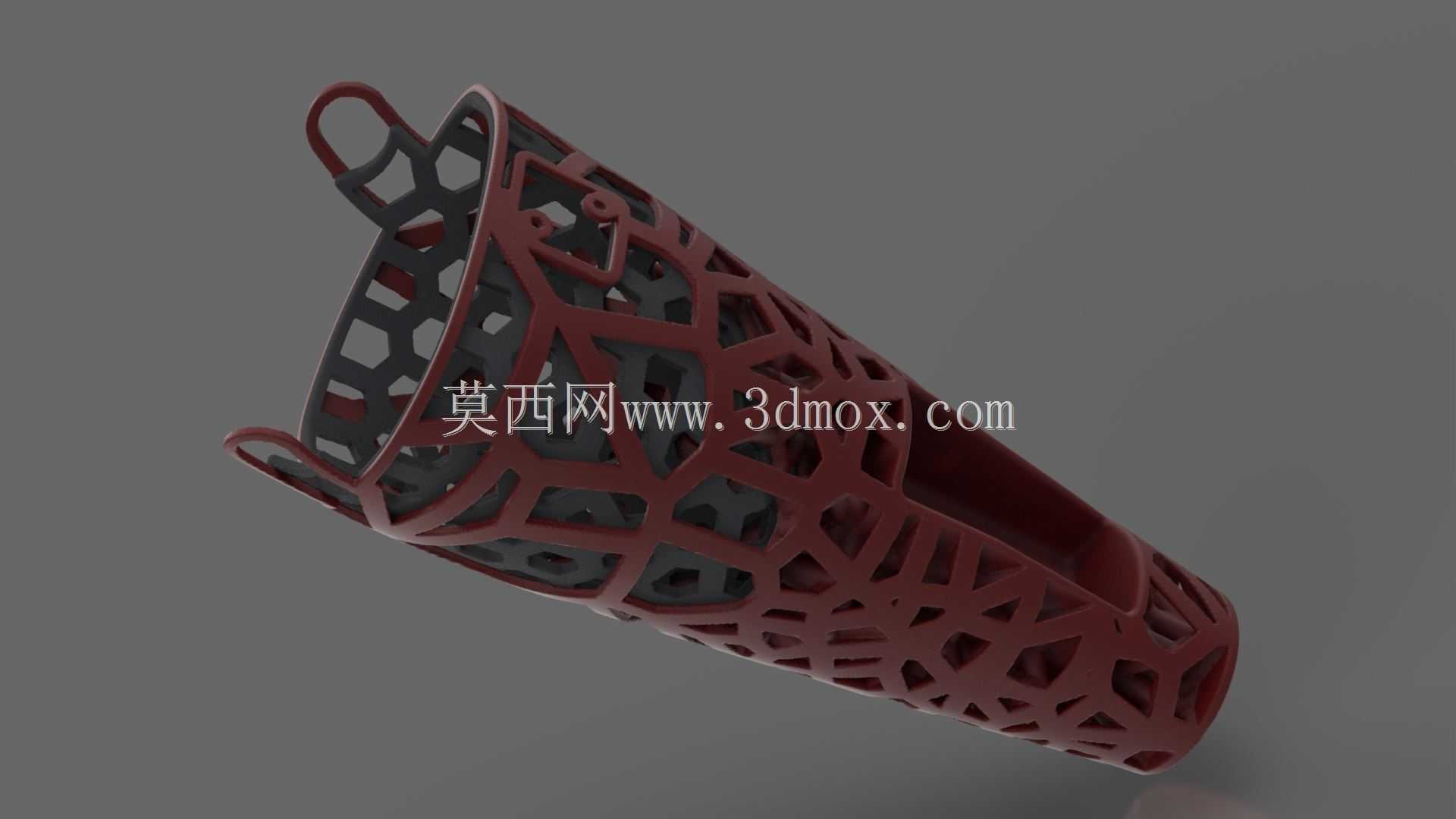

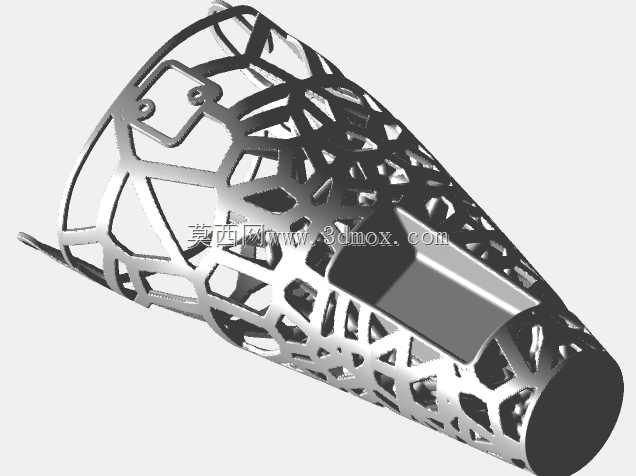

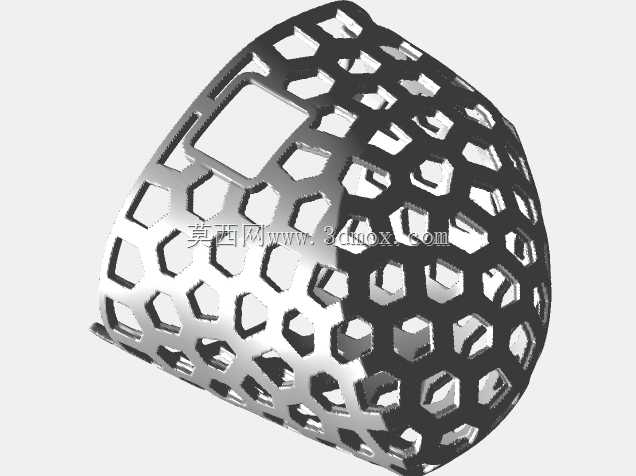

适配Hackberry臂的3D打印假肢手部插座

　　这款假肢插座的核心应用场景面向上肢截肢患者的日常康复与生活辅助，作为仿生机械义肢的核心连接部件，它承担着衔接残肢与末端执行手部结构的关键作用，所有结构设计都围绕穿戴适配性、动作传导可靠性展开。从实际使用需求出发，该部件采用三维扫描逆向建模的思路完成结构设计，先通过扫描获取适配残肢接触的轮廓曲面，保证接触面的贴合度，避免长期穿戴产生的局部压疮问题，同时兼顾与现有Hackberry开源仿生手臂的手部、手腕模块的安装兼容性，不需要额外改动原有手部结构的安装孔位与对接尺寸，可直接完成装配。

　　结构设计上充分考虑3D打印的工艺特性，针对柔性细丝与刚性细丝两种打印耗材做了结构分区：与残肢接触的内层区域预留了柔性耗材打印的壁厚空间，可通过TPU等柔性材料打印实现接触缓冲，外层承力结构采用刚性耗材打印保证结构强度，拓扑优化处理后的内部筋位布局在保证整体轻量化的前提下，可承受日常抓握动作产生的扭转、拉压载荷，整体重量控制在轻量级水平，降低长期穿戴的肢体负担。

　　安装边界方面，插座下端与手腕模块的对接面采用标准的止口定位结构，周向分布的安装孔位与Hackberry手腕组件的固定孔完全对齐，装配时不需要额外做打孔、锉修等二次加工；上端的腔体轮廓根据扫描得到的适配曲面做了连续过渡，边缘位置做了圆角处理，避免穿戴时剐蹭皮肤，腔体内部预留了肌电信号走线的槽位，可容纳信号采集线与控制线路的布设，不会出现线路挤压、弯折断裂的问题。

　　从功能特性来看，该插座的结构强度可满足日常生活动作的载荷需求，包括抓握水杯、持握餐具、提拿轻量物品等常规动作的受力要求，拓扑优化后的镂空结构既减少了打印耗材的用量，也提升了腔体内部的透气性，降低长期穿戴的闷热感。设计过程中针对3D打印的层间结合强度做了结构补强，在受力集中的手腕对接位置增加了环形加强筋，避免打印件在反复受力后出现层间开裂的问题，同时所有外露棱边都做了R2以上的圆角处理，既符合康复辅具的安全要求，也减少了打印过程中的支撑用量，降低后期处理的工作量。

　　不同于传统定制假肢插座的开模制作流程，该结构完全适配桌面级FDM3D打印设备的加工能力，不需要工业级打印设备即可完成制作，打印完成后仅需去除少量支撑、打磨接触面即可投入使用，大幅降低了定制化假肢的制作成本与周期，适合基层康复机构、个人DIY场景下的义肢制作需求。结构上预留的调整余量可通过在接触面粘贴不同厚度的缓冲垫实现适配度微调，不需要重新打印整个部件即可适配不同残肢围度的细微差异，提升了部件的通用适配能力。
