FDM打印机手动扭转调平螺母及热床弹簧

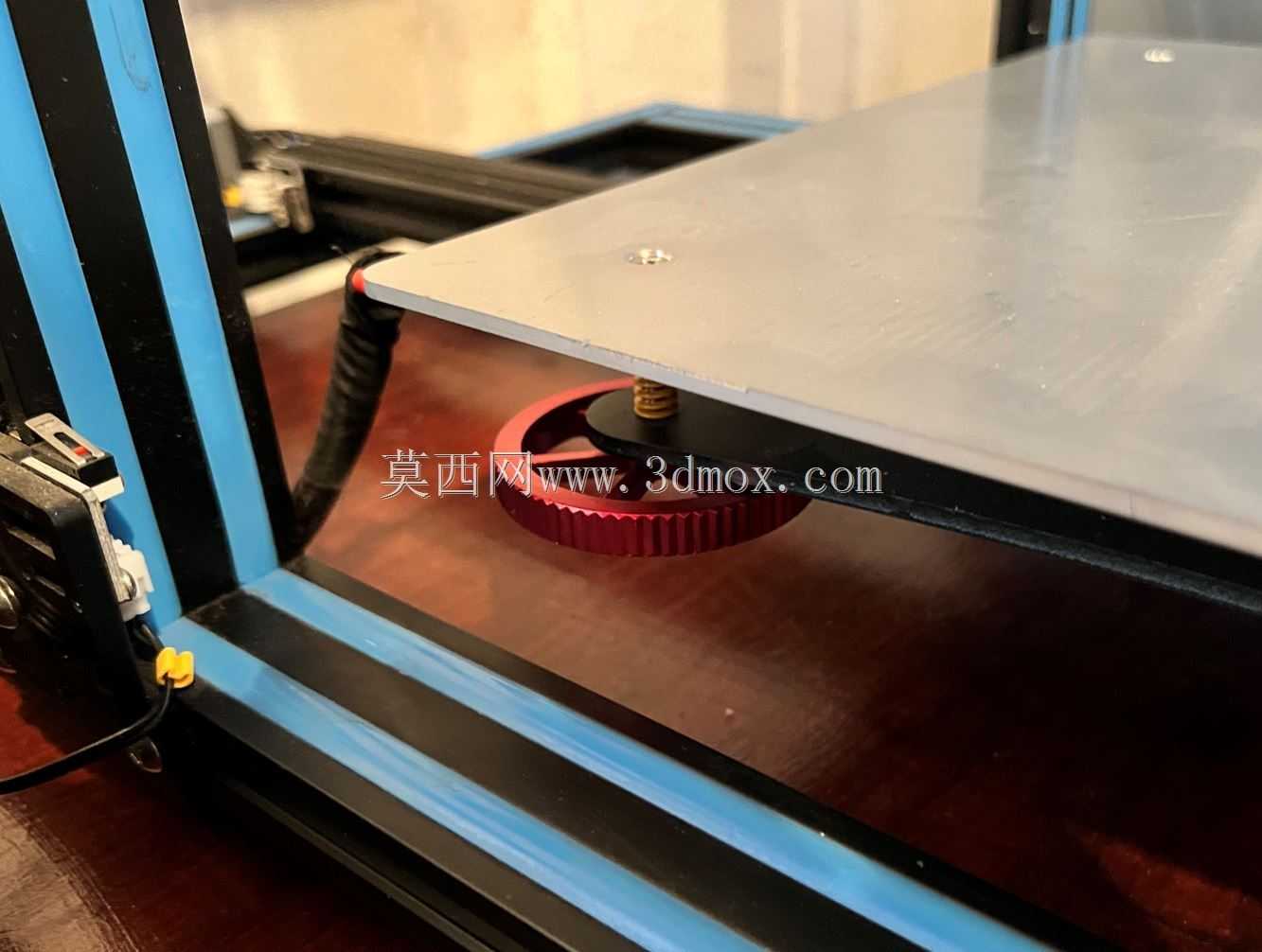

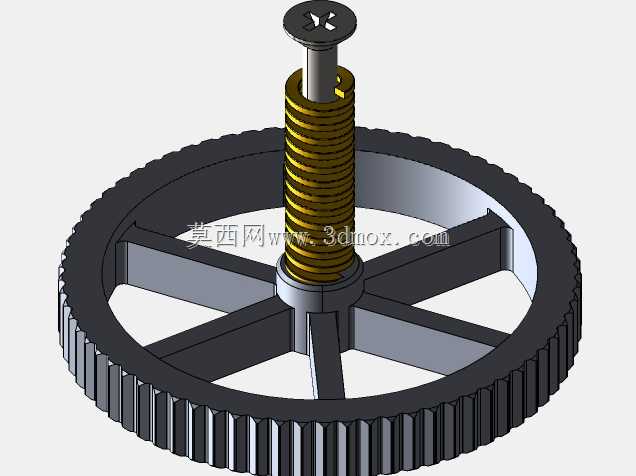

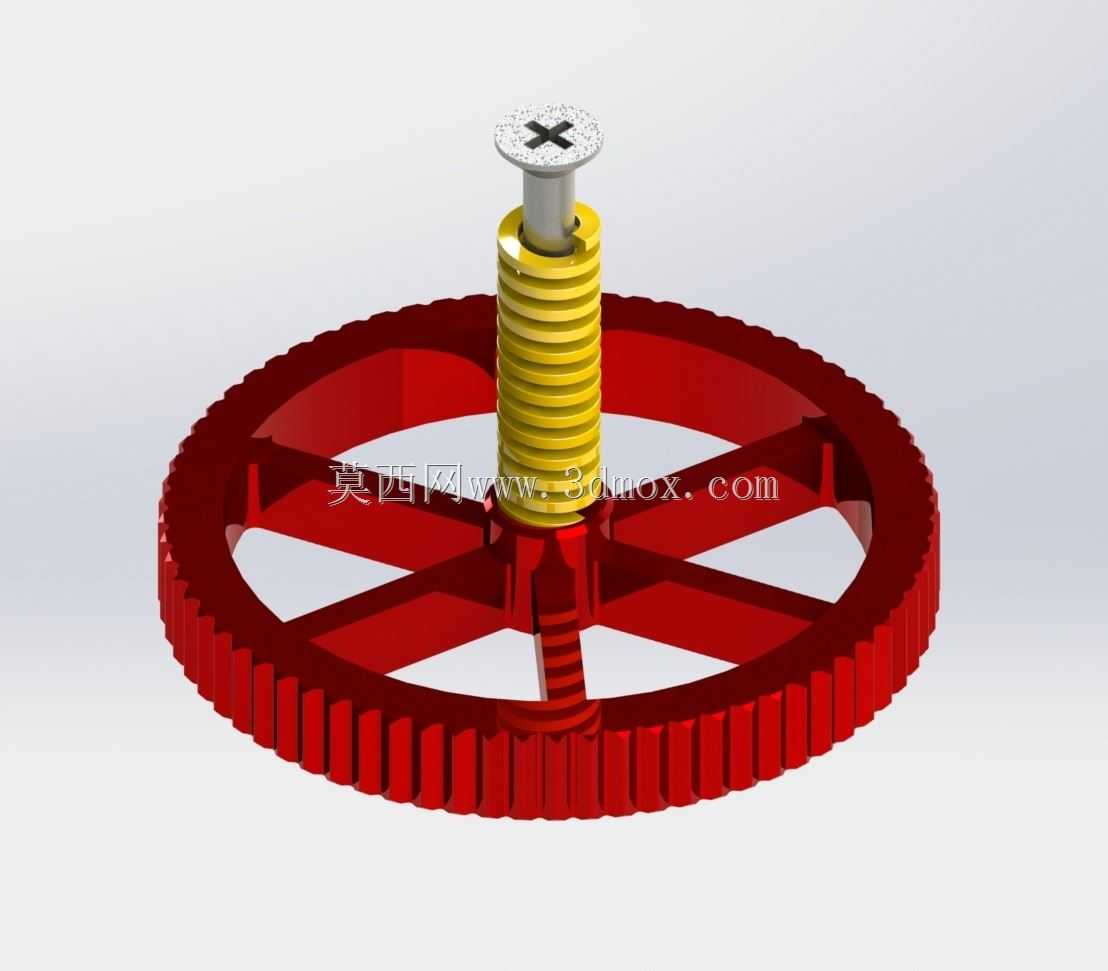

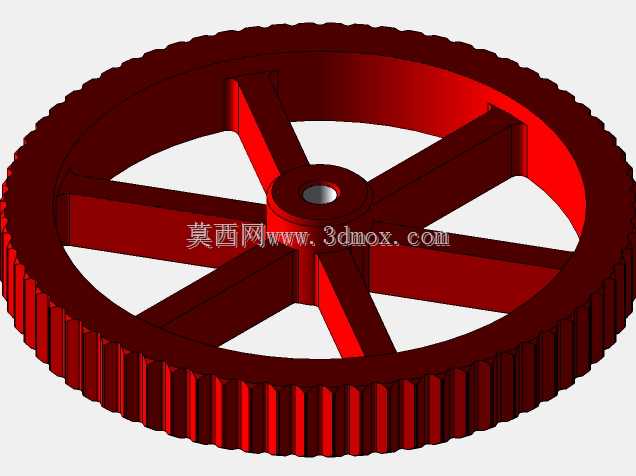

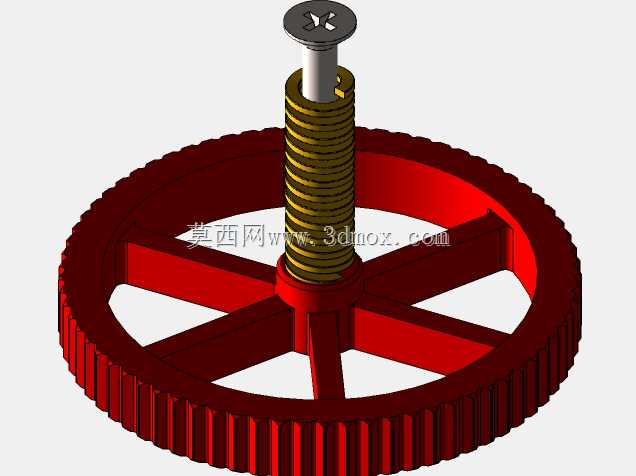

　　在桌面级FDM熔融沉积成型设备的日常运维与改装场景中，热床调平始终是影响首层打印附着力、制件成型精度的核心环节，原厂配套的调平结构多采用细牙螺母搭配普通弹簧的组合，在频繁的热床升降、温度循环交变后容易出现预紧力衰减、螺纹副间隙增大的问题，导致调平状态偏移，需要反复校准，大幅增加打印前的准备耗时。这套手动扭转调平结构针对多款主流桌面级FDM设备的安装空间做了适配优化，核心部件包含大直径带防滑齿的手动旋钮、梯形传动螺杆、等节距圆柱压缩弹簧，完全替代原厂的小型调平螺母，无需额外对热床安装孔位做二次扩孔或攻丝加工，可直接替换原有组件完成装配。从结构设计逻辑来看，大直径手拧轮的外圈做了周向均匀分布的直齿防滑结构，无需借助扳手等辅助工具，

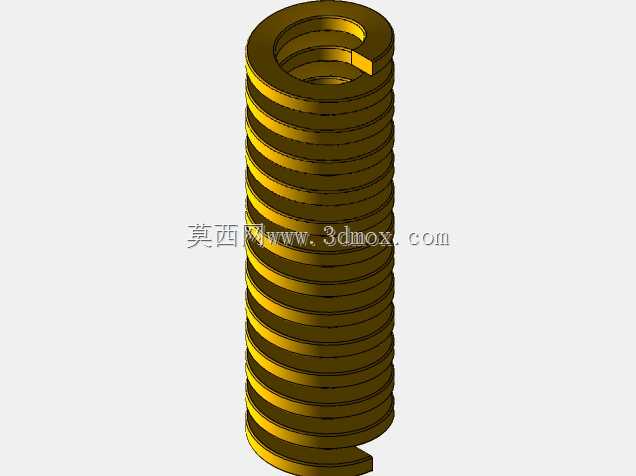

　　徒手即可施加足够的扭转力矩，调整时的力矩反馈更清晰，不会出现小型螺母拧动时打滑、施力不均的问题；手拧轮中心的螺纹孔与螺杆采用小间隙配合，螺纹副的公差控制在6H/6g区间，既保证拧动时的顺滑度，又能避免间隙过大带来的虚位，调整到位后依靠弹簧的预紧反力实现螺纹副的自锁，即使热床在持续高温工作状态下出现轻微的热胀冷缩形变，也能保持调平位置的稳定性，不会出现螺母自行回转松动的情况。配套的圆柱压缩弹簧采用等节距设计，弹簧的线径、中径、自由长度都经过匹配计算，预紧压缩量控制在总行程的30%左右，既能提供足够的支撑力抵消热床自身重量带来的下沉，又不会因为刚度过大导致拧动螺母时需要施加过大的操作力，弹簧的两端都做了并圈磨平处理，

　　安装后端面与热床支架、安装基面完全贴合，不会出现弹簧偏载、受力倾斜导致的调平平面扭曲问题。从安装边界尺寸来看，手拧轮的外径控制在适配热床底部安装空间的范围内，不会与设备底部的型材框架、走线槽发生运动干涉，螺杆的长度覆盖了常规200mm到300mm成型尺寸设备的热床调节行程范围，安装时只需要将原有调平组件拆除，把弹簧套在螺杆上穿过热床安装孔，再将手拧轮从热床支架下方旋入螺杆即可，整个替换过程不需要改动设备原有结构，普通用户即可完成操作。在实际使用场景中，这套组件相比原厂调平结构的调整效率提升明显，由于手拧轮的直径更大，每旋转一圈对应的热床升降行程感知更明确，配合塞尺做间隙校准的时候，可以更精准地控制喷嘴与热床表面的间距，

　　避免出现间隙过大导致首层粘不住、间隙过小导致喷嘴刮蹭热床表面的问题；同时弹簧的抗疲劳性能经过优化，在长期反复压缩、高温环境下的应力衰减幅度远低于普通弹簧，不需要频繁重新校准调平状态，尤其适合经常更换打印耗材、频繁开关热床加热功能的使用场景，能有效减少因为调平失效导致的打印失败概率，降低耗材的无效损耗。针对不同型号设备的安装孔位差异，这套组件的螺杆直径采用主流设备通用的安装尺寸，适配市面上多数采用三点或四点调平结构的桌面级FDM设备，不需要额外定制转接件，结构上没有复杂的异形曲面，加工难度低，无论是小批量机加工生产还是采用FDM工艺自行打印替换件都能实现，对于设备改装爱好者、桌面级3D打印运维人员来说，是兼顾实用性与改装便捷性的调平升级组件。
