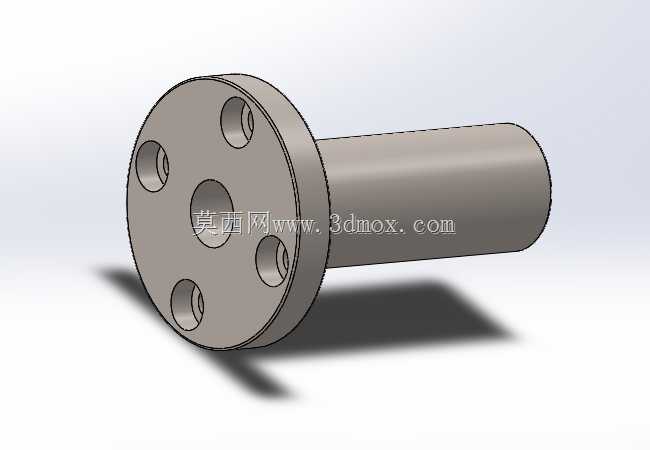

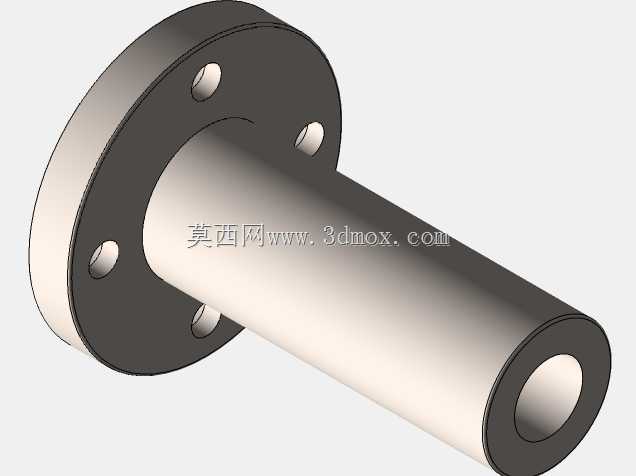

LMF8LUU圆法兰直线轴承结构建模

　　在做小型自动化滑台、3D打印运动轴、桌面级检测设备的直线导向结构选型时，圆法兰型直线轴承是出镜率极高的部件，LMF8LUU这款8mm内径的规格，更是轻载直线传动场景里的常用选型。不同于内嵌式安装的直线轴承，带圆法兰结构的款式不需要在安装板上加工沉孔来做轴向定位，法兰端面直接贴靠安装面，通过法兰上的四个安装孔穿螺丝锁紧，就能完成轴承的固定，安装工序更简单，也方便后期维护时快速拆换。

　　从实际使用场景来看，这类轴承主要配合8mm直径的光轴使用，给做直线往复运动的部件提供低摩擦的滑动支撑，常见的应用包括小型点胶机的Z轴升降导向、包装设备的料仓推拉导向、自动化检测设备的探针模组滑动支撑、小型输送线的挡料机构移动导向，还有不少DIY数控设备、桌面级机械臂的直线关节处也会用到这个规格的轴承。它的承载特性偏向轻载高速，不适合承受大的径向冲击载荷，选型时如果是偏载较大的场景，通常会成对布置两个同规格轴承来提升支撑刚性，避免轴承受力不均出现卡滞。

　　这次建模的核心是还原准确的安装尺寸边界，毕竟这类标准件的三维模型核心价值就是给结构设计做装配干涉检查用。法兰端的四个安装孔采用圆周均布设计，孔位的分度圆直径、通孔直径都严格对应实物安装尺寸，法兰盘的厚度、筒体部分的长度也完全匹配实际产品的安装空间要求，内孔直径严格按照8mm光轴的配合公差做建模预留，装配时不会出现尺寸不匹配导致的干涉问题。建模过程中没有做多余的细节刻画，比如轴承内部的保持架、钢球滚动体这些不需要在装配体里体现的结构都做了简化，既保证了外部安装尺寸完全准确，又能降低模型的文件体量，在大型装配体里调用时不会占用过多的软件运行内存。

　　从结构设计的角度来说，圆法兰的设计相比方法兰款式，在安装空间受限的圆形安装位上适配性更好，四个安装孔的锁紧力均匀分布在法兰圆周上，锁紧后轴承的筒体部分和安装孔的同轴度更容易保证，不会因为螺丝锁紧力不均导致轴承内孔偏斜，进而加剧光轴和轴承的磨损。筒体部分的外径是统一的标准尺寸，安装时只需要在安装板上加工对应直径的通孔，把轴承筒体穿入孔内，法兰端面贴紧安装板后锁螺丝即可，不需要额外加工定位台阶，对安装板的加工精度要求更低，能有效降低零部件的加工成本。

　　实际装配使用时需要注意，这类直线轴承的安装孔轴线要和配套光轴的轴线保持平行，否则会大幅增加滑动阻力，加速轴承内部滚动体的磨损，缩短使用寿命。如果是垂直安装的场景，还要考虑运动部件的重力对轴承载荷的影响，必要时增加辅助支撑结构，避免单个轴承受力过大。建模时特意把法兰端面和筒体轴线的垂直度做了准确还原，方便设计人员在做装配仿真时，检查安装面加工精度对轴承装配精度的影响，提前预判可能出现的装配问题。

　　很多刚接触结构设计的工程师在选这类标准件时，容易忽略法兰安装孔的沉头空间要求，这次建模也把法兰上的安装孔深度、通孔尺寸做了准确还原，设计时可以直接调用模型来核对安装螺丝的长度、螺丝头的沉头空间是否足够，不用再反复查样本手册核对尺寸，能有效减少设计阶段的尺寸核对工作量，避免出现安装时螺丝顶到其他部件、或者螺丝长度不够锁不紧的问题。对于做小型自动化设备的结构设计来说，这类标准件的准确建模能大幅提升整体设计效率，减少因为标准件尺寸错误导致的装配返工问题。
