船用舷外三叶动力螺旋桨结构设计

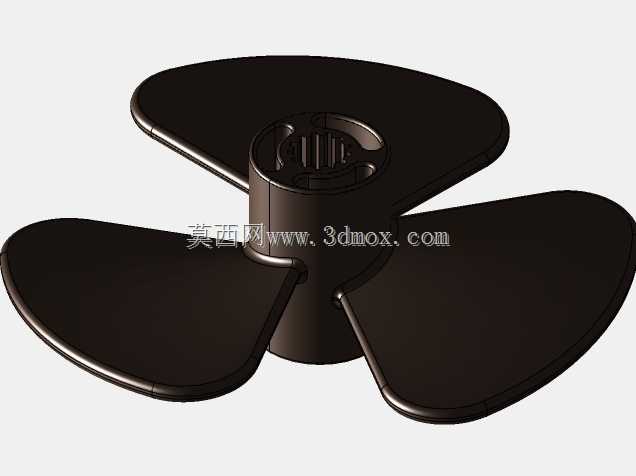

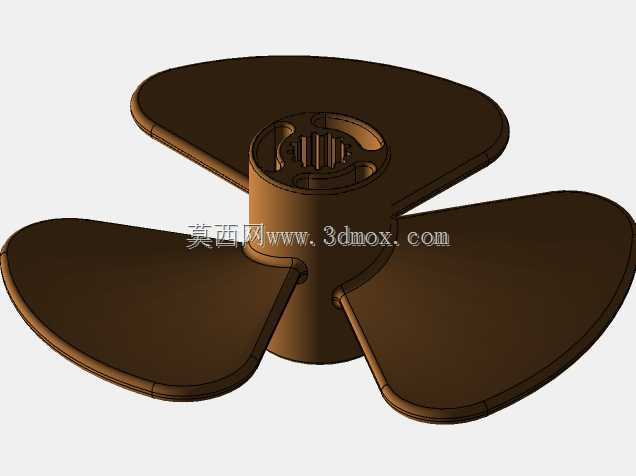

　　在小型船舶推进系统的配套设计中，舷外发动机配套的螺旋桨是直接决定动力转化效率的核心执行部件，这款三叶结构的螺旋桨，主要适配小功率舷外挂机，广泛应用在小型作业渔船、休闲橡皮艇、内河观光小艇的动力端，承担将发动机输出轴的旋转扭矩转化为水体轴向推力的核心作用，直接决定船舶的航速、燃油经济性以及重载工况下的动力响应表现。从实际使用场景来看，这类螺旋桨的作业环境多为近岸浅水区、内河航道，经常会遭遇水中漂浮杂物、浅滩沙石剐蹭的工况，因此在结构设计阶段，首先要平衡桨叶强度与水动效率的关系。这款桨叶采用大后掠角的宽叶型设计，三个桨叶沿轮毂周向120度均匀分布，相比两叶桨，三叶结构在相同转速下的推力输出更平顺，运转时的动平衡表现更优，

　　能大幅降低舷外机尾轴的振动传递，减少驾乘过程中的船体震感，同时相比四叶及以上的多叶桨，三叶结构的水阻更小，在小功率发动机的输出区间内，能获得更高的推进效率，避免动力损耗过大导致的油耗攀升。桨叶的叶梢做了圆弧过渡收边处理，没有尖锐的棱角结构，一方面能减少桨叶高速旋转时的叶梢涡流损失，提升推力转化效率，另一方面也能降低浅水区剐蹭时桨叶崩缺的概率，即使轻微触碰水下硬质障碍物，圆弧边的应力扩散效果更好，不容易出现裂纹扩展的问题。桨叶与轮毂的连接位置做了大圆角过渡结构，避免直角连接处的应力集中，在螺旋桨突然换向、重载启动的瞬间，连接位置能承受更大的扭矩冲击，不会出现桨叶根部断裂的失效问题。中心的轮毂部分采用中空轴套结构，

　　内部设计有与发动机输出轴匹配的花键啮合齿，花键齿的齿形做了等强度设计，齿根位置同样保留了过渡圆角，能保证动力传输过程中齿面受力均匀，不会出现局部应力过大导致的滑齿问题。轮毂的轴向长度经过匹配设计，既保证与输出轴的啮合长度足够，能稳定传递额定扭矩，又不会过度增加轮毂的轴向尺寸，避免增大航行过程中的迎水阻力。轮毂的外圆柱面与桨叶根部顺滑衔接，整个过流面没有突兀的台阶结构，能减少水流经过轮毂位置的紊流产生，降低运转过程中的水动噪音。从安装边界来看，这款螺旋桨的中心花键孔尺寸适配主流小功率舷外机的输出轴规格，桨叶的旋转直径覆盖常规小型艇的安装间隙要求，安装后桨叶与船体尾板、舵板之间预留足够的安全间隙，不会在运转过程中剐蹭船体结构，

　　同时轮毂端面的定位止口尺寸与轴端的锁紧螺母匹配，安装后能实现轴向的可靠定位，避免高速旋转时出现轴向窜动。在实际选型匹配过程中，这类三叶螺旋桨的盘面比设计兼顾了重载与高速需求，既可以满足小艇载人载物时的重载推力需求，也能在轻载工况下让发动机达到额定转速区间，不会出现桨叶负载过大导致发动机闷车、或者负载过小导致发动机超速的问题。桨叶的翼型截面采用等螺距设计，加工一致性更容易保证，在三维建模过程中，每个截面的翼型坐标沿径向平滑过渡，从桨根到桨梢的螺距误差控制在极小范围内，保证三个桨叶的水动性能一致，动平衡精度满足高速旋转的要求，不需要额外做过多的平衡配重处理。从结构强度的角度考虑，整个螺旋桨的壁厚分布经过优化，桨根位置壁厚最大，向叶梢位置逐渐减薄，既保证了核心受力位置的结构强度，又尽可能控制了整体重量，降低旋转过程中的转动惯量，让发动机的油门响应更灵敏，换向时的冲击更小。针对舷外机经常在含沙水体中作业的场景，桨叶的表面顺滑度设计也做了考量，光滑的过流表面能减少泥沙附着，同时降低水流的摩擦阻力，长期使用后也不容易因为表面凹凸产生额外的水阻损失。
