5mm厚钣金折弯铰接移动支架结构

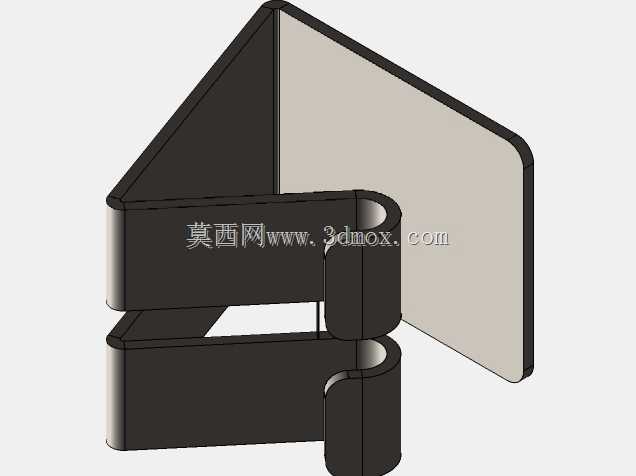

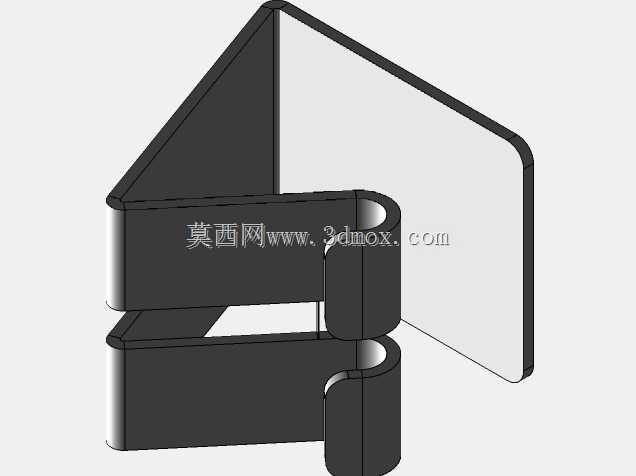

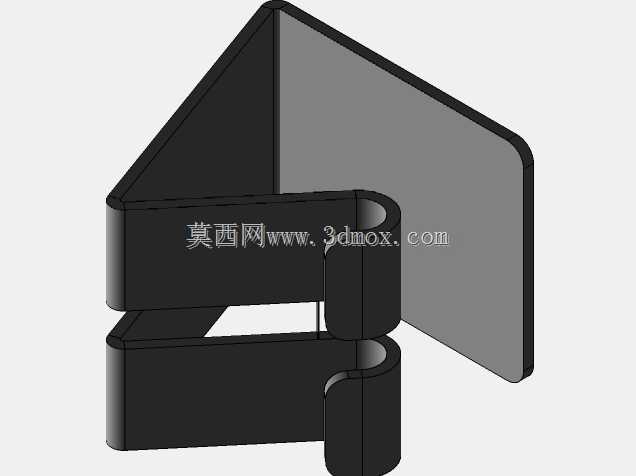

　　这款铰接式钣金支架采用5mm厚度钢板作为基材，整体通过激光切割落料后配合折弯工序成型，无需额外焊接或切削加工即可完成主体结构制作，适配小批量定制场景下的快速生产需求，在轻型物料承托、工位辅助定位、小型设备可调安装等场景中具备较高的适配性。从结构功能来看，支架采用双片L型折弯板配合同轴铰接轴的组合形式，两个折弯板可绕铰接轴实现一定角度的相对转动，能够根据安装面的实际角度调整支撑姿态，相比固定式角码具备更强的场景适配能力，可用于存在角度偏差的安装面之间的连接支撑，也可作为小型翻转机构的承载支架使用。设计阶段优先考虑了钣金加工的工艺可行性，所有折弯边均预留了合理的折弯内R角，避免折弯过程中出现板材开裂问题，

　　铰接部位采用板材直接卷圆成型的轴套结构，卷圆内径与配套销轴采用间隙配合，既保证转动灵活性，也避免了额外焊接轴套带来的变形问题，同时所有外露棱边均做了小圆角处理，消除安装使用过程中的割手风险。安装边界方面，支架的两个安装面均为平整钣金面，可根据实际使用需求在平面上加工安装孔位，适配M4-M6规格的常规紧固件，铰接部位的转动间隙控制在0.2mm以内，既保证转动顺畅，也不会出现过大的旷量影响支撑稳定性，整体展开后的最大轮廓尺寸可根据实际安装空间调整板材下料尺寸，当前结构的板材厚度设定为5mm，可承受10kg以内的静态垂向载荷，若需提升承载能力，可在不改变整体结构形式的前提下调整板材厚度至6-8mm，对应调整卷圆部位的展开长度即可适配。

　　在实际应用中，这类支架常被用于自动化生产线的小型传感器安装支架、工位物料台的角度调节支撑、小型展示架的铰接连接部位，也可作为非标设备检修门的铰接支撑件使用，相比铸件或机加工支架，钣金成型的结构重量更轻，生产周期更短，且表面可通过喷塑、镀锌等工艺处理提升防锈能力，适配车间、仓储、户外等多种使用环境。结构设计过程中充分考虑了板材的利用率，所有下料轮廓均采用直线与大圆弧组合，无复杂异形结构，激光切割时可实现多件紧密排样，板材利用率可达85%以上，有效降低生产物料成本，折弯工序仅需两次90度折弯与一次卷圆工序即可完成单一部件的加工，普通数控折弯机即可完成全部工序，无需特殊定制工装，适合中小批量的快速交付场景。

　　铰接部位的卷圆结构在设计时预留了销轴的轴向限位空间，可通过销轴端部的卡簧或铆边实现轴向固定，避免使用过程中销轴脱出，两个L型折弯板的接触面之间预留了0.1mm的间隙，避免转动过程中出现板面摩擦卡顿，同时在支架的非安装面上可根据需求加工减重孔，在不影响结构强度的前提下进一步降低整体重量。
