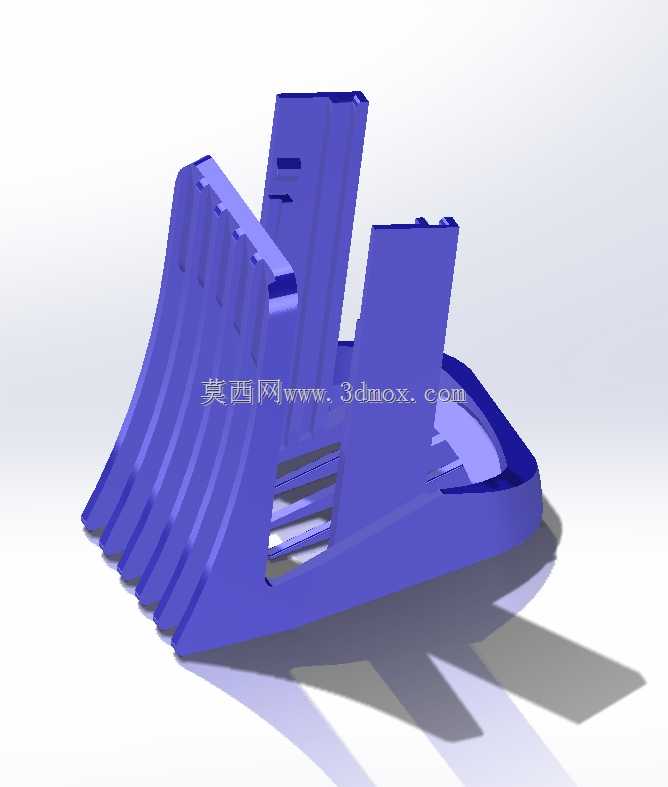

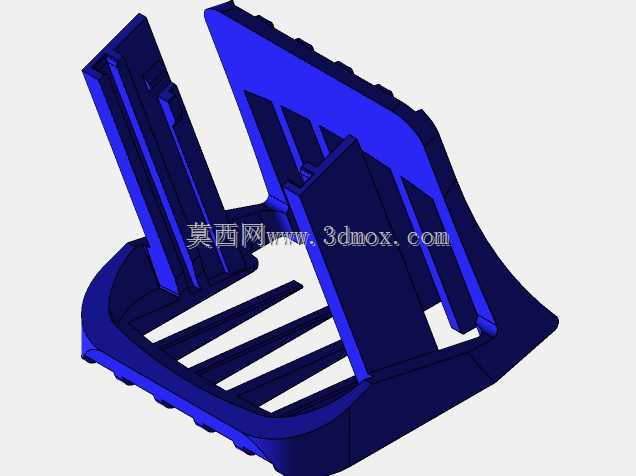

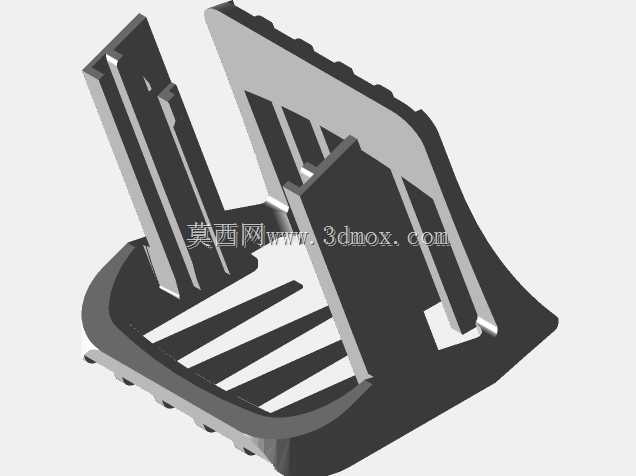

飞利浦胡须修剪器导向梳结构设计

　　个人护理小家电领域里，毛发修剪类产品的导向配件一直是影响用户使用体验的核心结构件，这类直接接触皮肤与毛发的零件，设计时需要同时兼顾握持贴合度、毛发导向精度、结构强度与注塑成型可行性，本次拆解建模的这款胡须修剪器导向梳，对应飞利浦HC5450型号修剪器的配套限位梳结构，日常使用中主要承担毛发梳理导向、修剪长度限位、刀头防护三重作用。从实际使用场景来看，这类导向梳直接安装在修剪器刀头前端，用户握持修剪器贴近面部或头皮移动时，梳齿首先接触皮肤，将杂乱的毛发梳理成统一朝向的直立状态，同时通过梳齿根部与刀头刃口的固定间距，控制最终修剪后的毛发留存长度，避免刀头直接接触皮肤造成划伤，是电动理发器、胡须修剪器必不可少的配套功能件。

　　从结构设计思路来看，这款导向梳整体采用弧形贴合轮廓，主体支撑部分设置三道纵向加强筋，既保证了整体结构的抗形变能力，避免用户按压施力时梳齿歪斜导致修剪长度不均，又能减少注塑材料用量，降低零件成型后的缩痕风险。梳齿部分采用等间距渐变排布，靠近外侧的梳齿做了圆角钝化处理，接触皮肤时不会产生尖锐刮擦感，每根梳齿的截面做了梯形收窄设计，齿尖厚度控制在0.3mm以内，能够轻松穿透不同密度的毛发层，齿根位置做了R0.8的圆角过渡，避免长期使用后齿根应力集中出现断齿问题。安装配合部分采用卡扣式结构，与修剪器刀头基座的配合间隙控制在0.1mm以内，既保证安装后无松动旷量，又能让用户无需工具即可快速拆装更换不同限位长度的梳齿配件。从安装边界尺寸来看，

　　这款导向梳整体最大宽度为42mm，贴合面部的弧形轮廓曲率半径为78mm，适配成人面部下颌与鬓角的曲面弧度，梳齿总长度为18mm，对应修剪后留存毛发长度为3mm，属于短须修剪常用的限位规格，整体安装后突出刀头前端的距离为20mm，不会遮挡用户修剪时的视线，方便对准鬓角、胡须边缘等需要精细修剪的位置。注塑工艺层面，零件整体壁厚控制在1.8mm-2.2mm之间，所有加强筋的厚度不超过主壁厚的60%，避免厚壁位置出现缩孔、气泡等成型缺陷，进胶点设置在零件后端的卡扣基座位置，不会在外观面留下明显浇口痕迹，材料选用ABS+PC共混塑料，既具备足够的表面硬度耐日常摩擦刮花，又有一定的韧性，跌落时不易出现碎裂问题。实际使用过程中，

　　这类导向梳的梳齿间距设计为1.5mm，既能顺畅梳理粗硬的胡须毛发，又不会出现毛发卡入齿间的问题，梳齿表面做了细磨砂蚀纹处理，接触皮肤时不会产生粘滞感，移动修剪时的顺滑度更好。很多新手用户自行修剪胡须时容易出现修剪长度参差不齐的问题，核心原因就是导向梳的贴合弧度与齿形设计不合理，要么梳齿过尖刮伤皮肤，要么梳齿过厚无法贴紧皮肤导致留存毛发过长，这款结构在设计时充分考虑了不同用户的使用习惯，弧形轮廓能够自然贴合面部起伏，用户无需刻意调整按压角度，只要顺着毛发生长方向移动即可修剪出均匀的长度。另外，导向梳内部的镂空结构一方面是为了减少材料用量，另一方面也能让修剪下来的碎发及时从镂空位置排出，不会堆积在梳齿与刀头之间，影响后续的修剪精度，每次使用后只需要对着水流冲洗即可清理掉残留碎发，清洁维护十分方便。从结构可靠性角度来看，三道纵向加强筋从安装基座一直延伸到梳齿根部，将整个梳齿区域分割成三个独立的支撑单元，即使用户不小心将梳子掉落在地面，冲击力也会通过加强筋分散到整个安装基座，不会出现单根梳齿断裂的问题，卡扣位置做了15度的拔模斜度，安装时能够顺着卡扣斜面滑入定位槽，拆卸时只需要轻轻按压卡扣凸起即可取下，反复拆装的使用寿命可达千次以上，不会出现卡扣断裂或配合松动的问题。
