连杆驱动自适应夹持机械爪结构设计

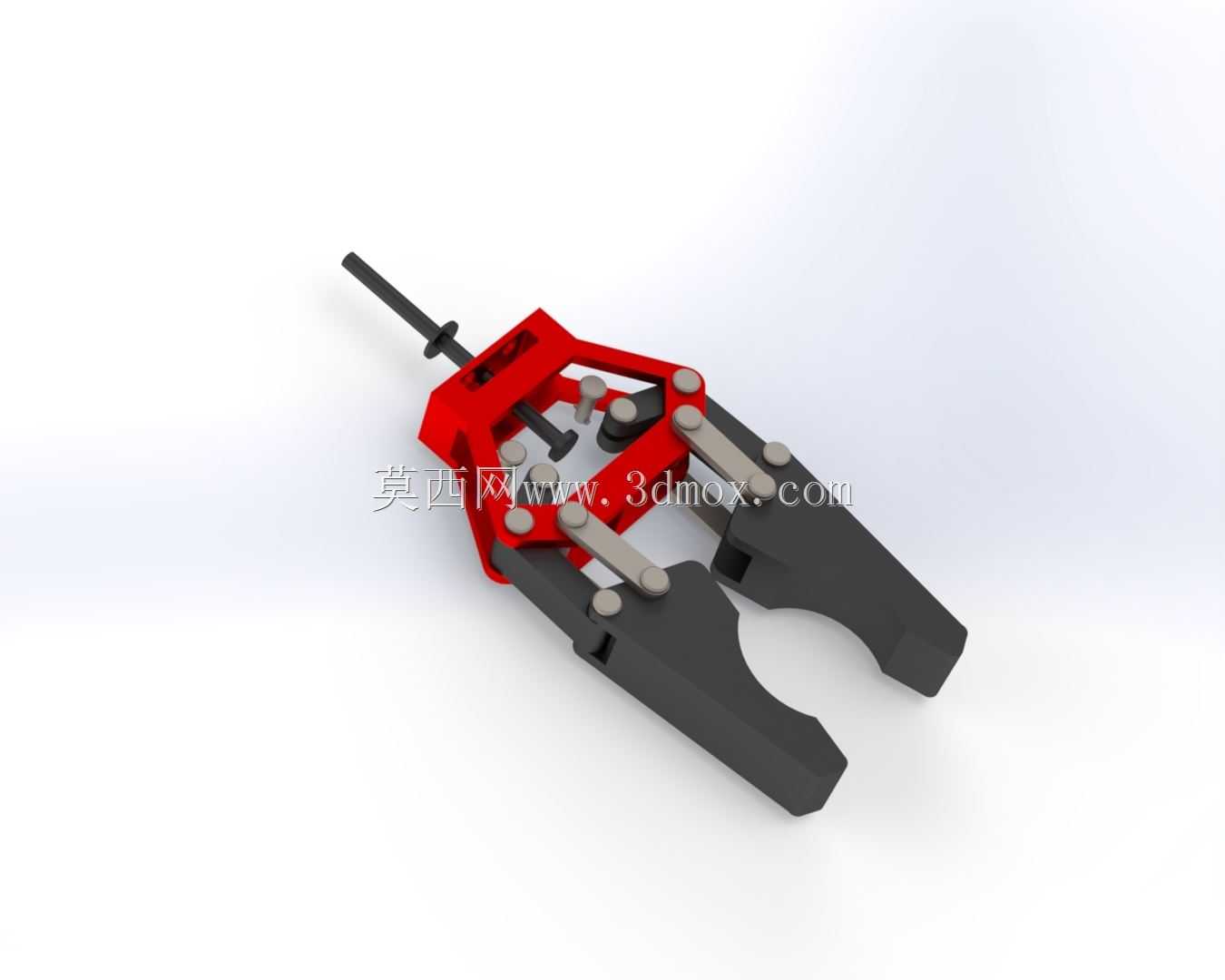

　　这款夹持机构的核心设计逻辑，是通过对称布置的多连杆传动结构，实现单动力输入下的双爪同步开合动作，从根源上避免了单爪偏移带来的夹持偏心问题，在3C电子小件分拣、注塑件取料、机床上下料这类对重复定位精度有要求的工位上，能有效降低工件被夹伤、夹偏的概率。整个夹爪的动力输入端设置在尾部中心位置，采用直线推拉式驱动，不管是搭配微型气缸、电动推杆还是小型液压缸，都能直接通过尾部的连接轴完成对接，不需要额外设计转接法兰，安装时只需要保证驱动件的输出轴线和夹爪中心轴线重合，就能避免传动过程中出现侧向分力，延长连杆铰接点的使用寿命。

　　从结构细节来看，两个夹爪的主体采用了对称的L型受力结构，夹持端做了内凹的仿形接触面，在夹持规则矩形、圆柱形工件时，接触面能和工件外轮廓形成更大的贴合面积，单位面积的夹持压强更小，不会在软质塑料、薄壁铝件这类易变形工件表面留下压痕。连杆组的每一个铰接点都采用了销轴加轴用挡圈的固定方式，装配时可以根据实际使用场景更换不同厚度的垫片调整铰接间隙，既不会因为间隙过大出现夹爪晃动，也不会因为间隙过小导致开合动作卡滞。夹爪的开合行程由中间的限位凸台控制，当驱动端推到最大行程位置时，两个夹爪完全闭合，此时连杆组刚好越过死点位置，即使动力源突然断气或者断电，夹爪也不会自行松开，能避免工件掉落造成的安全隐患，这一点在机床上下料的垂直提升工位上尤为重要。

　　在安装边界方面，整个夹爪的主体结构宽度控制在120mm以内，闭合状态下总长度不超过180mm，尾部的驱动连接轴直径为8mm，适配市面上绝大多数小型自动化设备的末端安装法兰尺寸，不需要对现有设备的机械臂末端做大规模改造就能直接替换原有夹爪。夹爪的夹持范围覆盖10mm到60mm的规则工件，单爪的最大加持力可以通过调整驱动端的输入力进行调节，当搭配0.5MPa气压的微型气缸时，单爪加持力可以达到150N，足够满足绝大多数小型工业零件的搬运需求。

　　设计过程中特意将所有的受力铰接点都布置在夹爪主体的加强筋位置，避免连杆的作用力直接作用在薄壁结构上导致零件变形，夹爪主体的受力部位做了3mm的加厚处理，非受力区域则做了镂空减重，整个夹爪的总重量控制在300g以内，不会给小型机械臂带来过大的负载负担。夹爪的开合动作响应速度很快，在额定驱动行程下，单次开合的时间可以控制在0.2秒以内，完全能匹配高速分拣生产线的节拍要求。在日常维护方面，所有的铰接销轴都可以通过拔出轴用挡圈快速拆卸，不需要专用工具就能完成磨损件的更换，铰接位置预留了润滑脂注油孔，定期加注润滑脂就能保证长时间运行下的动作顺畅，不会出现卡顿、异响的问题。

　　和传统的齿轮齿条式夹爪相比，这种连杆式结构的传动效率更高，动力损失更小，而且没有齿轮啮合的背隙问题，重复夹持精度可以控制在0.1mm以内，在需要精准定位的装配工位上，能保证工件每次被夹持的位置一致性，减少后续装配的对位调整时间。夹爪的夹持端可以根据具体的工件形状更换定制的仿形夹块，夹块和爪体之间采用螺丝固定，更换时只需要拧下两个固定螺丝就能完成，不需要拆卸整个夹爪结构，能快速适配不同规格的工件夹持需求，在多品种小批量的柔性生产线上，这种快换设计能大幅降低工装切换的时间成本。
