HitecHS-422舵机高精度结构设计

　　这款HS-422舵机是小型运动控制场景里普及率极高的执行部件，日常做小型机器人关节、航模舵面控制、3D打印机运动辅助机构、桌面级自动化小装置的动力输出端时，选型优先级非常高。从实际工程使用的角度看，这类舵机的核心优势是集成度极高，不需要额外搭配减速箱、位置反馈模块的外围电路，只需要给对应PWM控制信号就能完成指定角度的转动输出，对快速搭建原型机的结构工程师来说，能省去大量传动链路的设计时间。

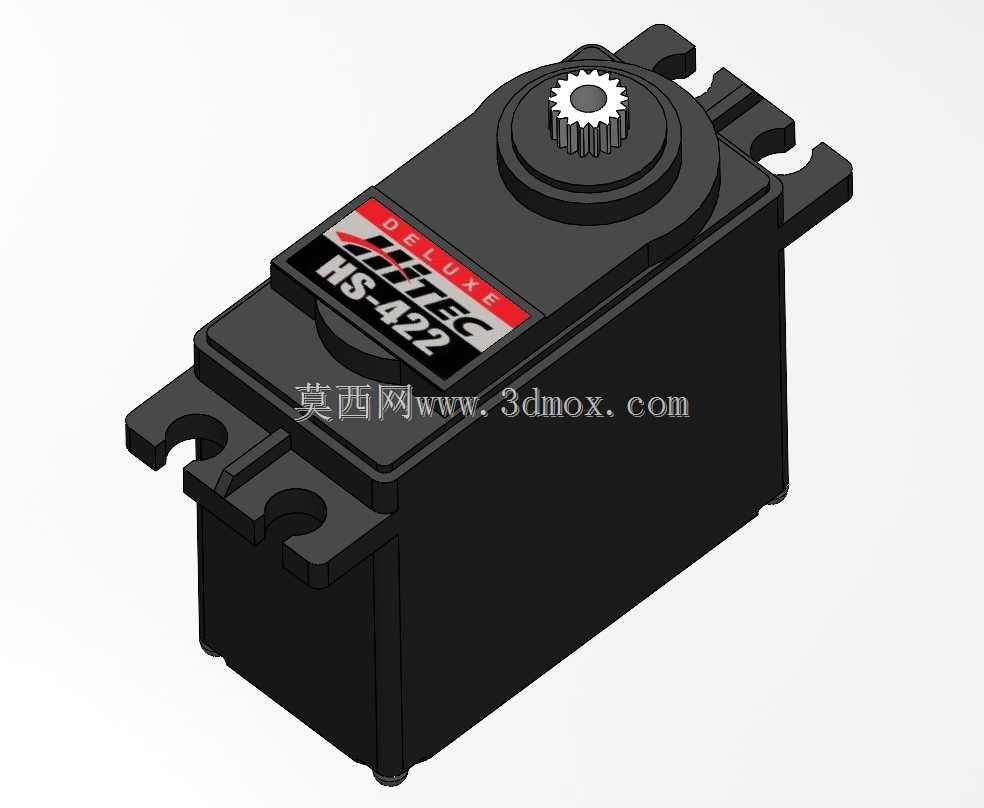

　　建模过程中首先还原的是外壳的安装边界，两侧带安装孔的凸耳是整个部件的安装基准，两个安装孔的中心距、凸耳的厚度、壳体整体的长宽高尺寸都严格对照实物测绘值还原，做结构装配时不需要额外调整安装位的避让空间，直接匹配对应孔径的螺丝就能完成固定。顶部的输出齿轮是金属齿结构，建模时还原了齿形参数和输出轴的安装平面，搭配舵盘时可以直接匹配标准规格的金属舵盘，不需要额外做齿形的适配修改。

　　从功能特性上看，这款舵机属于标准尺寸的 hobby 级伺服，输出扭矩足以应对1kg以内负载的摆动需求，转动角度范围覆盖常用的0-180度区间，内部的减速齿轮组从电机输出端到最终输出轴的传动比经过原厂调校，空载转速满足小型机构的快速响应需求，不会出现动作迟滞的问题。壳体上的标签区域做了凹凸还原，顶部的轴承位、侧面的出线槽位置都和实物完全一致，做整机装配时出线方向的预留空间可以直接参照模型位置规划，不会出现线缆和周边结构干涉的问题。

　　设计思路上完全遵循实物的装配逻辑，壳体分为上下两部分，通过底部的四颗自攻螺丝完成锁紧，内部的电机、控制板、电位器、减速齿轮组的排布空间都在壳体内部做了对应预留，如果需要做舵机的剖视展示或者内部结构改装参考，这个模型的内部腔体尺寸完全可以作为设计依据。输出轴顶部的限位结构也做了还原，不会出现超程转动的结构干涉，和实物的机械限位逻辑保持一致。

　　实际应用场景里，这类舵机除了常规的航模、机器人小车转向、机械臂小关节使用外，也常被用来做小型自动开关的执行件、相机云台的俯仰轴驱动、展示装置的动态部件驱动，只要是需要有限角度往复转动、对安装空间有紧凑要求、不需要连续旋转的场景，都可以选用这款舵机作为执行元件。建模时特意核对了安装孔的沉台深度，选用对应长度的安装螺丝时不会顶到壳体内部的元件，避免实际装配时出现螺丝过长顶坏内部电路板或者齿轮的问题。壳体表面的加强筋位置、输出轴根部的防水圈槽位也都做了细节还原，做外观渲染或者结构验证时都能达到和实物一致的效果。

　　从结构选型的角度说，这款标准尺寸舵机的安装孔位是行业通用规格，替换同尺寸其他型号舵机时不需要修改安装支架的结构，互换性很强，做模块化设计时可以直接预留这个尺寸的安装位，后续根据扭矩需求更换更高规格的同尺寸舵机即可，不需要重新做结构适配。模型里的输出轴齿形是标准的25T规格，匹配市面上绝大多数通用舵盘、摇臂，做连杆传动结构设计时，可以直接在输出轴上装配对应规格的传动件，不需要额外做齿形的自定义建模，能节省大量的结构设计时间。
