球形六足地面探测机器人结构设计

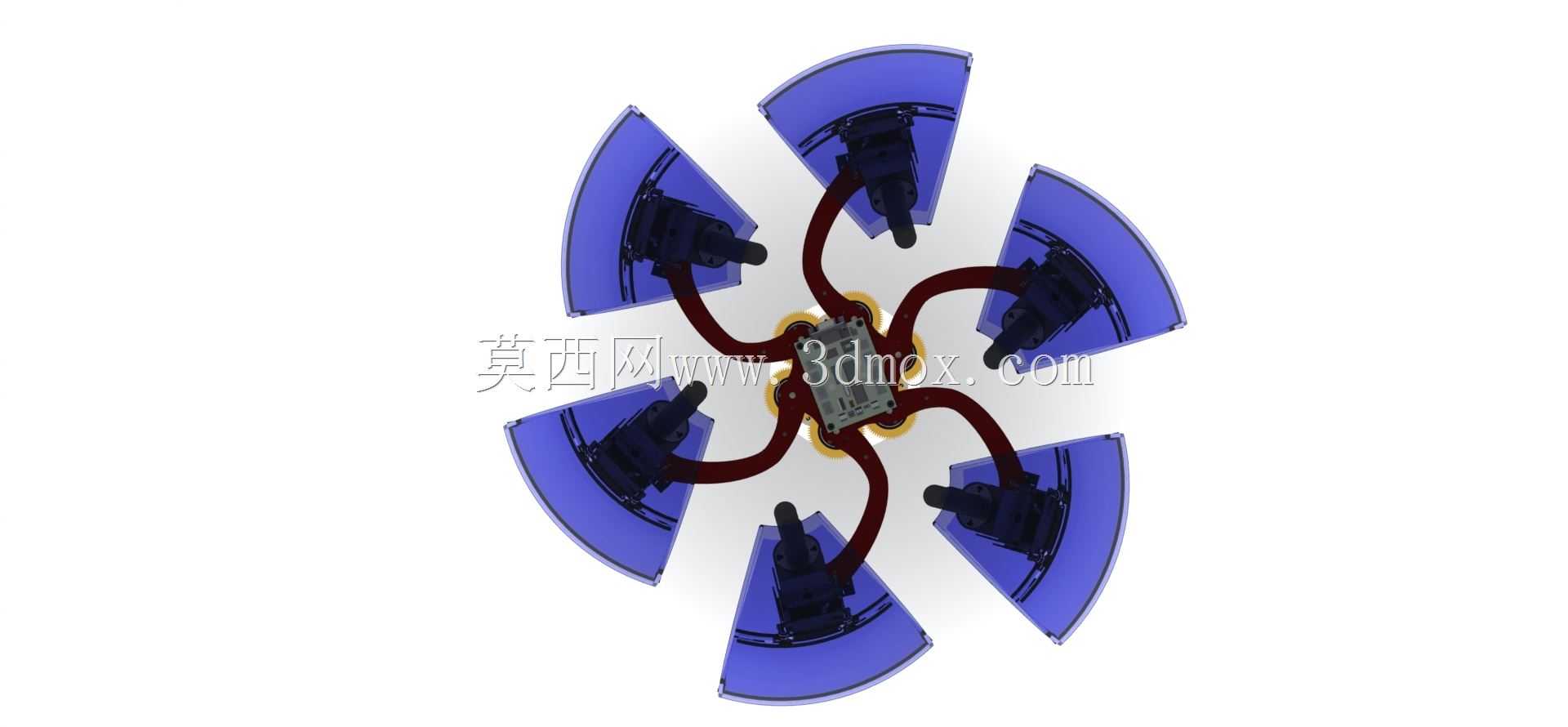

　　这款球形六足地面探测设备，主要面向复杂非结构化地形的近距离探测作业场景，可适配灾后废墟探查、野外地质勘探、狭小空间环境侦测等多种实际工况，能在普通轮式、履带式移动设备无法通行的松散碎石、沟壑、垂直落差地形中完成移动与探测任务。从结构设计逻辑来看，整体采用可收展的球形外壳搭配六组独立行走足的组合方案，非作业状态下六组行走足可完全收拢至球形外壳内部，整体形成完整封闭球体，既可以通过抛掷、滚落的方式快速投放到目标作业区域，也能在移动过程中遇到坡面、跌落工况时通过球形外壳实现滚动缓冲，避免内部行走机构与探测元件受冲击损坏。进入作业状态后，六组行走足从外壳预留的间隙中伸出，采用对称式三足步态、六足步态两种行走模式切换，三足步态下移动速度更快，

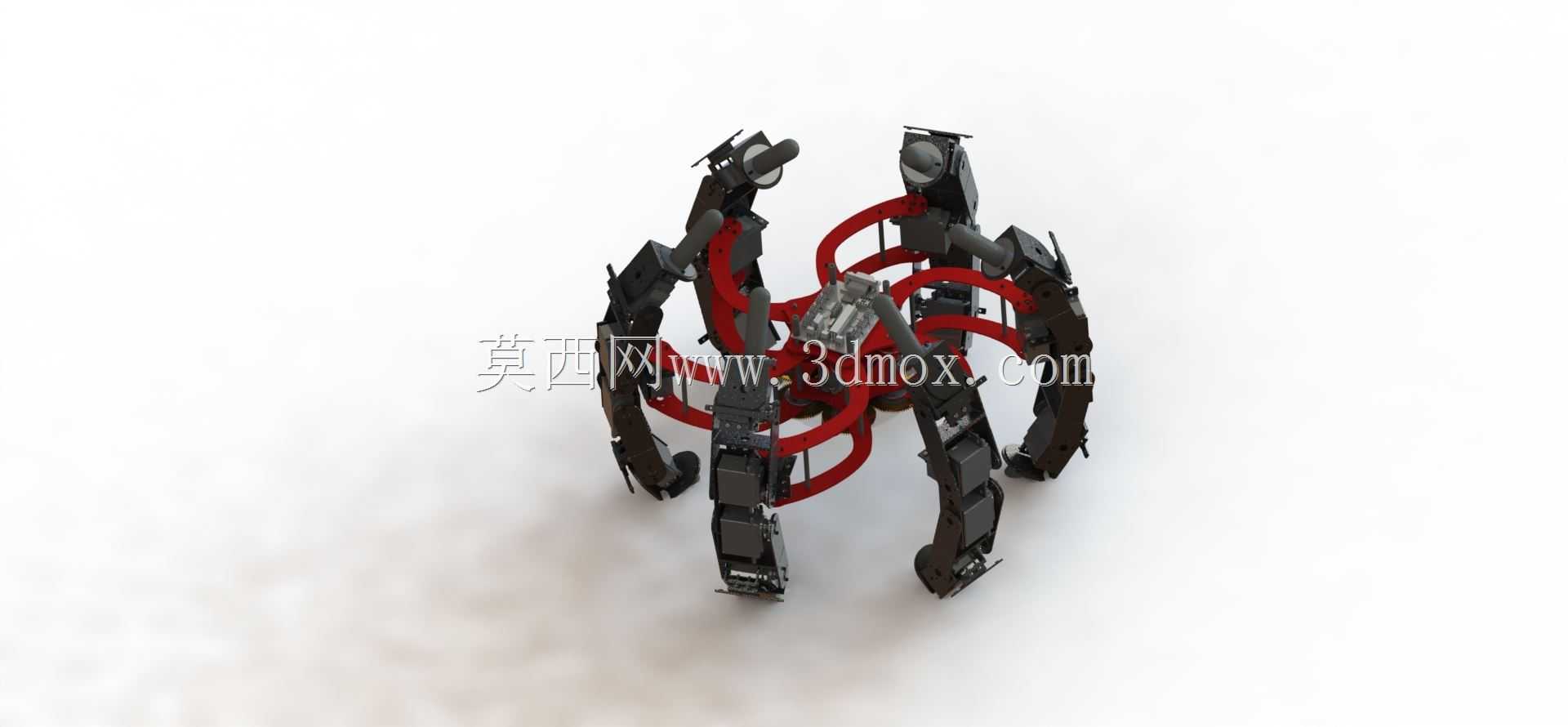

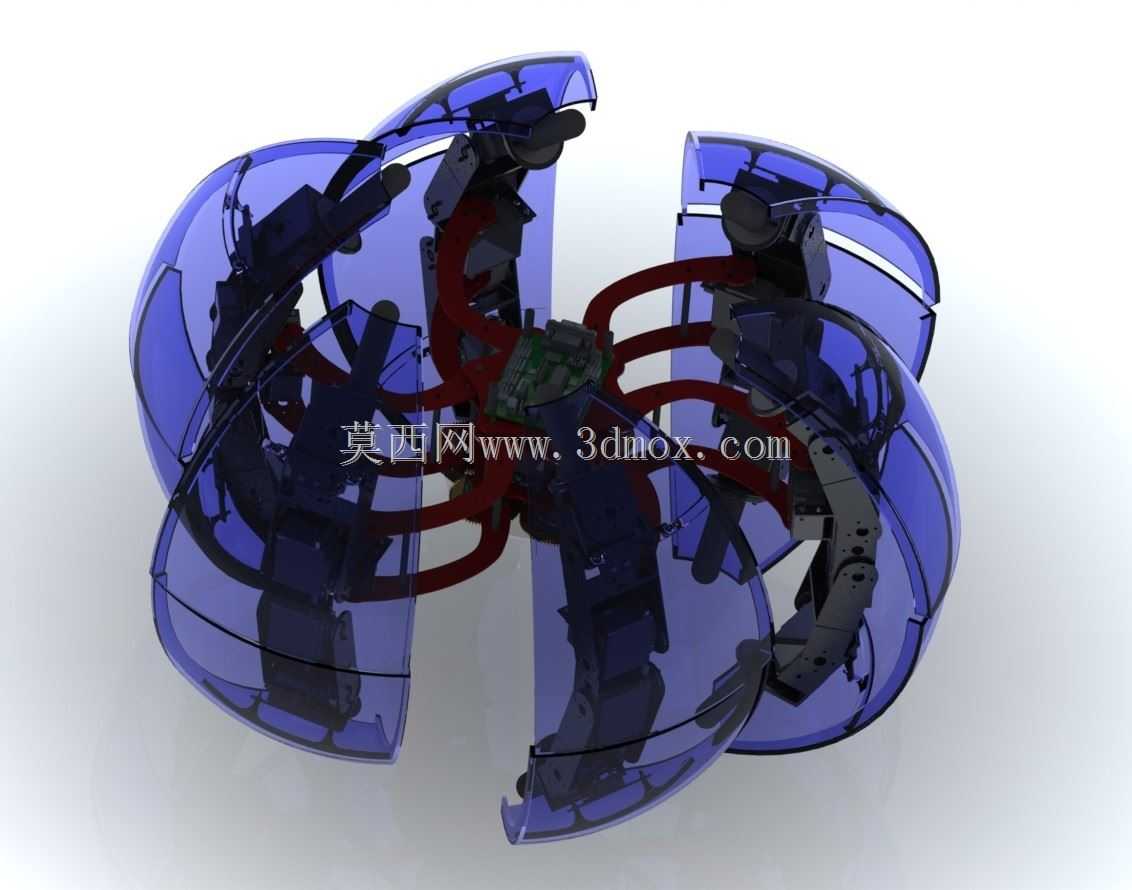

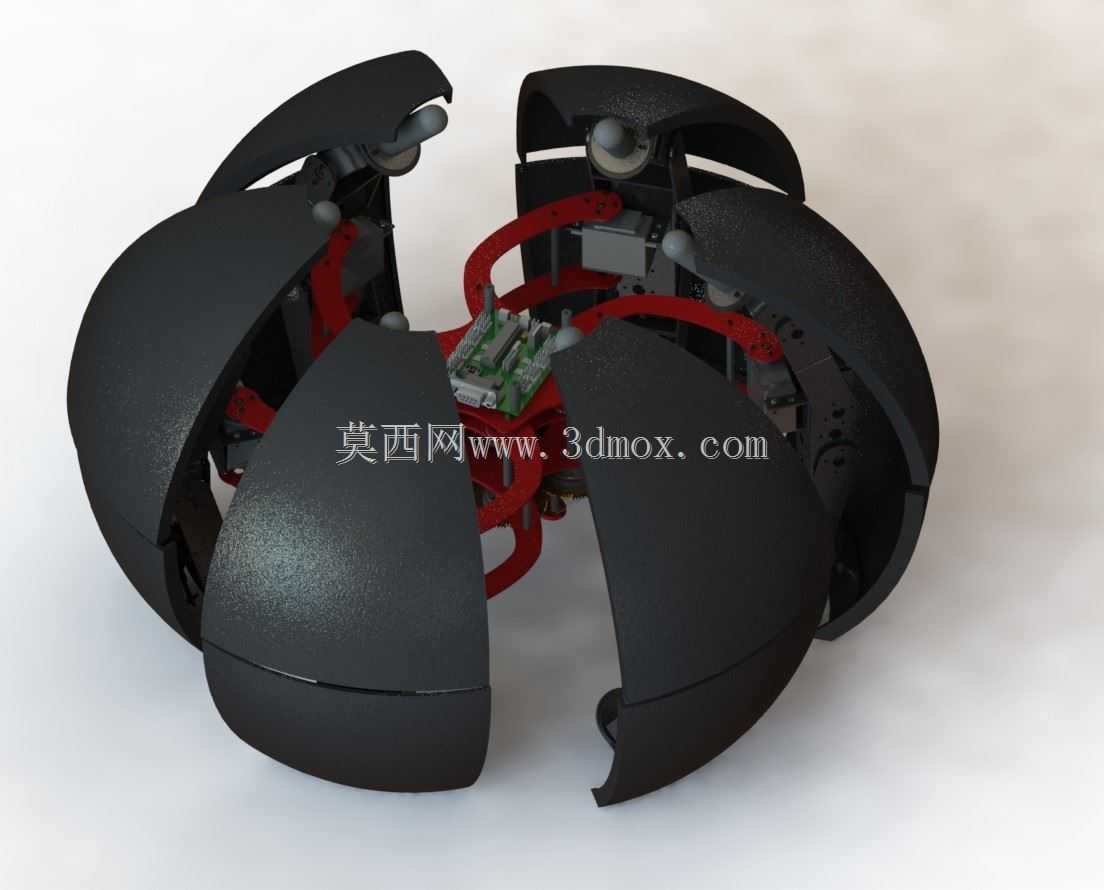

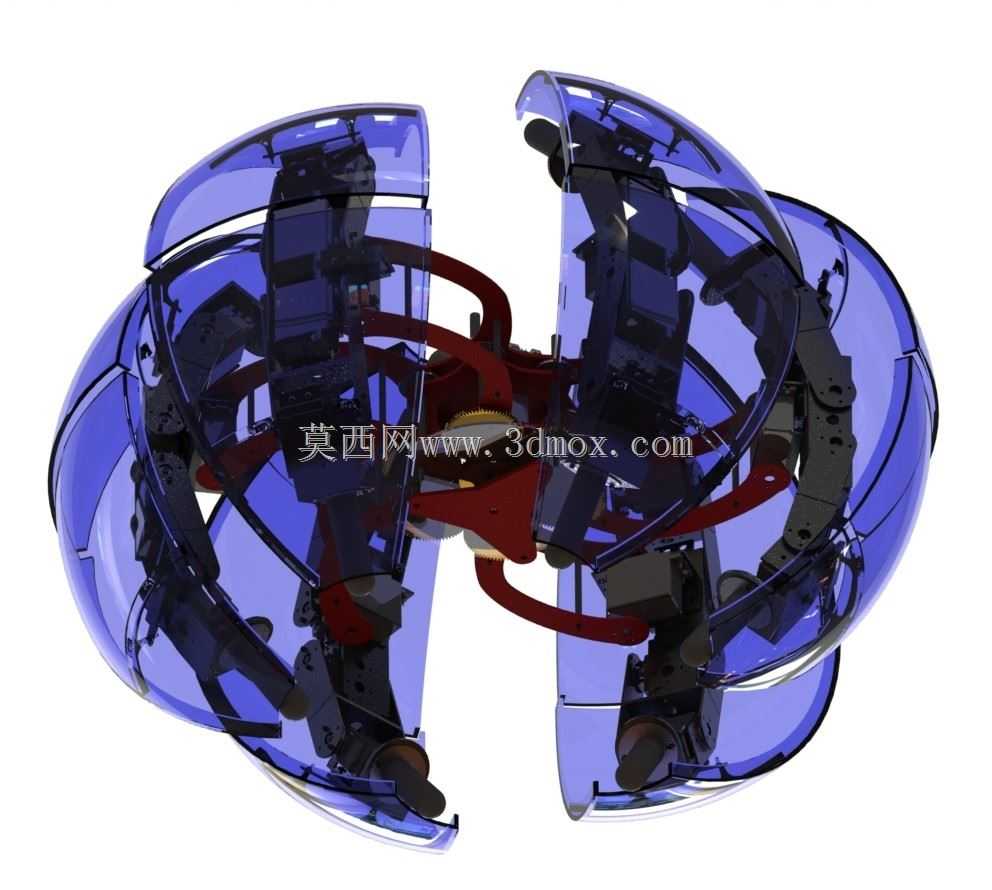

　　适合相对平缓的碎石地形通行，六足步态下稳定性更强，可攀爬高度不超过单足伸展长度三分之二的垂直障碍，也能在倾斜角度超过30度的坡面保持稳定驻停。单组行走足采用多关节串联结构，每个关节配置独立的驱动单元，足端设计有防滑接触垫，可在光滑硬质地面、松散沙土表面都获得足够的抓附力，关节转动角度经过运动学仿真校核，不会出现运动干涉问题，同时预留了足够的走线空间，可容纳驱动线缆、探测元件的信号传输线缆。球形外壳采用分瓣式拼接结构，每瓣外壳都通过铰接结构与内部主框架连接，外壳瓣片之间预留有足够的间隙，既不会在行走足收展过程中发生剐蹭，也能在球体滚动时为内部元件提供防护，外壳表面做了流线型处理，减少滚落过程中的卡滞概率，

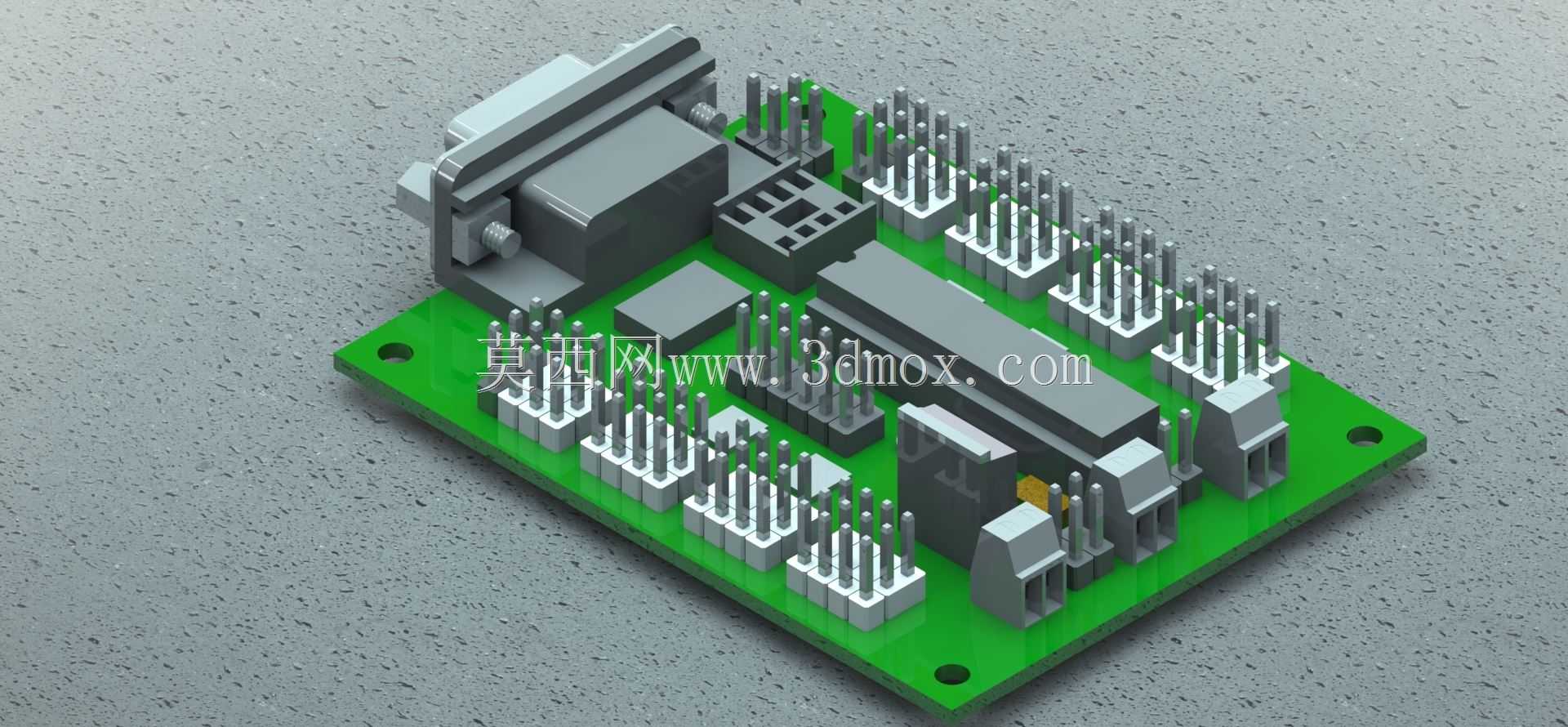

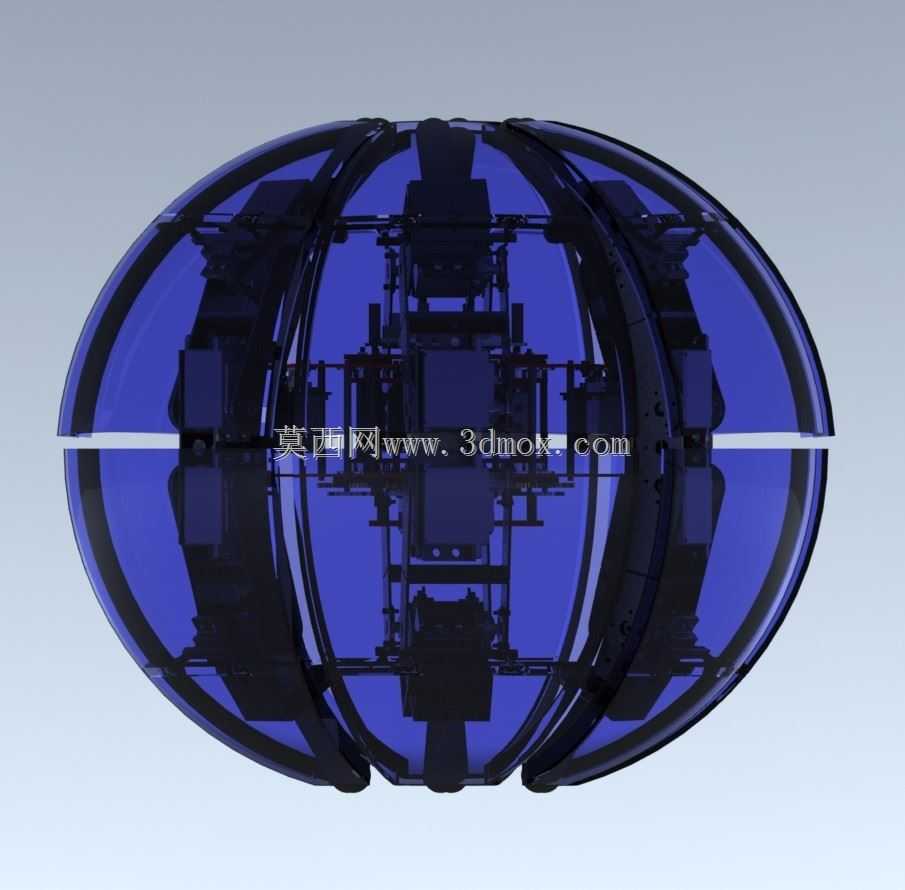

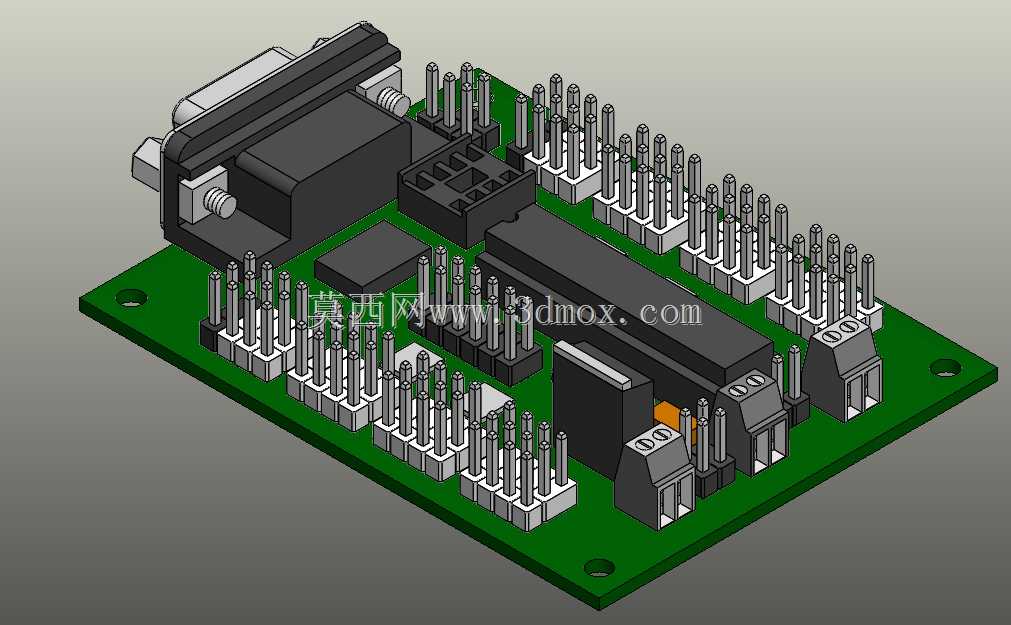

　　同时外壳上预留有探测传感器的安装窗口，可根据实际作业需求搭载视觉摄像头、气体传感器、温度传感器等不同探测模块，窗口位置做了密封结构设计，可适配多尘、浅水环境下的作业需求。内部主框架采用分层式布局，上层为探测元件与控制模块安装位，中层为驱动控制板与电源模块安装位，下层为行走足的关节驱动安装基座，各层之间通过减震柱连接，可抵消行走、滚动过程中产生的振动，避免精密电子元件受振动影响出现故障。从安装边界来看，收拢状态下整体为完整球体，直径尺寸可根据搭载的探测模块大小调整，基础版本直径控制在400毫米以内，可通过常规尺寸的管道、建筑缝隙，单足完全伸展后整体高度可达球体直径的1.2倍，行走过程中重心始终保持在支撑多边形范围内，不会出现侧翻问题。

　　设计过程中针对六足的运动协调性做了反复校核，通过调整各关节的转动角度范围，确保行走过程中每一步的足端落点都在稳定区域内，同时对球形外壳的开合角度做了限位设计，避免外壳瓣片张开角度过大影响整体防护效果，各驱动关节的输出扭矩经过匹配计算，可在满载探测模块的状态下支撑整体完成行走、攀爬动作，电源模块的安装位置设计在整体重心最低点，进一步提升了设备在坡面、障碍地形下的稳定性。不同于常规的多足移动机器人，这款设备结合了球形结构的易投放、抗冲击优势与六足结构的强地形适应能力，不需要额外的投放辅助设备，可直接通过抛掷方式进入人员无法抵达的危险作业区域，落地后可自动展开行走足进入作业状态，作业完成后也可收拢行走足通过滚动方式快速撤离，在应急救援、地质勘探、安防侦测等领域都有较强的实用价值。
