NEMA17电机90度L型4040铝型材安装支架

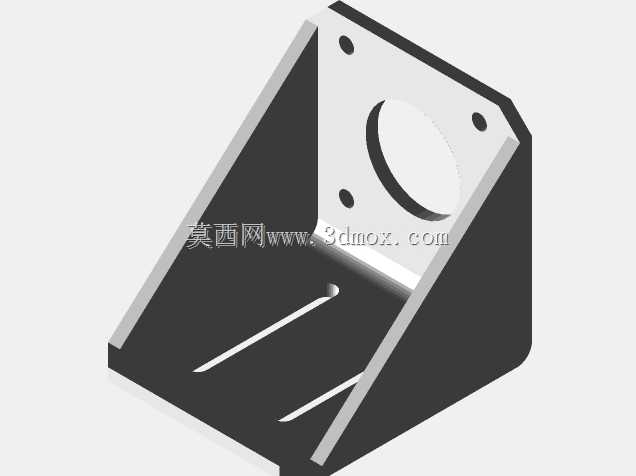

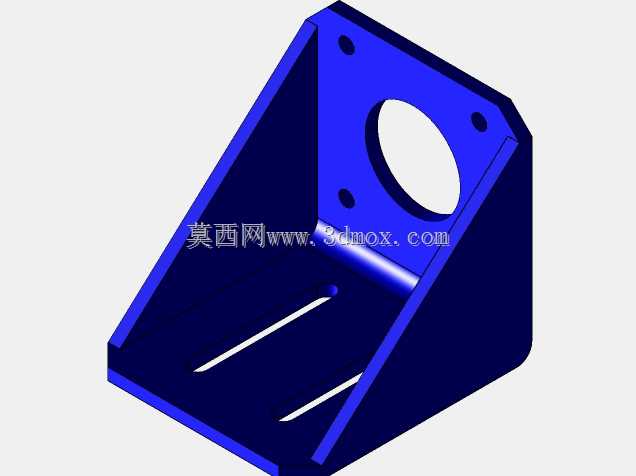

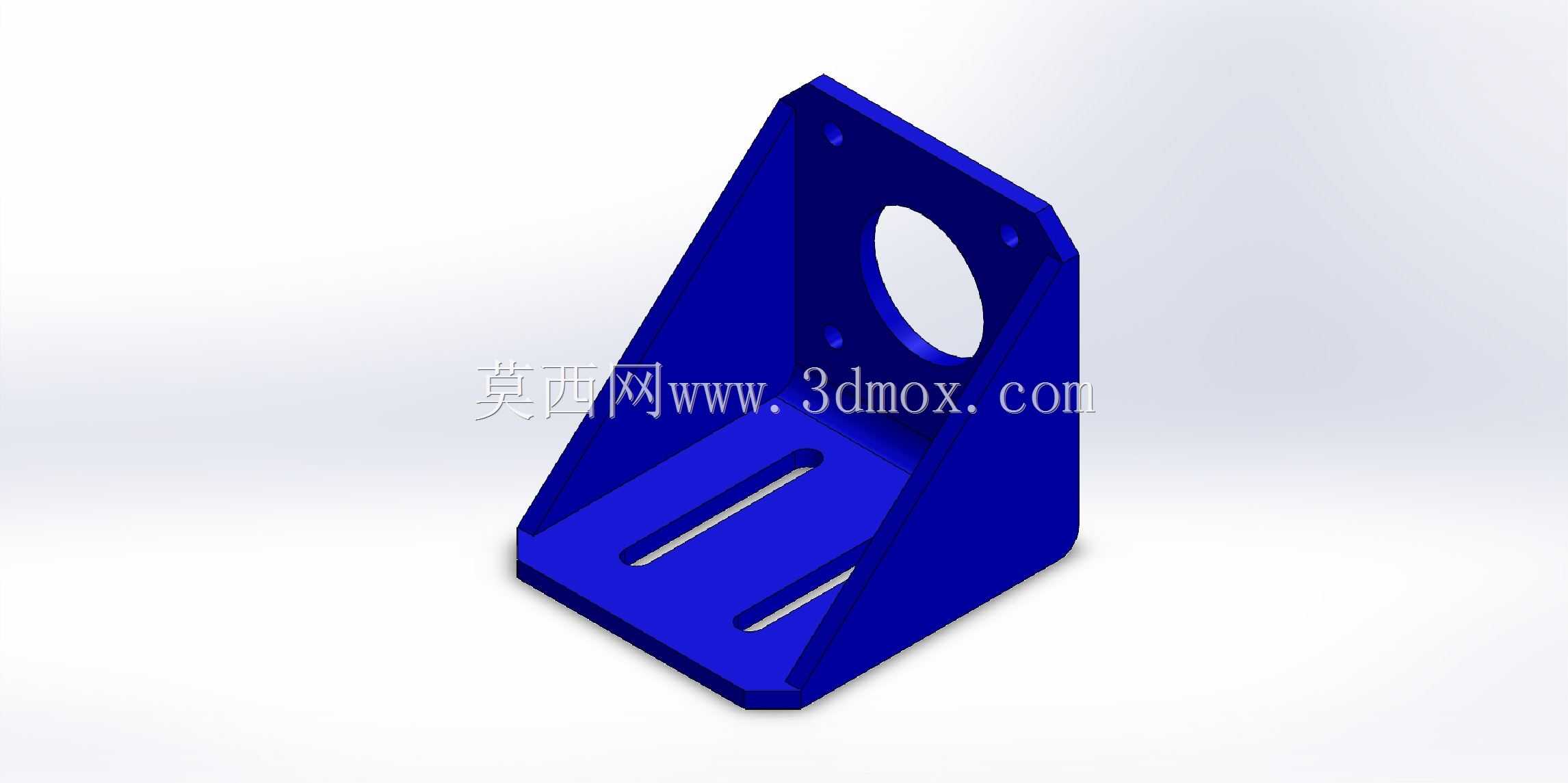

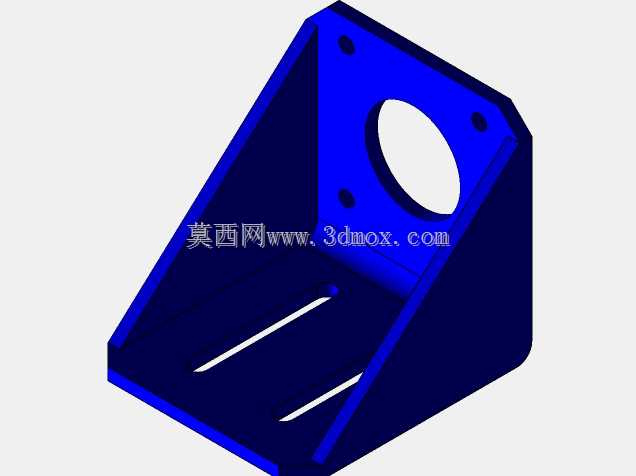

　　在桌面级数控设备、小型自动化模组以及开源3D打印设备的搭建过程中，步进电机的安装固定往往是整机结构刚性的核心影响点，尤其是需要将电机输出轴与型材安装面呈90度垂直布置的场景，常规的平板安装座无法满足空间转向的支撑需求，很容易出现电机轴与传动机构同轴度偏差、运行时支架共振抖动的问题。这款针对NEMA17规格步进电机设计的90度安装支架，专门适配4040系列V槽铝型材的安装场景，解决了非标设备搭建中直角转向安装的适配痛点。从结构设计逻辑来看，支架采用一体化L型折弯式结构，两个垂直的安装面分别承担电机固定与型材连接的功能，省去了拼接式支架需要额外紧固件连接直角面的装配步骤，也避免了拼接缝隙带来的安装精度损失。

　　电机安装面预留了对应NEMA17标准安装孔位的过孔与中心避让圆孔，中心孔的尺寸刚好可以容纳电机输出轴端的轴承座凸起，让电机端面可以完全贴合支架安装面，不会出现局部悬空导致的受力不均，四个安装孔的位置度公差控制在0.1mm以内，保证电机安装后输出轴的垂直度符合传动要求，不会因为孔位偏差导致电机安装时出现强制对位，长期运行损坏电机端盖轴承。与4040V槽型材连接的底面，设计了两条平行的长条形腰型孔，腰型孔的宽度适配40系列型材常用的T型螺栓、滑块螺母的尺寸，长度方向预留了足够的调整余量，安装时可以沿着型材的槽道方向微调支架的固定位置，方便对齐同步轮、丝杠等传动部件的中心距，不需要在型材上重新打孔攻丝，大幅降低现场装配的调整难度。腰型孔的沉台设计可以让螺栓头完全沉入支架底面，保证支架和型材表面完全贴合，不会因为螺栓凸起导致安装面倾斜。支架的两个垂直面之间设置了三角形加强筋结构，从靠近电机安装孔的位置一直延伸到底面腰型孔的外侧边缘，筋板的厚度与主体壁厚保持一致，在不额外增加过多重量的前提下，大幅提升了直角连接处的抗扭刚性——当电机带动同步带或者丝杠输出扭矩时，反作用力会集中在直角折弯位置，加强筋可以有效分散应力，避免长期负载下支架出现直角变形，导致电机轴偏斜、传动卡滞的问题。从实际应用场景来看，这类支架多用于小型皮带传动模组的电机端固定、3D打印机的Z轴电机垂直安装、小型桌面雕刻机的主轴转向固定，

　　以及各类非标自动化检测设备中需要将NEMA17电机垂直布置在铝型材框架上的工位。相比采用角码搭配平板转接的安装方式，一体化支架的安装累积误差更小，整体占用的空间更紧凑，不需要额外搭配多个紧固件，装配效率更高。在安装边界的适配性上，支架的整体外轮廓尺寸完全适配4040型材的截面宽度，安装后不会超出型材的侧边轮廓，不会和型材上安装的其他部件产生空间干涉；电机安装面的高度刚好匹配NEMA17电机的机身安装端尺寸，安装后电机尾部不会和型材表面产生磕碰，预留的走线空间也可以方便电机线缆的布置，不会出现线缆被支架挤压破损的情况。设计时还对支架的所有棱角做了倒角处理，避免装配时锋利的边角划伤操作人员或者线缆绝缘层，安装孔的边缘都做了去毛刺处理，

　　螺栓穿入时不会出现卡滞。对于结构设计从业者来说，这类安装件的设计核心不在于复杂的曲面造型，而在于对标准件安装尺寸的精准适配、对实际装配场景中调整余量的预留，以及对受力位置的刚性强化，很多新手设计这类支架时容易忽略腰型孔的调整空间、忘记做加强筋导致刚性不足，或是中心避让孔尺寸不够导致电机无法贴合安装面，这款支架的结构细节刚好覆盖了这些实际装配中容易踩中的设计误区，不管是直接用于设备搭建，还是作为同类安装支架的设计参考，都具备很强的实用价值。在实际选型使用时，只需要确认所用电机为标准NEMA17安装尺寸、框架型材为4040V槽规格，就可以直接装配使用，腰型孔的调整范围可以覆盖大部分同步传动的中心距调整需求，不需要二次加工即可完成安装。
