钢管框架式越野巴吉赛车三维结构设计

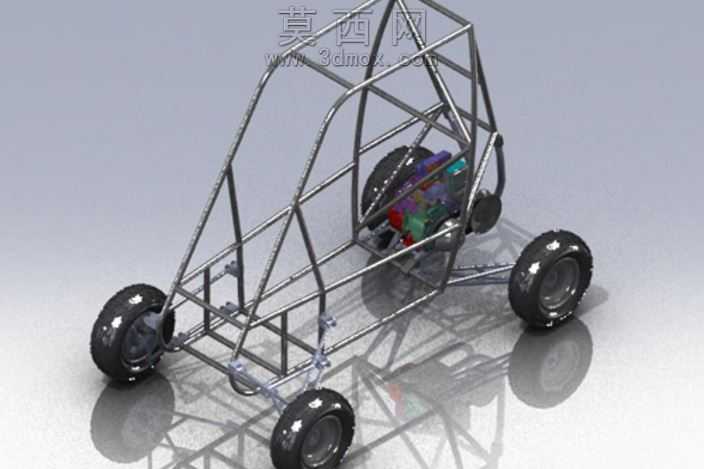

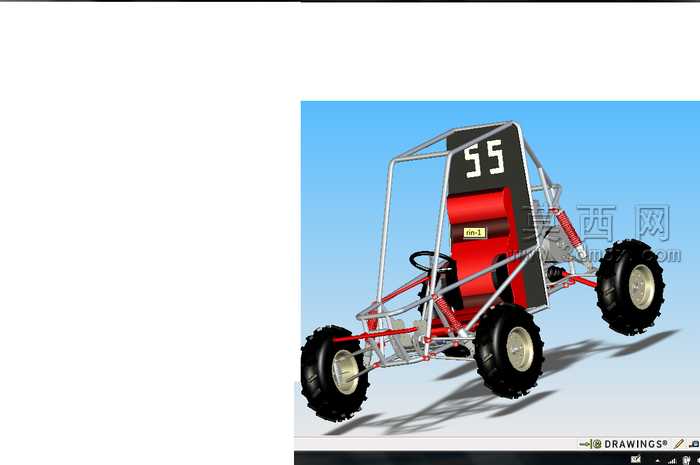

本作品为钢管桁架结构的Minibaja越野赛车三维建模成果，建模过程严格遵循巴哈赛车的设计规范与越野赛事的使用需求，采用自顶向下的设计思路完成整车结构搭建。建模阶段首先确定整车的轴距、轮距、质心高度等核心参数，以空间线框搭建钢管车架的基准骨架，所有管件的排布均经过受力路径推演，确保车架在承受跳跃冲击、侧向过弯载荷时具备足够的结构强度与抗扭刚度，同时兼顾轻量化设计目标，在非受力区域合理缩减管件规格以控制整车整备质量。车架部分采用圆形钢管的实体建模方式，精准还原每一处管件的弯折角度、对接焊缝位置，对驾驶舱区域做了强化的防滚结构设计，形成环绕驾驶员的封闭防护笼，符合越野赛车的安全设计要求。行走系统部分还原了大颗粒越野轮胎的胎面花纹细节，对轮毂、转向节、悬架摆臂的连接点位做了精准的装配约束，可直观呈现前轮转向、后轮随悬架跳动的运动关系；动力单元区域整合了发动机总成、传动部件的简化建模，清晰展示动力输出路径与车架的安装固定方式。渲染阶段采用哑光金属材质赋予钢管车架，还原金属管材的真实质感，轮胎采用高粗糙度的橡胶材质，搭配半透明的工程塑料材质覆盖发动机周边的护板部件，场景采用柔和的影棚布光，通过地面反射效果突出整车的结构轮廓与空间层次感，所有部件的装配关系清晰无干涉，可用于赛事方案展示、结构教学演示、零部件加工参考等场景，完整呈现了小型越野赛车从骨架搭建到系统整合的全流程设计逻辑。
