法兰式钛合金截止阀结构设计

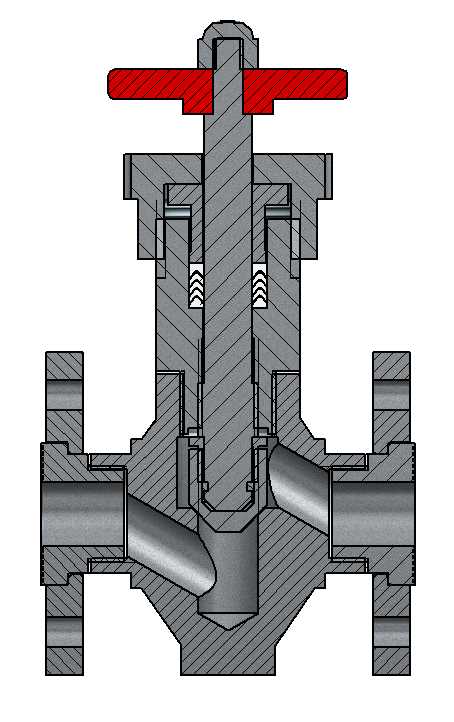

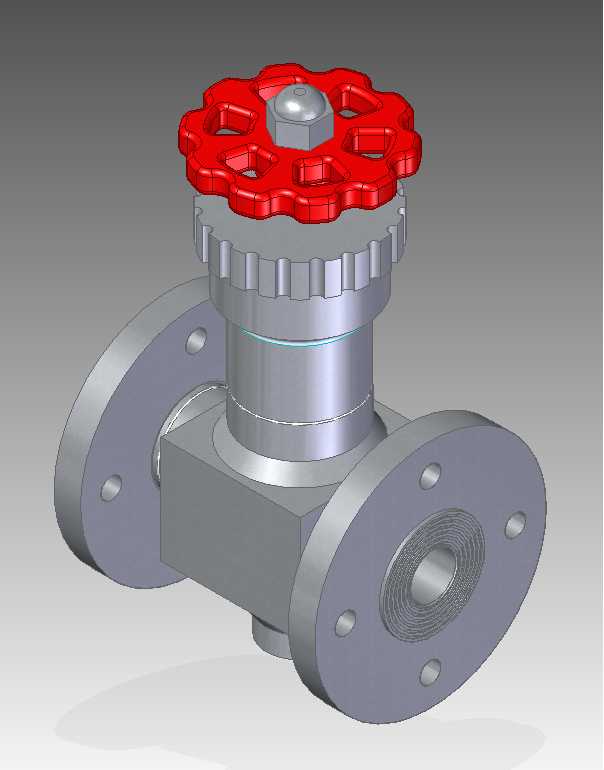

这款钛材质法兰连接截止阀，主要面向强腐蚀介质输送管路的通断控制场景，常见于化工湿法冶炼、氯碱生产、海水淡化处理、酸性介质输送等对材质耐蚀性有严苛要求的工业管路系统中，相比普通铸钢、不锈钢阀门，钛材的抗氯离子、强酸腐蚀特性可大幅降低管路跑冒滴漏风险，延长恶劣工况下的阀门服役周期。从结构设计逻辑来看，模型采用手轮驱动的明杆式结构，顶部红色花型手轮做了多道镂空加强筋设计，既减轻手轮自重，又能保证手动操作时的握持摩擦力，无需额外辅助工具即可完成启闭操作，手轮与阀杆的连接采用六角螺母锁紧结构，可避免长期操作后手轮与阀杆出现打滑松脱。阀杆上部设置了带滚花的锁紧压盖结构，可配合填料函实现阀杆处的动密封，滚花结构也方便日常维护时徒手调整填料压盖的压紧力，无需借助扳手即可完成填料预紧，降低现场运维的工具依赖。阀体两侧采用凸面法兰连接结构，法兰端面加工了多圈同心圆密封水线，可配合非金属垫片实现管路连接的静密封，法兰上的螺栓孔做了均匀圆周排布，适配同压力等级的标准管路法兰，安装时无需额外加工适配法兰，可直接与现有管路对接。设计过程中充分考虑了安装边界约束，阀体中部的方形流道结构做了圆弧过渡处理，既保证介质流道的通畅性，减少流阻损失，又能避免直角结构带来的应力集中，阀瓣密封面采用平面密封结构，相比锥面密封加工难度更低，现场研磨修复也更易操作，适合运维条件有限的工业现场。整体结构的尺寸链设计充分考虑了手轮操作空间，手轮外径大于阀体法兰外径，操作时不会被法兰螺栓磕碰，阀杆升降行程与阀瓣开启高度做了匹配设计，全开状态下阀瓣完全抬离流道，不会对介质流动造成截流，可有效降低介质冲刷阀瓣密封面的概率。从安装适配性来看，阀体底部预留了定位凸台，可在管路安装时配合支架做承重支撑，避免长管路运行中阀门自重对法兰连接面造成额外弯矩，提升管路长期运行的密封可靠性。
