钢管拼接式赛车防滚框架结构设计

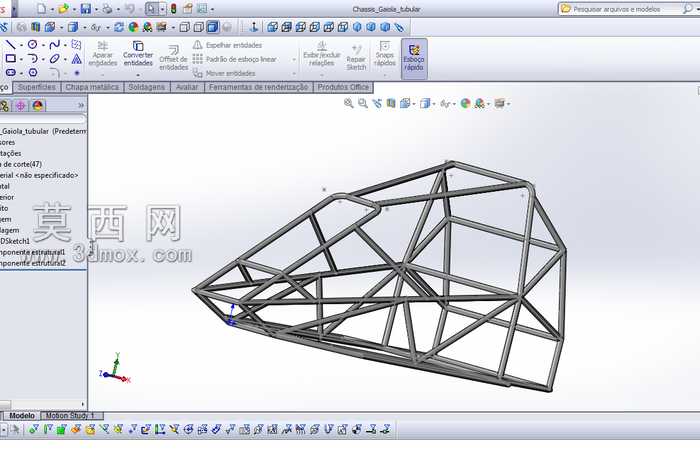

本作品为赛车专用钢管桁架式防滚骨架三维建模成果，建模阶段依托参数化三维设计环境完成全流程搭建，首先以赛车座舱的人机工程边界、碰撞防护安全标准为核心依据，绘制整体轮廓的三维基准草图，确定车头收窄的楔形造型、座舱区域的乘员安全空间边界、后部动力舱的安装预留尺寸，所有基准线条均添加完全定义的几何约束，确保后续管件排布不会出现空间干涉问题。建模过程中采用结构构件生成功能，统一选用圆形空心钢管作为基础型材，按照桁架结构的力学传力路径逐段排布管件：车头区域采用多组斜向交叉管件构成溃缩吸能结构，能够在正面碰撞时通过管件的有序变形吸收冲击能量，减少传递到座舱的冲击力；座舱周边设置多道闭合环形加强框，门框位置采用斜向支撑管件补强，避免侧碰时框架出现大变形侵入乘员生存空间；顶部设置纵横交错的防滚横梁，满足翻滚工况下的顶部承压要求，所有管件的连接节点均做共线、共面的几何校验，确保相邻管件的端面完全贴合，不存在错位、间隙问题，为后续的焊接工艺模拟提供精准的模型基础。材质配置阶段为所有钢管构件赋予高强度合金钢材质属性，设置对应的密度、弹性模量、屈服强度等物理参数，可直接对接后续的有限元力学仿真环节，验证不同碰撞工况下的结构强度与变形量。渲染阶段采用金属哑光质感的材质表现，搭配浅灰色纯色背景突出框架的空间结构关系，通过等轴测视角完整呈现整体的桁架排布逻辑，同时可通过剖面视图、隐藏局部管件的方式，展示内部关键节点的连接细节与空间避让设计。整个设计遵循轻量化与高刚性的平衡原则，在保证结构防护性能达标的前提下，尽可能减少冗余管件的使用，降低整体车架重量，兼顾赛车的动力性能表现与安全防护需求，模型的所有管件参数均可编辑调整，可根据不同车型的尺寸需求、赛事安全标准快速修改管径、壁厚、排布位置，适配不同级别赛车的改装与设计需求。
