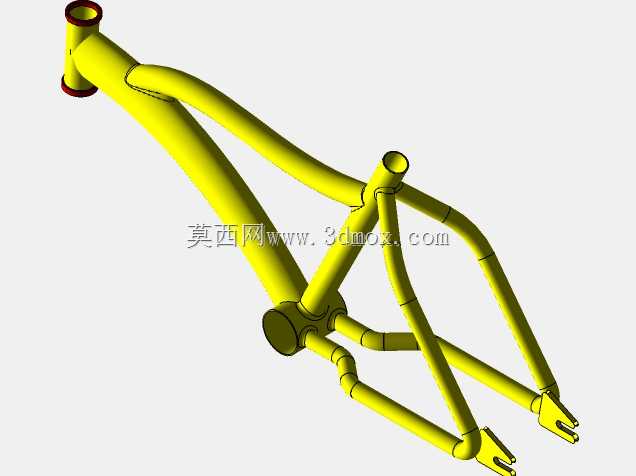

硬尾BMX小轮车车架三维结构设计

　　本次呈现的车架结构针对小轮特技骑行场景开发，整体采用经典硬尾钻石型衍生布局，区别于常规通勤自行车的几何设定，针对特技动作的受力特性做了针对性的管材走向优化。从结构受力逻辑来看，头管区域采用加厚壁管材设计，作为前叉与车把的安装基座，需要承接落地冲击、转向扭矩的复合载荷，头管上下端预留标准碗组安装位，同轴度公差控制在0.05mm以内，保证转向动作的顺滑无卡顿。上管与下管采用不等径异型管弯折成型，上管从头部向后上方平缓延伸至座管连接处，下管则以更大的倾斜角度连接头管与五通区域，两根主横梁形成稳定的三角受力结构，在保证侧向抗扭刚度的同时，预留出足够的腿部活动空间，满足特技动作中腿部大幅度摆动、车身提拉的操作需求。座管区域采用短立管设计，

　　区别于长途骑行车型的长座管设定，适配小轮车骑行中多数时间站立操控的使用习惯，座管接口采用标准口径设计，兼容常规座杆的快拆或锁死安装。后三角部分采用对称双叉臂结构，后上叉从座管连接处向后下方延伸，后下叉从五通位置向后水平延伸，二者在后轮轴安装位汇合，尾端采用开叉式 dropout 设计，开口方向朝向正后方，方便后轮的快速拆装与链条张紧度调整，叉臂间距严格匹配标准小轮车轮组的花鼓宽度，同时预留足够的轮胎间隙，避免大角度转向或颠簸路面下轮胎与车架发生剐蹭。五通位置作为整车动力传输的核心节点，采用加厚一体式衬套结构，连接下管、座管、后下叉三个方向的管材，承接脚踏踩踏的扭矩输出，中轴安装位的同轴度、端面平整度均按照骑行器材的行业标准设定，

　　保证牙盘转动无偏摆，动力传输损耗控制在最低水平。所有管材的连接位置均采用平滑过渡的焊接路径设计，避免应力集中点的出现，针对特技骑行中常见的侧向冲击、落地冲击载荷，在管材衔接的应力集中区域做了局部壁厚加强，在控制整体重量的前提下最大化结构强度。从安装边界来看，车架各安装位的尺寸均兼容市售标准规格的小轮车配件，头管适配常规44mm口径碗组，座管适配25.4mm口径座杆，五通适配标准中轴组件，后叉开档尺寸匹配100mm规格后花鼓，不需要额外改装即可完成整车的组装调试。管材弯折的弧度经过反复校验，既保证了焊接工艺的可实现性，也避免了弯折处出现管壁过薄、强度不足的问题，整体几何角度经过优化，前后轮轴距、头管角度、座管角度的搭配，兼顾了特技动作的操控灵活性与高速滑行的稳定性，既可以满足街式特技动作的提拉、旋转需求，也能适应坡道腾跃落地时的载荷冲击。
