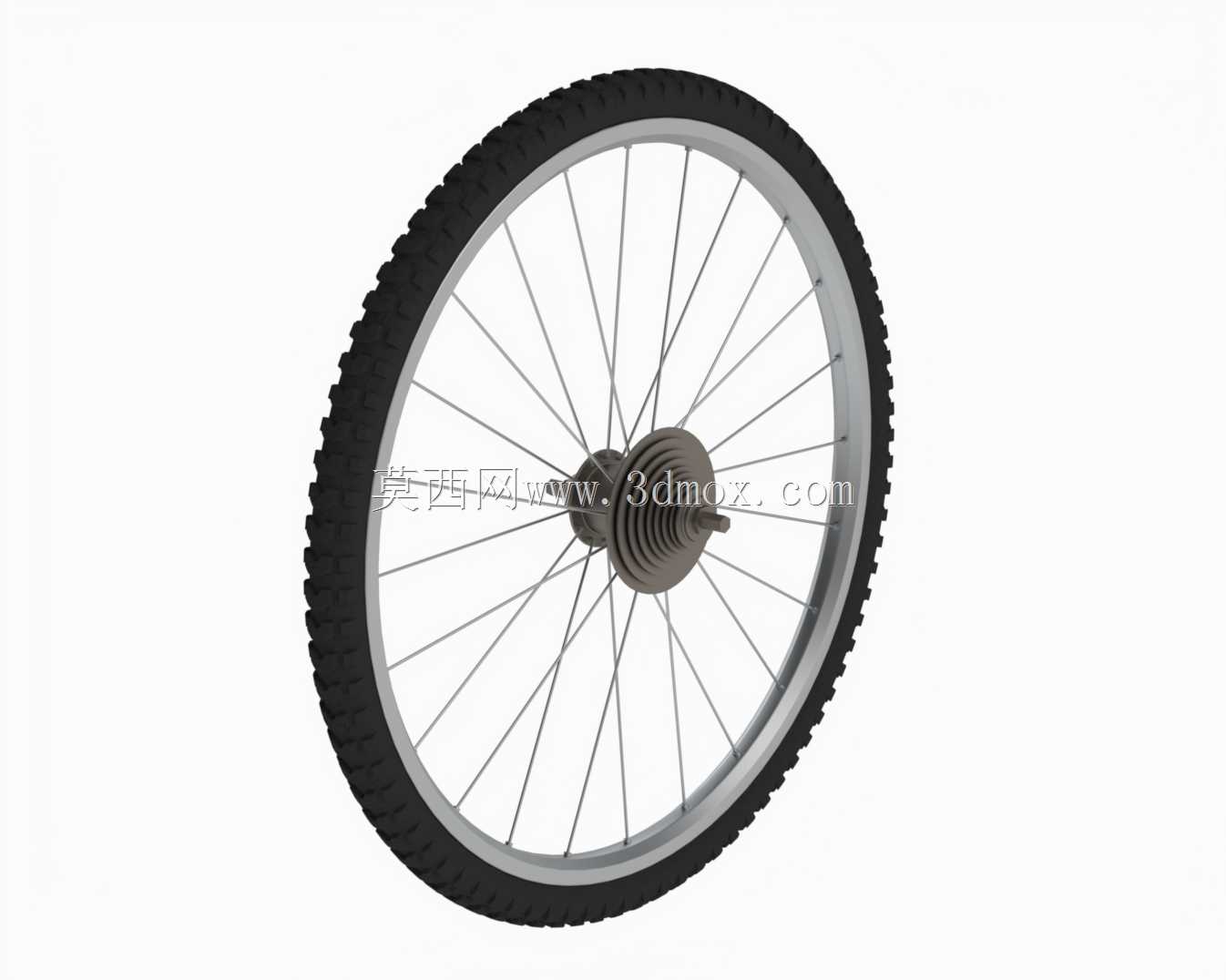

带花鼓辐条结构的山地自行车轮组

　　日常做代步车、山地车结构设计时，轮组是直接决定骑行体验与整车可靠性的核心部件，这套轮组模型完整还原了民用山地车常用轮组的全部装配关系，从外胎、车圈、辐条到花鼓主体没有做结构简化，完全可以直接用于整车装配干涉校验、运动仿真或者结构受力分析。先从实际应用场景说，这类轮组适配26寸常规山地车、城市通勤自行车，日常铺装路面通勤、非铺装路面轻度越野都能覆盖，轮组本身是整车和地面直接接触的部件，既要承担骑行者加整车的全部静载荷，还要过滤路面颠簸带来的冲击载荷，同时要把踩踏的扭矩通过花鼓、辐条传递到车圈带动外胎转动，还要在刹车时提供足够的安装基准，不管是圈刹还是碟刹的安装位，这套模型里的花鼓结构都预留了对应的装配空间。

　　从设计思路上看，这套轮组采用了最成熟的等径辐条交叉编法，32根辐条从花鼓法兰盘均匀引出，和车圈上的辐条孔一一对应，这种编法的优势是辐条受力均匀，侧向和径向的刚性平衡做得好，不会出现侧向偏摆过大或者径向吸震不足的问题，日常维护时调整辐条张力也很方便，不需要特殊的编法经验。花鼓部分采用了深沟球轴承的内置结构，模型里完整还原了轴承安装位、轴芯、塔基的装配关系，塔基的棘齿结构也做了细节还原，完全符合常规卡式飞轮的安装尺寸，不需要额外修改就能直接适配市面上主流的8-10速卡飞。外胎部分做了块状越野胎纹的细节还原，胎齿的高度、间距都是按照轻度越野胎的实际尺寸建模，胎体和车圈的配合位做了标准的钩边结构，和车圈的胎唇安装位完全匹配，装配时不会出现胎唇卡不紧、充气后滑圈的问题。

　　说下安装边界和外形尺寸，这套轮组的整体外径是660mm，适配标准26寸车圈，车圈宽度是25mm，适配1.95-2.1宽度的山地外胎，花鼓的开档尺寸是前轮100mm快拆规格，轴芯直径是9mm，完全符合主流山地车前叉的安装开档标准，不需要调整前叉开档就能直接安装。辐条的长度是按照交叉编法计算的准确尺寸，建模时已经做了辐条帽的配合结构，车圈上的辐条孔带沉台，辐条帽安装后不会突出车圈内壁，不会硌破内胎。在做整车装配的时候，要注意轮组和前叉叉脚的安装间隙，快拆杆锁紧后轮组的居中偏差要控制在1mm以内，不然会出现骑行时轮组偏摆、蹭刹车块的问题。另外轮组和车架后下叉、前叉腿的侧向间隙要留够至少5mm，避免大冲击行程下轮胎蹭叉体。

　　从功能特性上看，这套轮组的结构兼顾了刚性和重量，花鼓的壳体采用铝合金结构的建模厚度，轴承位的壁厚做了加强处理，避免大力踩踏或者飞落差时花鼓壳体开裂，辐条采用2mm等径不锈钢辐条的建模尺寸，张力均匀的情况下可以承受120kg以上的总载荷，完全满足日常通勤和轻度越野的使用需求。外胎的胎纹设计兼顾了铺装路面的低滚阻和非铺装路面的抓地力，中间连续的胎纹块在铺装路面滚动时阻力小，两侧的突出胎齿在过弯倾斜时能提供足够的侧向抓地力，不会出现侧滑的问题。做结构仿真的时候，可以直接给花鼓轴芯位置施加固定约束，在车圈的接地位置施加垂直载荷、侧向载荷和驱动扭矩，就能算出辐条的张力分布、车圈的形变量，给后续的结构优化提供准确的参考。另外这套模型的所有配合面都做了准确的公差预留，轴承和花鼓壳体的配合是过渡配合，轴芯和轴承内圈是间隙配合，装配时不需要额外修配就能顺利组装，完全符合实际生产的装配工艺要求。
