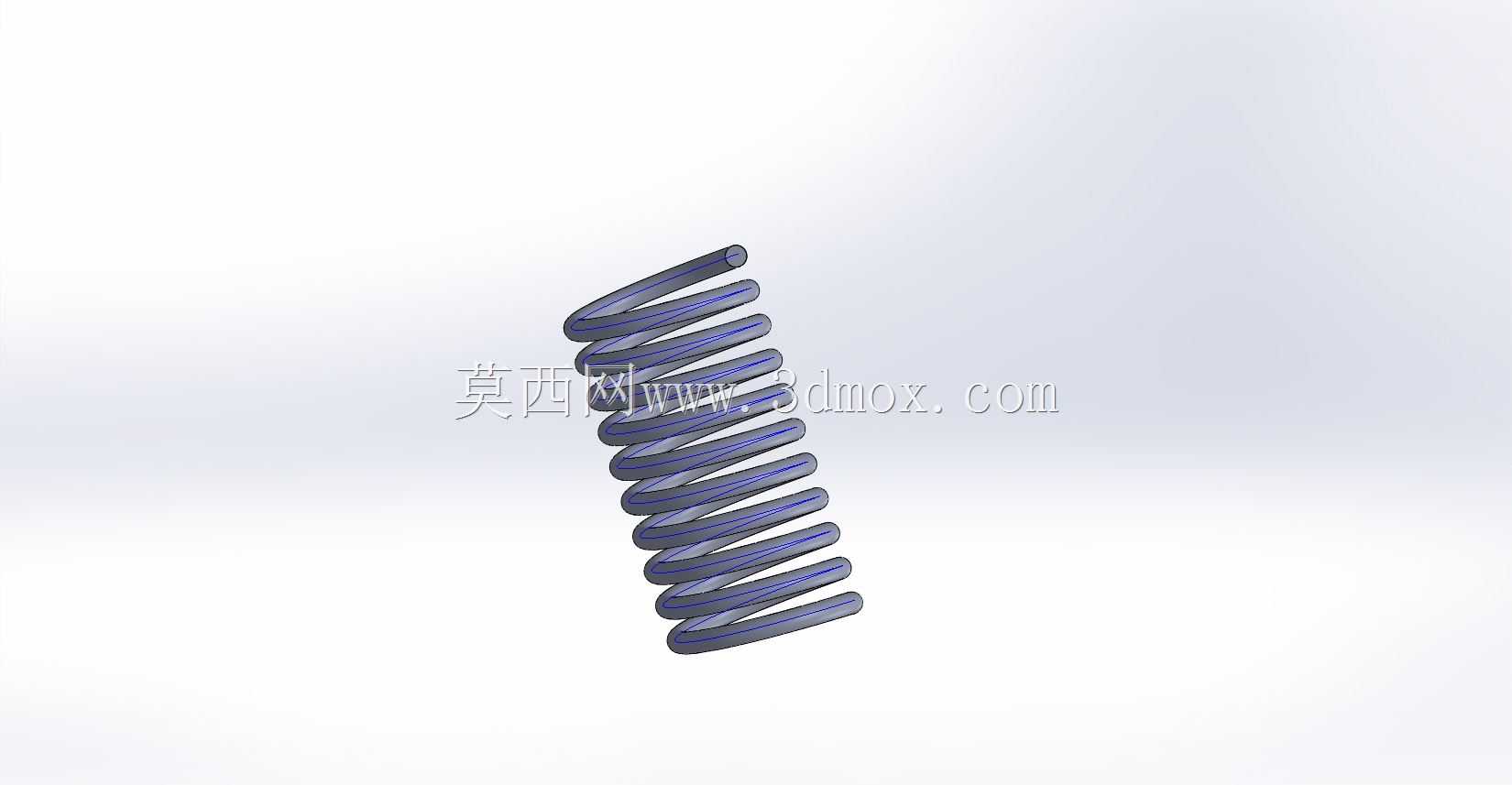

变径圆柱螺旋压缩弹簧结构设计方案

　　做机械结构设计快十二年，经手的弹性元件选型和改型没有一百也有八十，这次的变径螺旋压缩弹簧结构，是去年给汽配厂做悬架缓冲辅件时攒下的成熟方案，当时前后改了七版簧丝走向和节距参数，才把疲劳寿命和缓冲行程的平衡点找对。很多刚入行的工程师总觉得弹簧是标准件，直接查手册选就行，真到非标设备里碰过行程受限、安装空间异形、载荷非线性的工况就知道，现成的标准簧根本卡不上边界，要么装不下，要么压并行程不够，要么刚度曲线匹配不上载荷变化，最后还是得自己从头算参数、建三维模型走验证流程。

　　先说实际应用场景，这类一端大径一端小径的变径压缩簧，适配的都是安装孔带台阶、或者支撑端和受力端直径不一致的工况，最常见的就是汽车减震器的辅簧、小型冲压设备的复位簧、自动化产线挡料机构的缓冲簧，还有医疗器械里骨科植入配套的撑开复位弹性件——哦对，之前给医疗设备厂做的胫骨髓内钉配套撑开簧，就是用的类似变径结构，大端卡在骨皮质的台阶位，小端穿入髓腔窄段，不会出现等径簧在窄腔里卡滞、偏磨的问题。和等径圆柱簧比，变径结构的压并高度可以做的更小，相同安装长度下能获得更长的有效压缩行程，而且大端支撑面积更大，压并时的稳定性更好，不会像等径簧在大载荷下出现侧向屈曲、簧圈错位的问题。

　　设计思路上，第一步不是急着画螺旋线，而是先卡安装边界：先确定两端的安装基准，大端的外径要比安装沉孔的直径小0.8-1.2mm，留足装配间隙，避免安装时簧圈刮蹭孔壁造成表面涂层脱落，影响疲劳寿命；小端的外径要适配受力端的导杆直径，导杆和簧圈内径的间隙控制在0.3-0.5mm，间隙太小会因为加工公差导致簧圈卡滞在导杆上，间隙太大又会让弹簧压缩时出现偏斜，导致局部簧圈应力集中提前断裂。然后是节距的设计，不能从头到尾用等节距，靠近大端的三分之一簧圈节距要稍小，这部分是压并时的先接触段，刚度稍低，能吸收初始接触的冲击载荷；中间段节距均匀，是主工作段，保证刚度线性稳定；靠近小端的最后两圈要做并圈磨平处理，作为受力支撑端，磨平的支撑面长度不小于簧圈周长的四分之三，保证受力时端面和支撑件完全贴合，不会出现点接触造成的局部压痕。

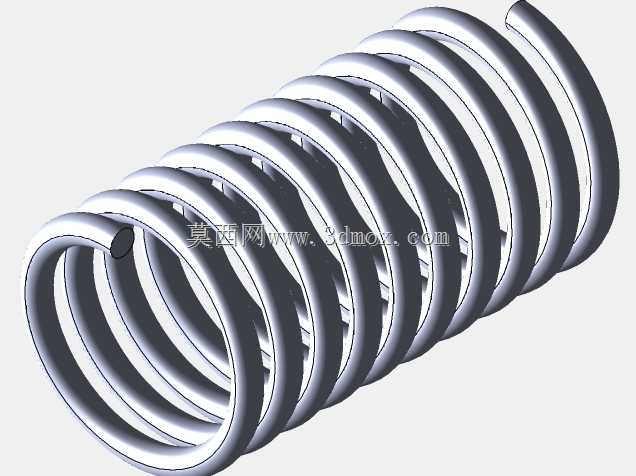

　　簧丝的走向要注意螺旋升角的过渡，因为两端直径不一样，不能直接用两端直径差做锥形螺旋线，那样中间段的簧丝曲率变化太突兀，应力集中系数会比平滑过渡的结构高30%以上，建模的时候要做螺旋线直径的渐变过渡，从大端到小端的直径变化率控制在每圈直径递增量不超过簧丝直径的1.5倍，让每一圈簧丝的曲率变化平滑，避免局部应力超标。还有两端的收尾结构，大端的收尾要做半圈嵌入的并圈，不要留突出的簧丝端头，不然安装时端头会刮蹭安装孔壁，甚至在压缩时端头卡入相邻簧圈的间隙里，造成弹簧卡滞失效；小端的收尾要做向内弯折的磨平处理，端头不要突出簧圈的外轮廓，避免和导杆发生刮蹭。

　　实际选型验证的时候，要先算有效圈数，总圈数是有效圈数加两端的支撑圈数，支撑圈一般每端留1-1.5圈，不要留太多，不然会浪费安装空间，也不能留太少，不然支撑刚度不够容易变形。刚度计算不能直接套等径簧的公式，要把每一圈的直径单独算刚度，再按串联弹簧的刚度公式算总刚度，因为变径簧每一圈的直径不一样，单圈刚度和直径的三次方成反比，直接套等径公式算出来的刚度误差能到40%以上，之前有个徒弟刚入行时直接套等径公式算，做出来的簧刚度比设计值小了一半，装到设备上一压就并圈，根本起不到缓冲作用。还要验算压并应力，压并时的最大切应力不能超过簧丝材料的许用切应力，要是用65Mn做簧丝，热处理后硬度在HRC42-48的话，许用切应力大概在450MPa左右，算的时候要把曲率系数算进去，尤其是小端的簧圈直径小，曲率系数大，应力比大端高不少，很多人算应力只算中间段，最后小端提前断裂就是漏了这部分的验算。

　　安装边界上还要考虑弹簧的自由长度，自由长度要比安装后的预压长度长15%-20%，保证安装后有足够的预紧力，不会在设备空载时出现弹簧松脱、晃动的问题；最大压缩行程下的长度要比压并长度高2-3mm，留足安全余量，避免设备运行时出现冲击压并，造成簧丝永久变形。还有表面处理的匹配，要是用在普通工况下，做发黑处理就行，成本低还能防锈；要是用在腐蚀工况或者户外设备上，要做电泳或者镀锌处理，镀锌层厚度控制在8-12μm，太厚的话会影响簧圈之间的间隙，压缩时出现涂层脱落。建模的时候要把簧丝的圆角过渡做出来，尤其是两端支撑圈和有效圈连接的位置，不要做直角衔接，直角处的应力集中很容易成为疲劳断裂的起始点，实际生产中断簧的故障，有六成以上都是出在支撑圈和有效圈的过渡位置。

　　之前做冲压设备的复位簧时，一开始用的等径簧，安装空间是台阶孔，大孔直径32mm，小孔直径18mm，等径簧要么做的太细在大孔里晃，要么做的太粗穿不进小孔，后来改成大端外径30mm、小端外径16mm的变径簧，完美适配台阶孔，压并高度比原来的等径簧小了8mm，刚好在有限的安装行程里满足了复位力的要求，连续冲压12万次都没出现永久变形，比原来的等径簧寿命高了近一倍。还有自动化产线上的挡料缓冲簧，原来用等径簧的时候，因为挡料块的安装导杆细，支撑座的孔大，弹簧经常偏斜，用个两三万次就出现簧圈错位卡滞，换成这种变径结构后，大端卡在支撑座的沉孔里定位，小端套在导杆上导向，偏斜问题直接解决，维护周期从原来的一个月换一次，改成半年检查一次，省了不少运维成本。

　　建模的时候还要注意螺旋线的旋向，要是设备里有相邻的弹簧并排安装，要选相反的旋向，避免压缩时两个弹簧的簧圈勾在一起造成失效；要是弹簧套在螺杆上安装，旋向要和螺杆的螺纹旋向相反，不然弹簧压缩转动时会顺着螺纹松脱。很多新手建模时不注意旋向，最后装配的时候才发现干涉，又回头改模型，浪费不少时间。还有簧丝直径的选择，不要一味选粗的簧丝追求高刚度，簧丝越粗，相同直径下的弹簧指数越小，卷制的时候难度越大，残余应力也越高，疲劳寿命反而会下降，弹簧指数一般控制在5-10之间是最合适的，加工难度和寿命都能兼顾。
