喜力5升迷你啤酒桶结构设计

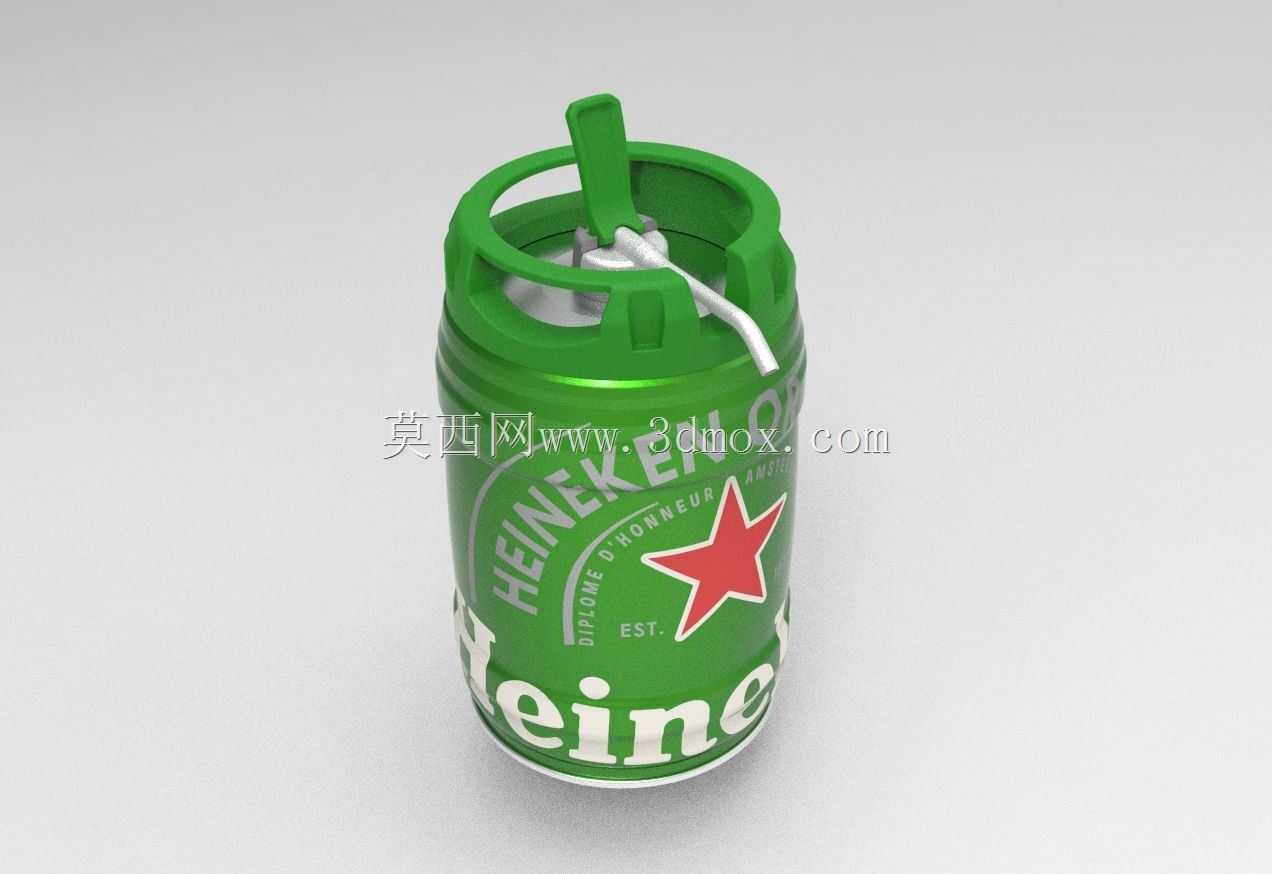

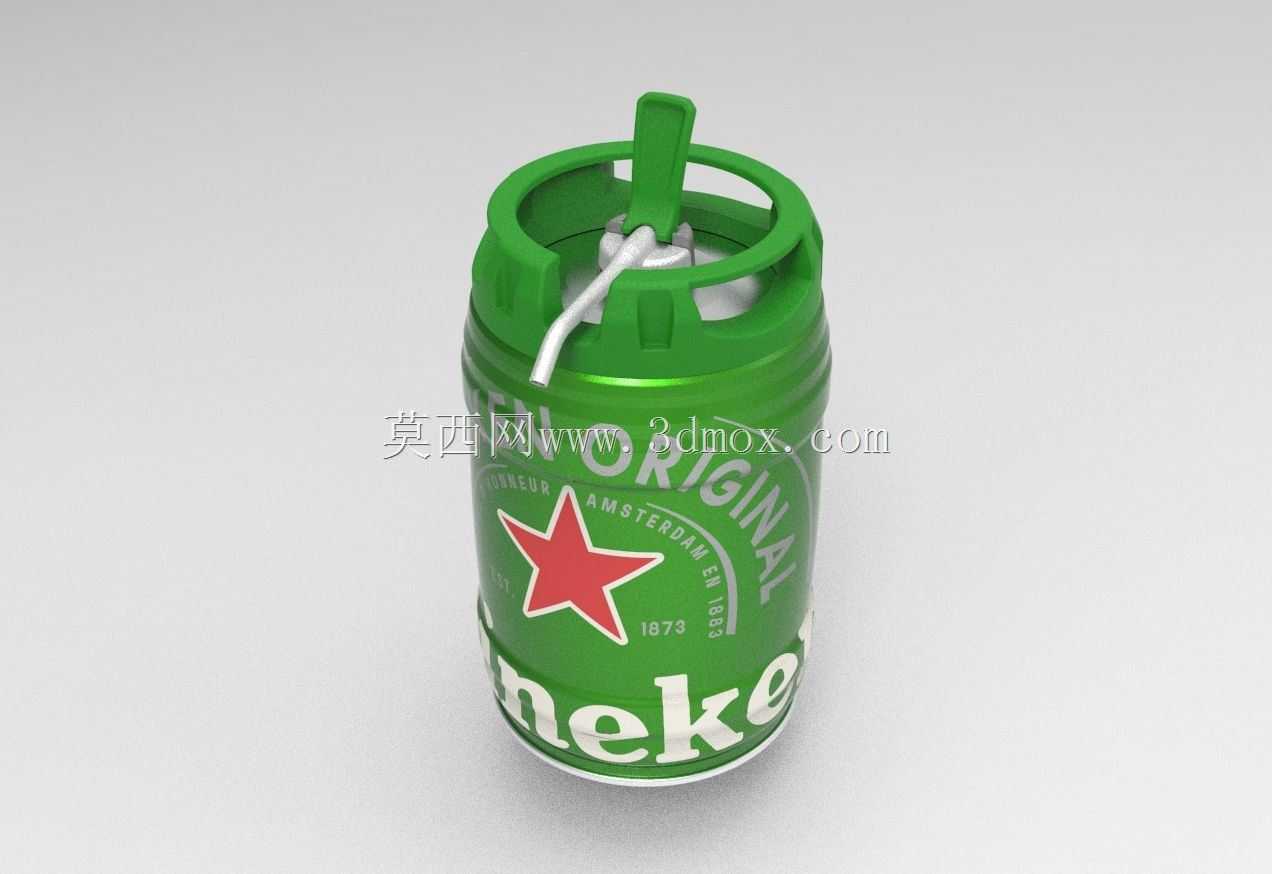

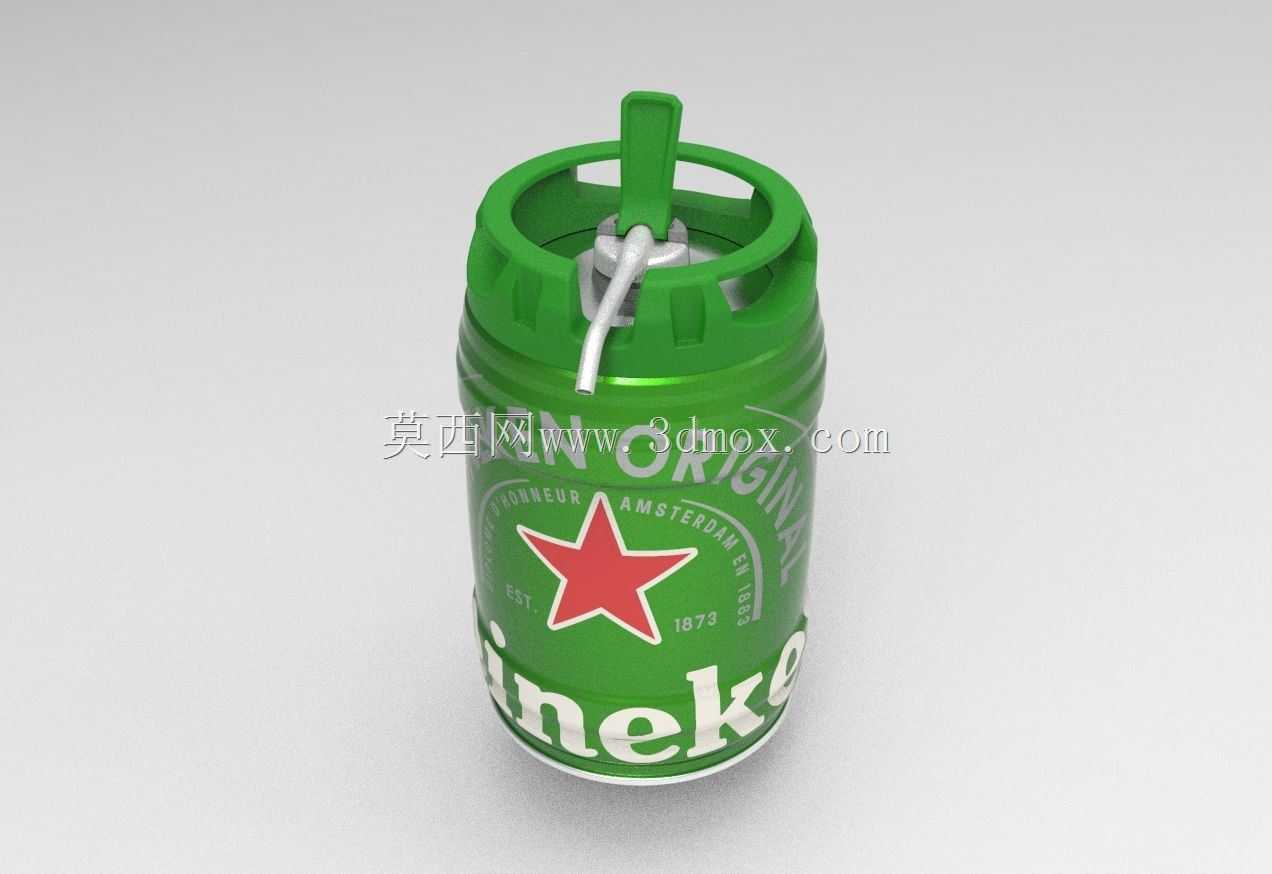

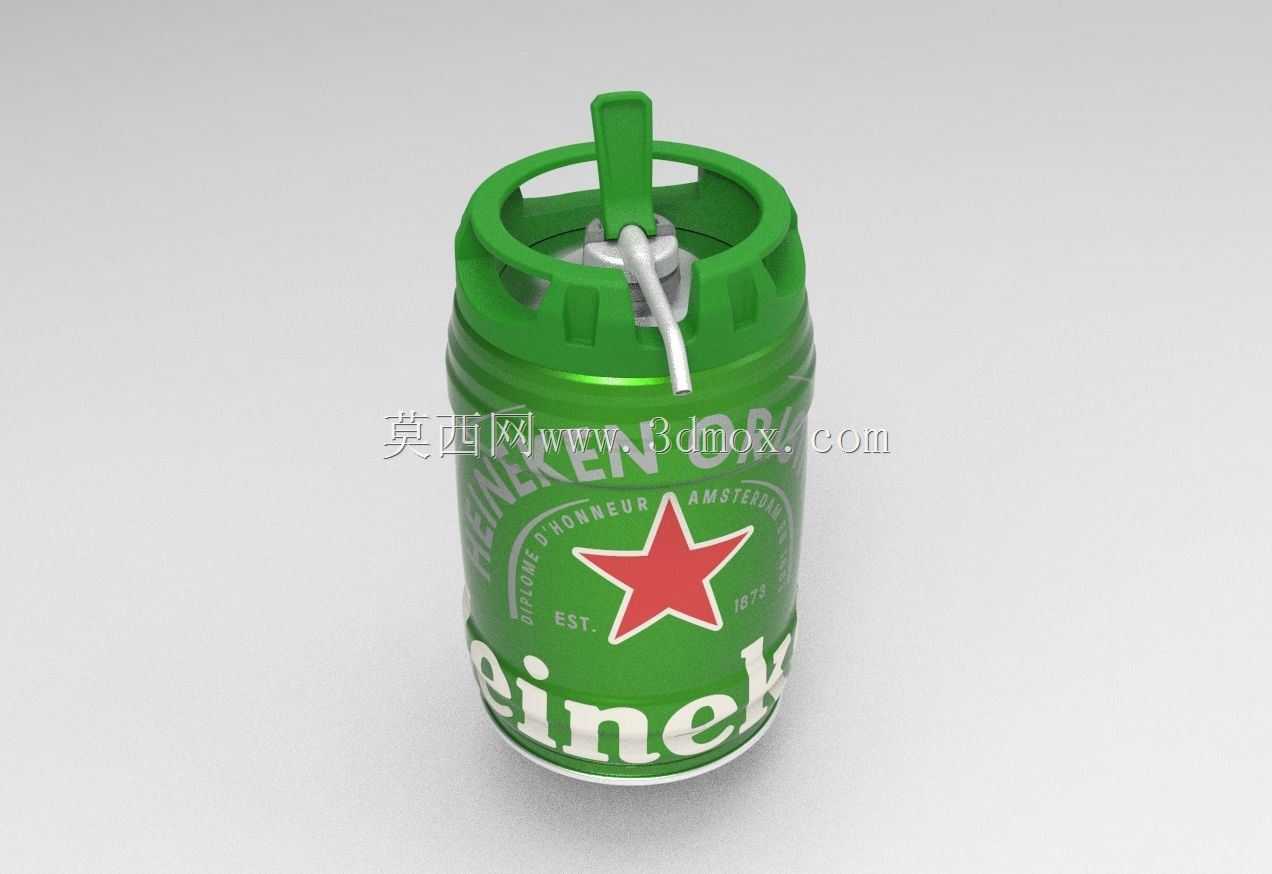

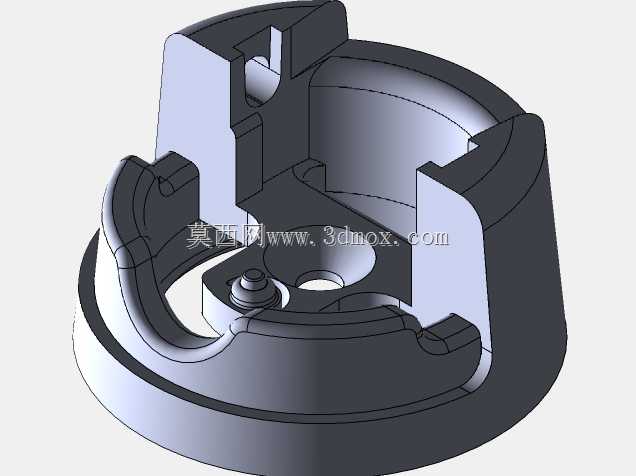

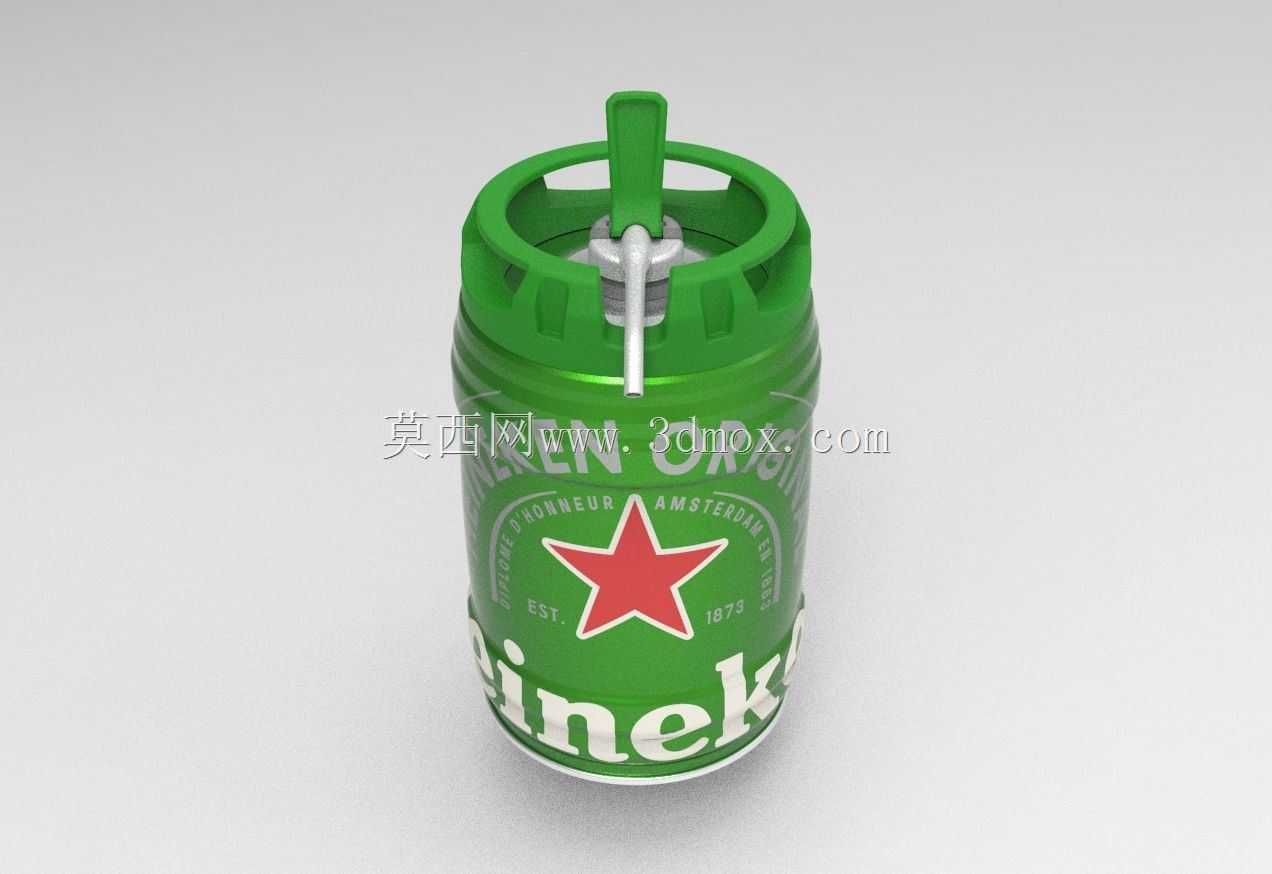

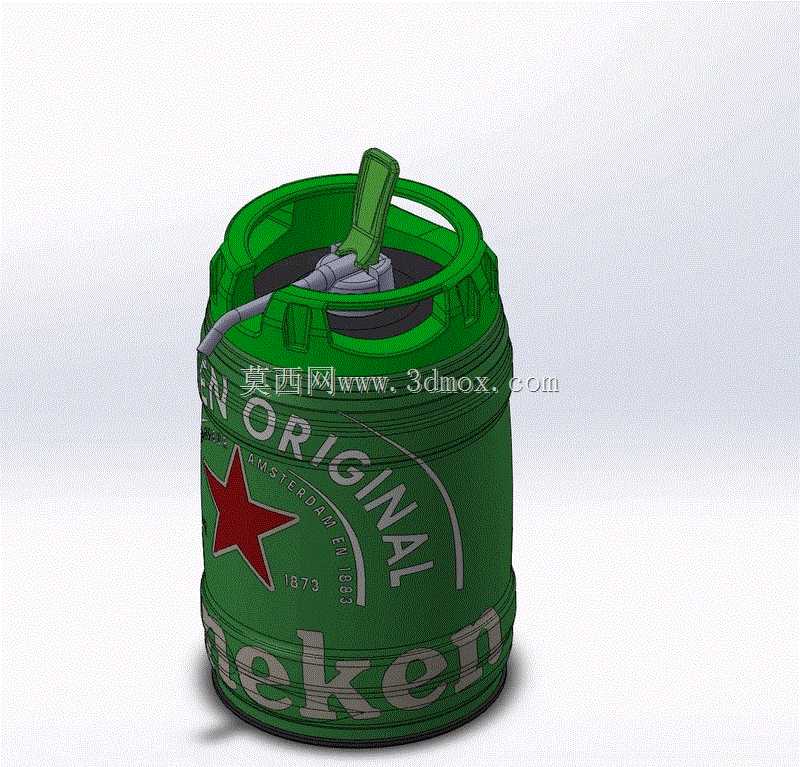

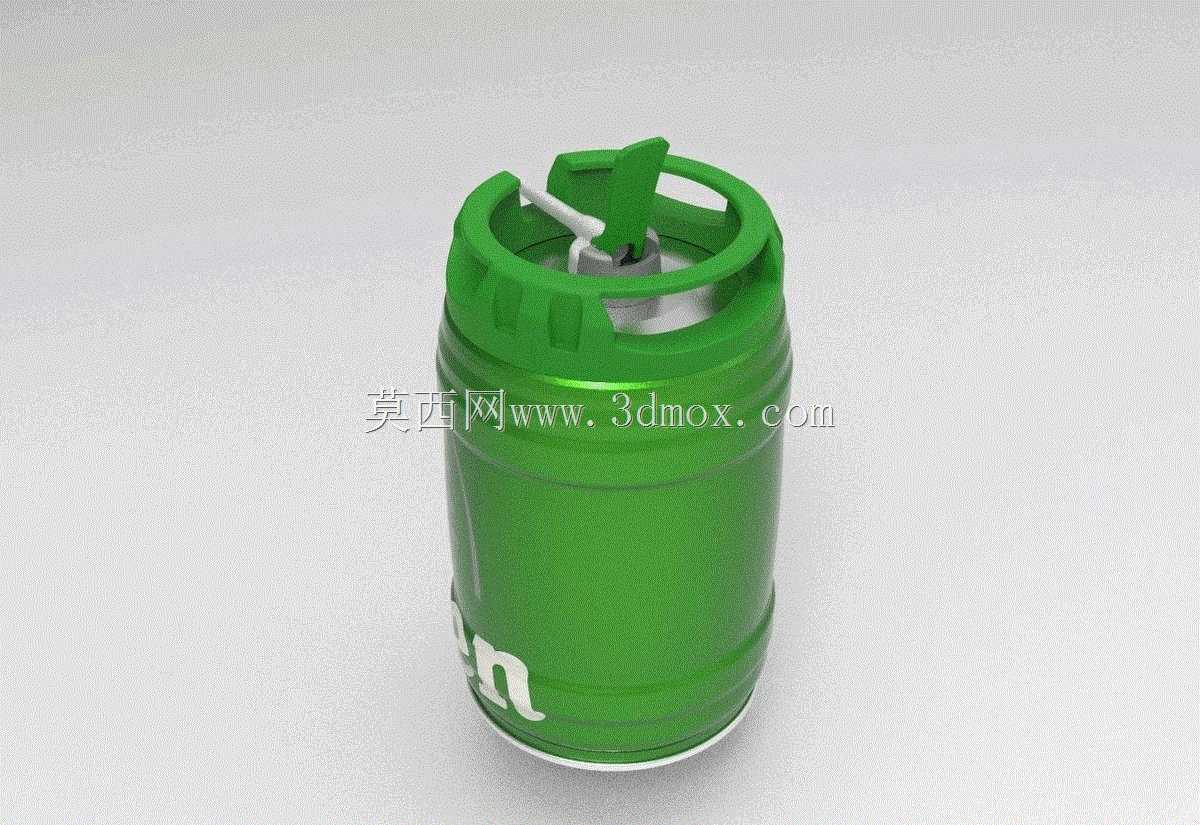

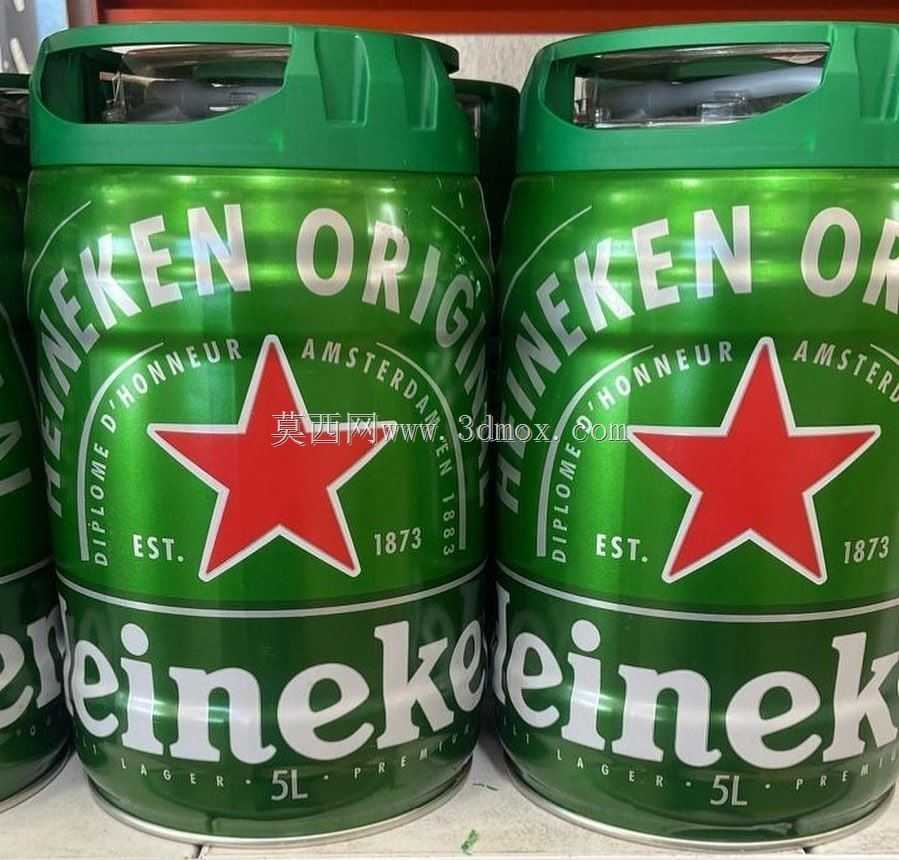

　　本次建模还原的5升容量迷你啤酒桶，核心面向户外露营、小型家庭聚会、线下快消品陈列展示等场景使用，区别于传统大容量工业啤酒桶，该款产品主打小容量单次饮用场景，避免开桶后酒液长时间存放氧化失鲜的问题，适配2-5人规模的休闲饮用需求，同时也可作为快消品牌线下终端的陈列道具，用于门店氛围搭建、产品展示推广使用。从功能特性来看，该款酒桶集成了密封储酒、便捷出酒、手提搬运的一体化功能，桶身顶部设置的一体式提手结构，采用与桶盖同材质的硬质结构设计，提手边缘做了圆弧过渡处理，单手提携时不会硌手，适配成年人手掌握持宽度，搬运过程中受力均匀，不会出现桶身倾斜漏液的问题。顶部的出酒阀结构做了内置式设计，未使用时出酒嘴可收纳在桶盖的防护结构内，避免运输、

　　搬运过程中出酒嘴被磕碰损坏，也能减少外界灰尘对出酒口的污染，使用时仅需扳动顶部的开关拨片，即可依靠桶内压力将酒液导出，无需额外加装打酒设备，操作门槛极低，无相关使用经验的普通消费者也可快速上手。从设计思路层面，建模过程中优先还原了产品的曲面连续性，桶身主体采用回转体结构基础，在桶身上部做了向内收的阶梯过渡，既提升了桶身的结构强度，堆叠存放时上层桶的底部可嵌入下层桶的顶部收腰位置，提升堆叠稳定性，也为顶部的提手、出酒阀结构预留了安装空间，避免结构突出桶身最大外径，减少运输过程中的空间占用。桶身的印刷标识区域做了曲面贴合处理，品牌标识、文字信息完全贴合桶身的圆弧曲面，没有出现拉伸变形、错位的问题，还原了真实产品的外观细节。

　　桶身主体采用食品级金属材质设计，壁厚均匀，内部做了钝化处理，不会与啤酒中的碳酸成分发生反应，保证酒液口感稳定，桶口的密封结构采用食品级橡胶密封圈，配合卡扣式桶盖锁紧结构，可承受桶内一定的正压力，保证酒液中的二氧化碳不会溢出，维持啤酒的杀口感。从尺寸与安装边界来看，该款酒桶最大外径控制在170mm左右，总高度含提手为280mm左右，5升的容量刚好适配普通家用冰箱的门架储物空间，消费者购买后可直接放入冰箱冷藏，无需额外腾出整层储物空间。桶身底部做了内凹的防滑底脚设计，放置在光滑桌面时不会出现打滑移位的问题，底脚高度为5mm，可避免桶身底部直接与桌面接触，减少冷凝水浸泡导致的桌面留痕问题。建模过程中对各个装配部件的配合间隙做了还原，

　　提手与桶盖的连接轴间隙控制在0.2mm，既保证提手可灵活转动，又不会出现松垮晃动的问题，出酒阀的开关拨片转动角度限位做了准确还原，扳到最大开启位置时刚好达到额定出酒流量，不会因为开度过大导致酒液喷溅。在实际的工程应用中，这类小型压力容器的建模需要重点关注壁厚的均匀性，避免出现局部壁厚过薄导致承压不足的问题，桶身上下的卷边结构是强度提升的关键，建模时需要准确还原卷边的圆弧半径，保证卷边处的结构强度，在跌落测试中可承受1.2米高度自由跌落至水泥地面不出现开裂、漏液的问题。另外桶身的防滑纹理设计在顶部的护圈位置，均匀分布的凸起筋条既可以提升开盖时的摩擦力，方便消费者旋转锁紧桶盖，也能在多个桶身并排摆放时起到缓冲作用，避免桶身之间直接摩擦刮花表面印刷层。
