76mm12槽雷诺车型机油滤清器拆装扳手

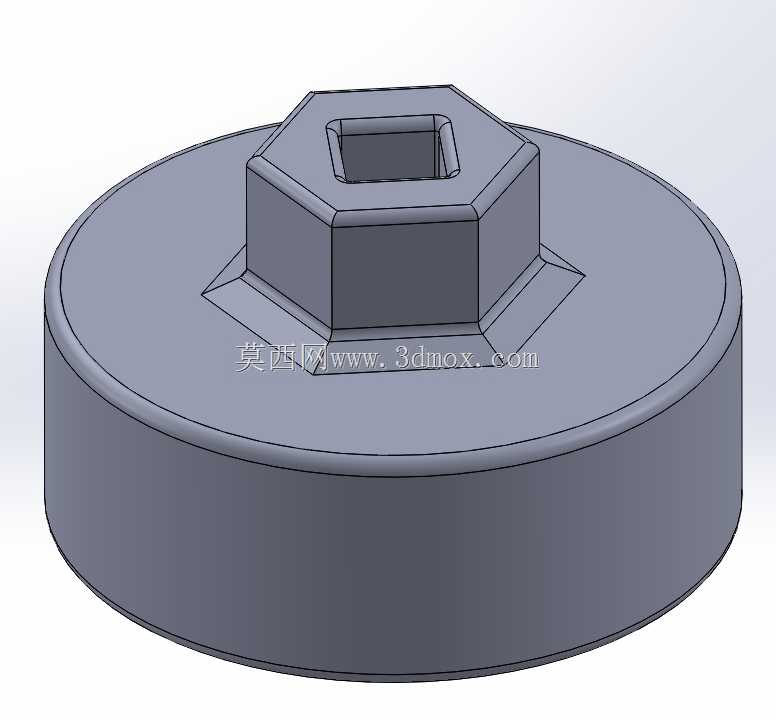

　　在乘用车辆维保作业场景中，机油滤清器的拆装是常规保养工序里的核心操作环节，传统的三爪式滤清器扳手容易在施力过程中打滑，损伤滤清器外壳造成机油泄漏，甚至会因为受力不均导致滤清器连接螺纹变形，带来后续的密封失效风险，针对雷诺车型配套的76mm直径12卡槽结构机油滤清器，这款专用帽式扳手的设计完全匹配滤清器端面的卡槽结构，从根源上规避了通用扳手的适配缺陷。从实际使用的工况来看，维保人员在举升车辆或者打开发动机舱护板后，操作空间往往十分受限，这款扳手的主体采用帽式包覆结构，下端的圆筒形内腔完全贴合滤清器上端的12个卡槽，安装后不会出现径向偏移，上端的驱动位同时兼容32mm六角螺母接口与1/2英寸方形套筒接口，既可以配合普通棘轮扳手快速转动，

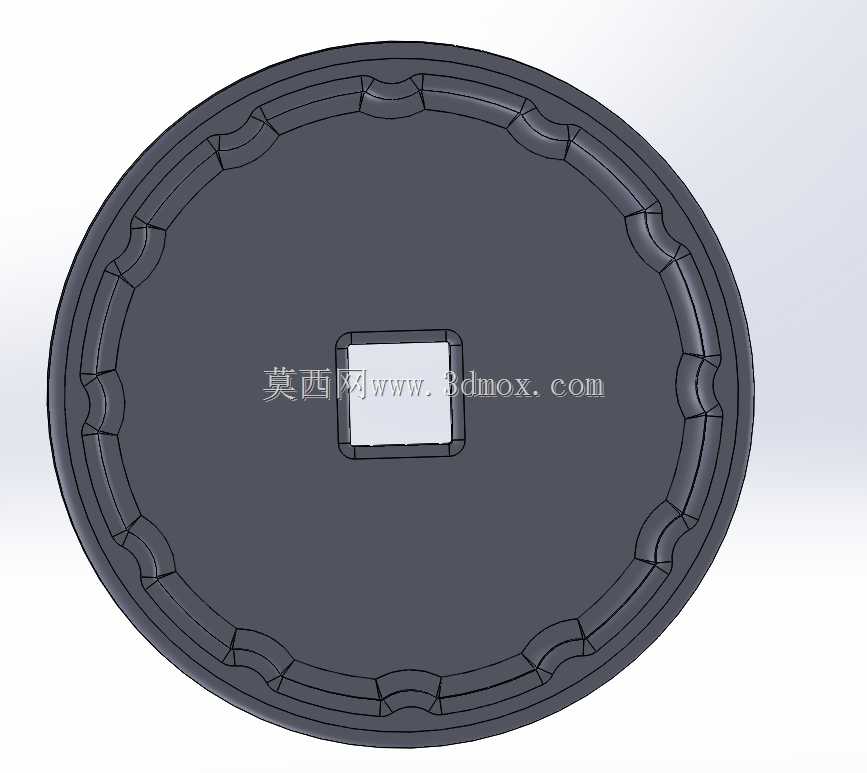

　　也能在大扭矩需求下接加力杆完成初次松卸或者最终紧固，适配不同操作习惯的维保人员，也能匹配维修车间内现有不同规格的常用工具，不需要额外采购专用驱动配件。设计过程中首先考虑的是受力传递的均匀性，扳手与滤清器接触的12个卡槽定位面做了等角度均分处理，每个接触面的法向都指向滤清器的中心轴线，施力时扭矩会均匀分散到12个卡槽受力点上，不会出现局部应力集中压坏滤清器塑料端盖的问题，这一点对比传统齿形带式扳手的单点挤压受力有本质的使用体验提升，尤其是针对雷诺车型采用的硬质工程塑料端盖滤清器，能完全避免端盖碎裂导致的滤清器残留在发动机缸体上的故障。外形尺寸上，扳手主体外径控制在82mm以内，圆筒部分的高度为35mm，刚好包覆住滤清器上端的卡槽段，

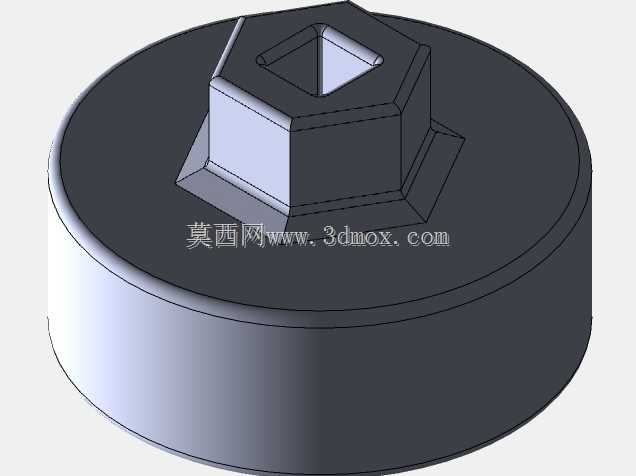

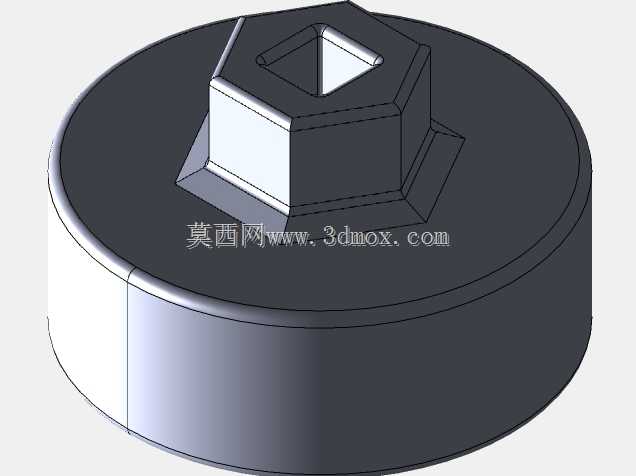

　　不会干涉滤清器周边的发动机线束、油管或者散热部件，在狭窄的发动机舱侧部操作空间里也能顺利套入，不需要提前拆除周边的附属配件，能有效缩短单台车辆的保养作业时长。上端的六角驱动位做了15°的倒角导向，套筒对接时不需要完全目视对准就能快速卡入，方形驱动孔内部做了弹簧钢珠定位槽，接棘轮扳手的方榫后不会轻易脱落，在仰角操作或者手部无法完全伸入的盲操作场景下，这个细节设计能大幅降低操作难度。建模阶段针对3D打印的成型工艺做了适配优化，所有竖直面都做了1°的脱模斜度，不需要额外添加支撑结构就能完成FDM工艺打印，壁厚统一设置为4mm，在保证整体结构强度能承受最大120N·m紧固扭矩的前提下，尽可能控制打印耗材的用量，不管是维修车间自行打印备用，

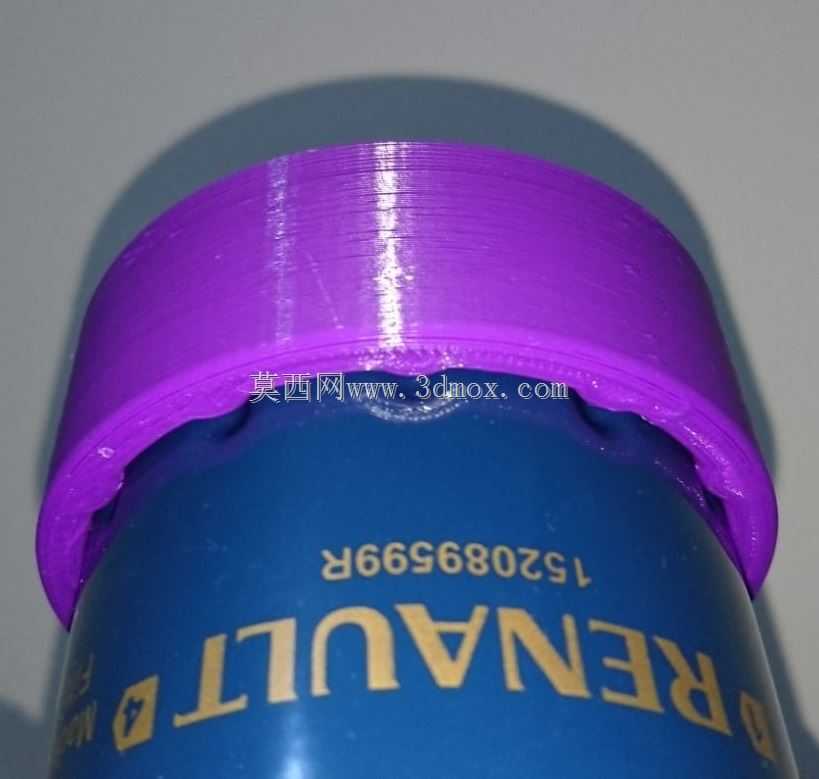

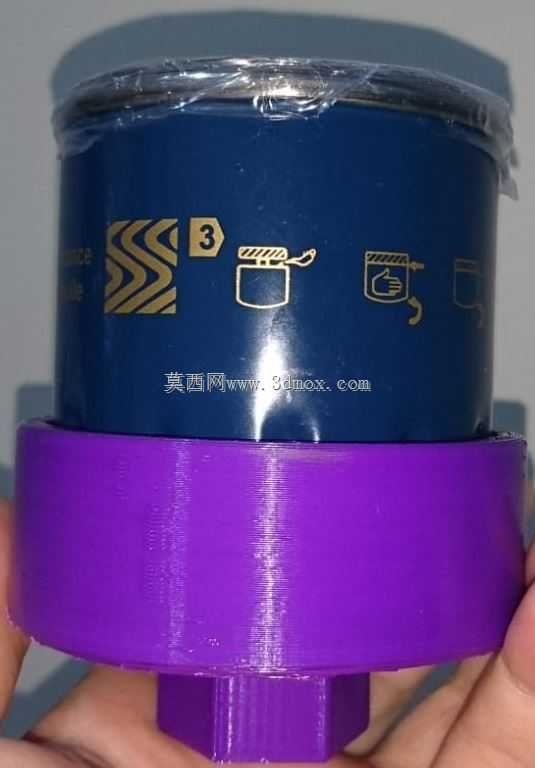

　　还是配件厂商小批量生产，都能控制制造成本。实际测试过程中，针对雷诺车系常见的1.2T、1.6L排量机型配套的机油滤清器，这款扳手能完全卡入端面的12个卡槽，松卸长期使用后被密封圈吸附粘紧的滤清器时，没有出现打滑、卡槽崩裂的情况，紧固时按照维保手册要求的25N·m扭矩操作，受力均匀不会导致滤清器密封圈偏磨，后续加注机油启动发动机后，密封面无渗漏情况。对比市面上同类型的通用帽式扳手，这款产品的卡槽尺寸完全针对雷诺滤清器的卡槽深度、宽度做了匹配，不会出现卡槽过浅容易脱落，或者卡槽过深无法完全套入的问题，驱动位的同轴度控制在0.1mm以内，转动过程中不会出现偏心晃动，长时间使用也不会因为偏磨导致卡槽变形失效。
