双通道继电器模块PLA打印防护外壳

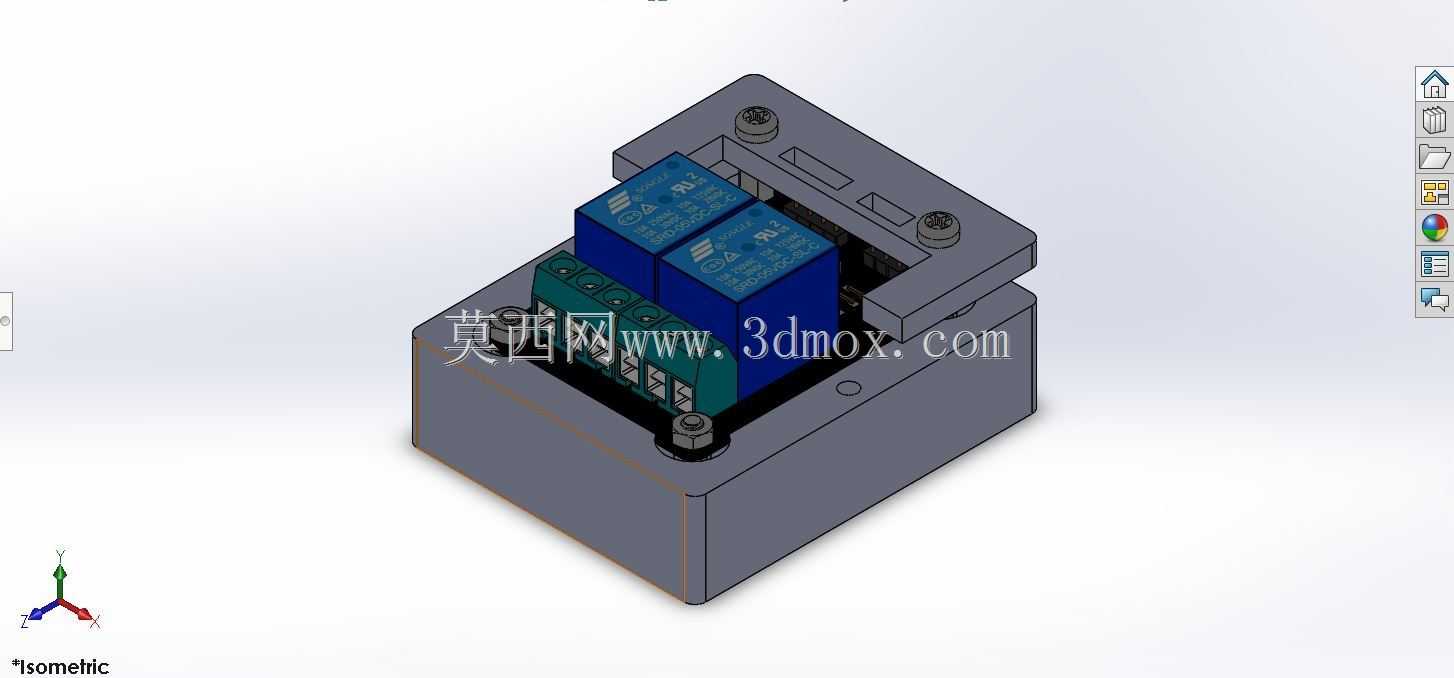

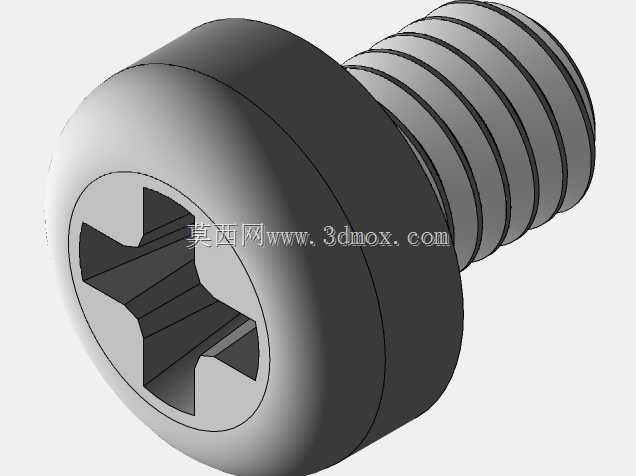

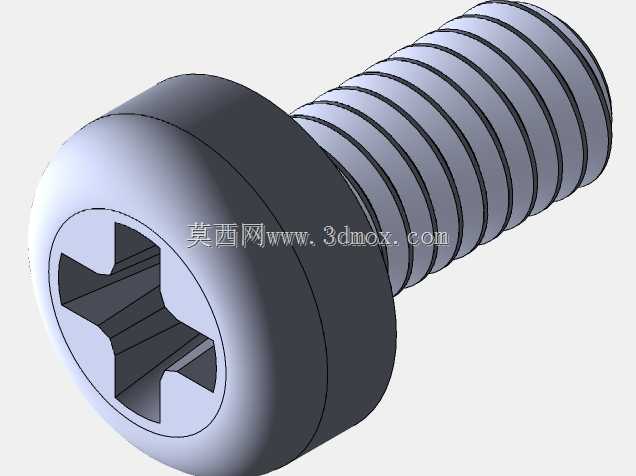

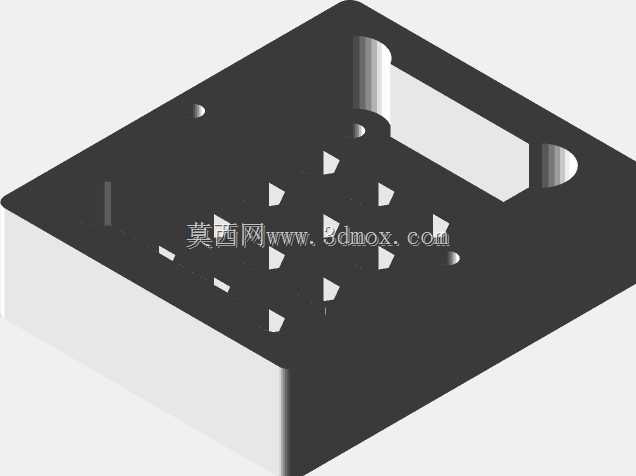

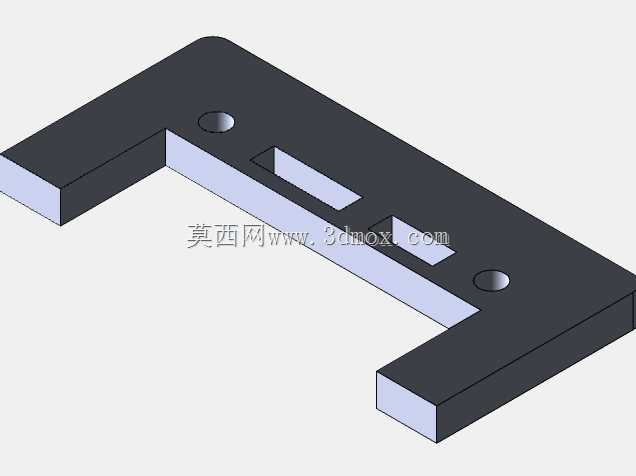

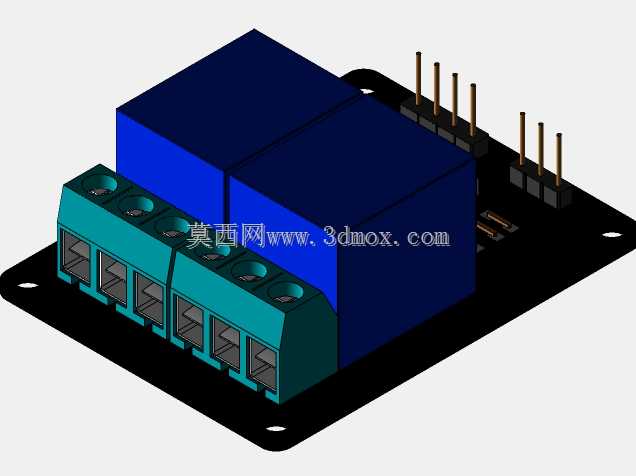

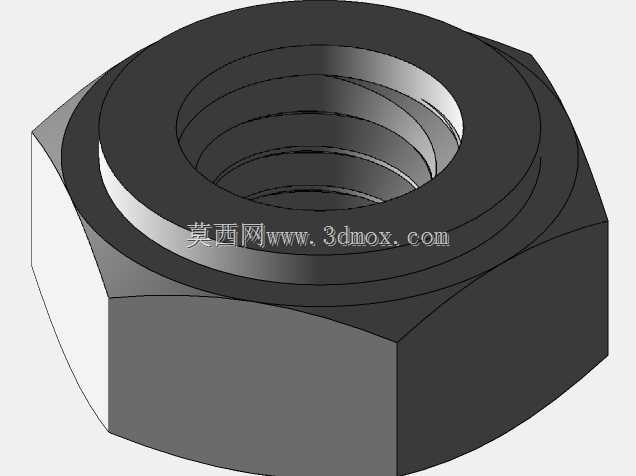

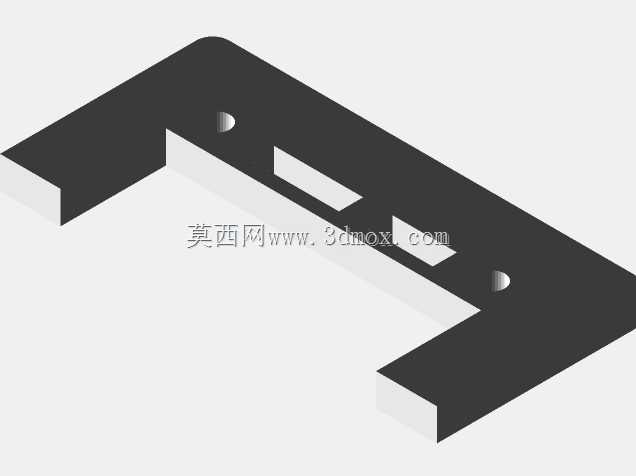

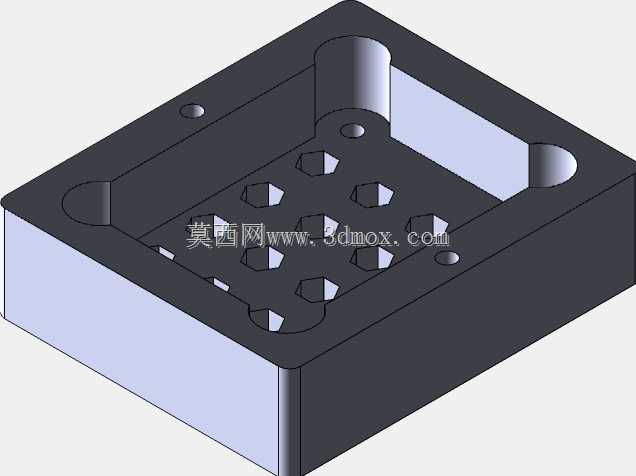

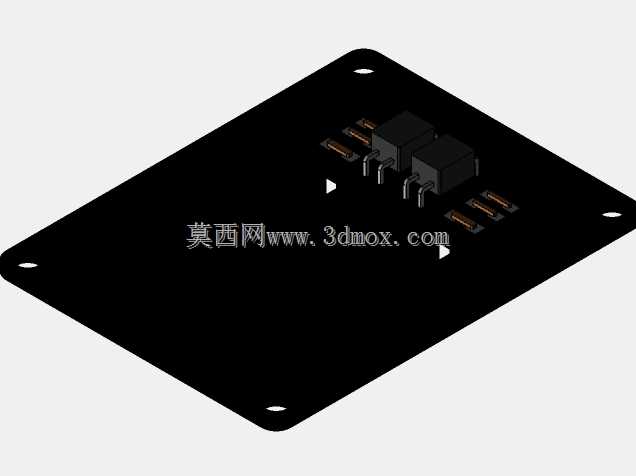

　　这款外壳针对市面常见的双通道继电器模块做适配设计，主要面向DIY电子项目、小型自动化控制回路的模块防护需求，日常在Arduino控制的家电改装、小型设备电控回路搭建、学生电子竞赛作品制作场景中，这类裸露的继电器模块很容易因为积灰、接线拉扯、外物触碰出现引脚短路、模块移位的问题，这款打印外壳刚好能解决这类现场使用的痛点。从实际使用角度出发，外壳采用分体式扣合结构，底座预留了模块的定位槽，刚好能卡入标准尺寸的双通道继电器PCB，不需要额外做粘接固定，上盖和底座通过尼龙M3螺丝锁紧，拆装的时候只需要拧动四角的螺丝就能打开壳体，后期更换模块、调整接线都很方便。设计阶段先对目标继电器模块做了全尺寸测绘，确认模块本体的长宽高边界、

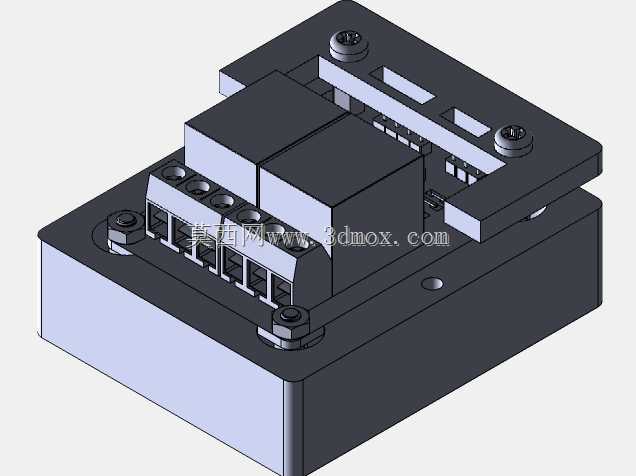

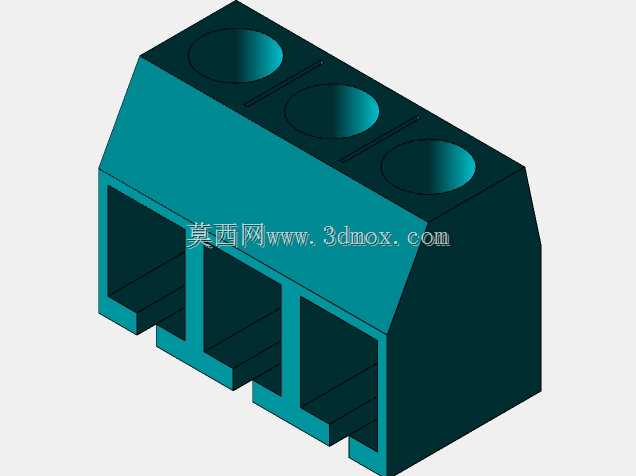

　　继电器本体的凸起高度、接线端子的伸出位置、指示灯的对应方位，再反向构建壳体的内腔结构，内腔预留了0.2mm的装配间隙，适配PLA材料打印后的轻微收缩误差，不会出现模块卡不进去或者装入后晃动旷量过大的问题。壳体侧壁对应接线端子的位置做了开口避让，接线的时候不需要拆开上盖就能直接插入导线拧紧端子螺丝，对应模块状态指示灯的位置没有做遮挡，能直接观察两个通道的继电器吸合状态，不用额外开孔做导光结构，简化打印流程的同时也满足日常状态查看的需求。底座的安装面做了平整处理，既可以直接用双面胶粘贴在设备内壁，也可以通过四角的安装孔用M3螺丝固定在安装板上，安装边界控制在模块本体尺寸外扩5mm范围内，不会占用过多的电控箱内部空间，

　　适合在紧凑的小型电控舱内布置。打印适配方面，壳体整体壁厚设置为2mm，既保证足够的结构强度，避免日常拆装时出现边角断裂，也不会过多增加打印耗材用量，边角位置都做了R1的圆角过渡，避免打印过程中出现应力集中导致的翘边问题，同时也能减少使用时的锐角划伤风险。实际使用中，这款外壳能有效隔绝日常环境中的灰尘落在继电器引脚和PCB焊盘位置，减少潮湿环境下引脚氧化短路的概率，同时壳体的限位结构能固定模块与外接导线的连接位置，避免导线拉扯导致的焊盘脱落问题，对于经常需要调整接线的DIY项目、教学实验场景来说，这种快拆式的打印外壳比定制的注塑外壳灵活性更高，不需要开模就能适配特定尺寸的模块，调整尺寸也只需要修改三维模型的对应参数，

　　小批量制作的成本远低于开模注塑的方案。在结构细节上，壳体内部对应继电器本体的位置做了避让凹槽，不会因为继电器工作时的轻微发热导致壳体与元件直接接触，虽然PLA材料的耐热温度不高，但继电器正常工作的温升远低于PLA的软化温度，预留的空气间隙也能辅助模块散热，不会因为加装外壳导致模块过热失效。上盖的顶面做了微凸的平面处理，既可以粘贴通道标识标签，也能避免打印时的顶面塌陷问题，不需要额外添加支撑结构就能完成打印，降低打印的难度和耗材损耗。
