英飞凌FS400R07A1E3_H5功率IGBT模块结构

　　在新能源汽车电机控制器、工业变频调速装置、大功率开关电源、光伏并网逆变设备这类需要高频电能变换的场景里，IGBT模块作为核心功率开关器件，其结构设计直接决定了整套功率变换单元的载流能力、散热效率与长期运行可靠性。这款英飞凌FS系列IGBT模块的三维结构还原，完全围绕实际装机的工程需求搭建，所有结构特征都对应量产器件的真实物理边界，能直接用于功率单元的结构干涉校验、母排布局设计与散热系统匹配工作。

　　从实际功能特性来看，该模块额定载流能力达到400A等级，耐压等级适配700V级直流母线场景，内部集成了三相全桥拓扑所需的全部IGBT芯片与续流二极管，引脚采用针栅阵列排布，这种排布方式相比传统的螺栓接线模块，能大幅降低主回路的杂散电感，减少开关过程中的电压尖峰，降低器件的开关损耗，同时针脚的均匀分布也能让模块与驱动板、母排的连接应力更均匀，避免长期振动工况下的连接失效。模块底部的金属基板是核心散热界面，设计时严格遵循量产器件的平面度要求，表面粗糙度控制在适合涂覆导热硅脂或者贴合绝缘导热片的范围，安装孔位的位置公差、孔径尺寸都完全匹配行业通用的安装规范，结构工程师在做散热板设计时，可以直接调用该模型完成安装孔的对位，不需要额外核对器件手册的二维尺寸，能有效减少二维转三维过程中的尺寸错漏。

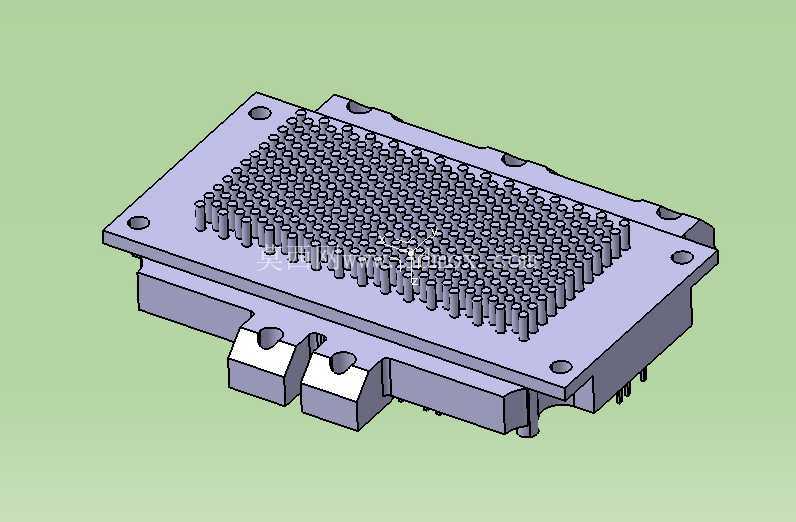

　　做这款模型的结构还原时，首先要保证的是安装边界的绝对准确，毕竟功率器件的安装位一旦出现偏差，整套功率单元的装配就会出现干涉，甚至导致模块受力不均损坏。建模过程中先确定底部安装基板的轮廓尺寸，定位四个角的安装固定孔，每个孔的沉台深度、孔径大小都严格对应实物参数，再向上搭建模块的主体塑封外壳，外壳侧面的定位凸台、卡扣结构都做了1:1还原，这些结构是模块装配时与驱动板、绝缘框架对位的关键特征，很多简化模型会忽略这些细节，导致实际装配时出现外壳与周边结构干涉的问题。顶部的针栅阵列是建模的重点，每一根针脚的长度、直径、排布间距都严格按照器件手册的参数设置，针脚的伸出长度刚好匹配常规厚度的驱动PCB板焊接需求，不会出现针脚过长顶到板上元件、或者过短焊接不牢的问题。模块底部的两个功率接线端子凸台，结构上做了对应的接线位避让，能适配铜排螺栓连接的安装空间，端子周围的塑封加强筋结构也完全还原，保证结构仿真时的应力分析结果更贴近实际情况。

　　在不同的应用场景里，这款模块的安装适配性也通过结构设计做了兼顾。比如在新能源汽车的电机控制器里，模块通常是直接水冷散热，模型的底部基板平面度特征可以直接用于水冷板的流道设计参考，保证基板与水冷板的贴合面积最大化；在工业变频器的风冷场景里，模型的整体高度尺寸可以用来核算风道的预留空间，保证散热风道不会被模块或者周边的电容、母排结构遮挡。做结构设计时调用这个模型，不仅能完成静态的装配干涉检查，还能基于模型的外形尺寸做母排的折弯路径规划，让正负母排的叠层布局更紧凑，进一步降低回路杂散电感，提升整个功率单元的电气性能。很多工程师在做功率单元设计时，容易忽略模块外壳的拔模斜度、边角圆角这些细节，导致加工出来的绝缘框架与模块配合过紧或者间隙过大，这个模型里所有的工艺特征都做了还原，包括塑封外壳的拔模角度、边角的过渡圆角、安装孔周围的凸台加强结构，能让配套结构件的设计更贴合量产工艺要求，减少试装阶段的修改次数。

　　从安装边界的维度看，模块的整体高度、针脚阵列的分布范围、侧面接线端子的突出尺寸都做了精准还原，在做整机布局时，可以直接把模型调入装配体，核算模块与周边电解电容、电流传感器、驱动板支撑柱的安全距离，尤其是高压场景下的电气间隙要求，能直接通过模型测量得到准确数值，不需要反复对照二维图纸核算。另外模块顶部针脚之间的间距参数，也能为驱动板的布线设计提供参考，保证强弱电回路的布线距离满足安规要求，避免驱动信号被功率回路的开关噪声干扰。
