NEMA17步进电机L型直角安装固定支架

　　在小型自动化传动单元的搭建过程中，步进电机的安装定位精度直接决定了整套传动机构的运行稳定性，尤其是采用NEMA17规格42步进电机的桌面级设备、小型输送模组、3D打印运动轴、点胶机位移平台这类对安装空间有严格限制的场景，常规的平面直装支架往往无法满足垂直转向的布局需求，这款L型直角安装支架就是针对这类垂直安装场景设计的专用固定构件。从实际使用场景来看，这类支架最常出现在需要将电机输出轴与安装基面呈90度垂直布置的结构中，比如小型皮带输送线的端部驱动端，需要将电机固定在型材架的侧面，输出轴水平朝向输送线辊筒；或是桌面级数控雕刻机的Z轴传动端，电机垂直固定在滑台背板上，通过联轴器连接丝杆传递扭矩；还有部分小型分拣机构、非标实验设备的动力端，受设备整体外框尺寸限制，无法预留电机轴向的直装空间，必须通过直角转向的方式压缩动力单元的占用体积，这时候这款支架就能很好地适配安装需求。

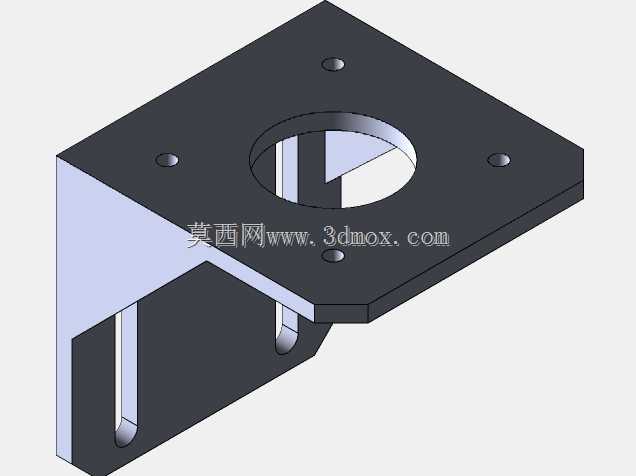

　　从功能特性上看，支架采用一体式折弯成型的L型结构，垂直立面与水平安装面的垂直度公差控制在0.05mm以内，避免安装后电机输出轴出现偏斜，导致联轴器承受额外径向力、加速轴承磨损的问题。水平安装面上预留了与NEMA17标准电机安装孔位完全匹配的四个定位孔，孔位中心距严格遵循42步进电机的31mm安装孔距标准，同时中心位置开设大直径通孔，可供电机输出轴、联轴器尾部或者编码器接线端穿过，不会出现结构干涉。垂直安装面上开设了两条平行的长条形调节槽，而非固定圆孔，这一设计是实际装配中的关键细节：长槽允许支架在固定到设备型材或安装板时，沿着槽的长度方向微调安装位置，方便对齐皮带张紧度、调整丝杆同轴度，不需要在安装板上额外加工可调腰型孔，降低了配套安装板的加工难度，也给现场装配调试留出了足够的调整余量。

　　设计思路上，这款支架没有采用分体拼接的结构，而是选择整块板材折弯加工，一方面是减少拼接结构带来的装配累积误差，另一方面一体式结构的抗振性能更好，在电机高速启停、频繁正反转的工况下，不会出现拼接处松动、支架形变导致的电机移位问题。板材厚度的选择经过实际工况验证，足够承受NEMA17电机在常规运行扭矩下的反作用力，不会因为长期受力出现安装面翘曲。四个电机安装孔的位置做了轻微的沉台处理，安装螺丝时螺丝头不会突出安装面，保证电机端面与支架安装面可以完全贴合，避免出现点接触导致的安装不稳。中心通孔的直径留足了安全间隙，即使电机输出轴端加装了小型同步轮，也不会和支架孔壁发生摩擦。

　　从安装边界尺寸来看，支架的水平安装面外形尺寸刚好覆盖NEMA17电机的方形安装法兰，不会过多占用周边的安装空间，垂直立面的长度刚好覆盖两条调节槽的行程，不会因为过长导致和周边的滑台、型材或者传动部件发生干涉。在实际选型装配时，需要注意支架的安装面与电机端面之间不需要额外加装太厚的减震垫，避免破坏原有的定位精度，调节槽的宽度适配常用的M5内六角安装螺丝，可以直接和工业铝型材的T型螺母配合安装，不需要额外加工转接件。如果是用于有较高防尘要求的设备，还可以在支架外侧加装简易的防护罩，支架本身的直角结构也能给防护罩提供稳定的安装基面。在长期运行的工况下，这种一体式支架的维护成本很低，只需要定期检查安装螺丝的紧固状态即可，不需要像拼接支架那样定期校验拼接面的垂直度，非常适合批量设备的装配使用，能够有效减少现场装配的调试时间，提升整套传动单元的安装一致性。
