小型桌面五轴联动数控铣削加工设备

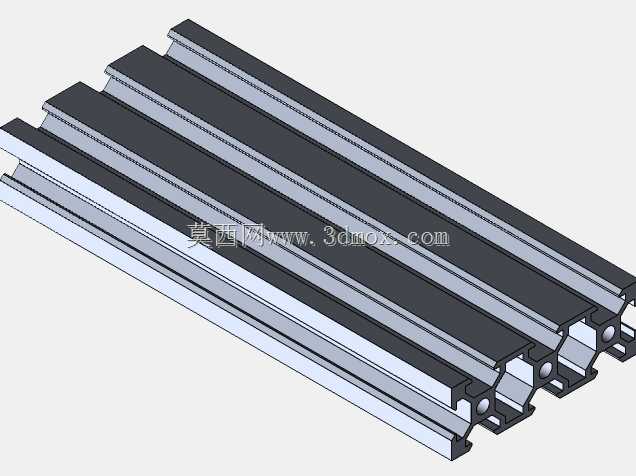

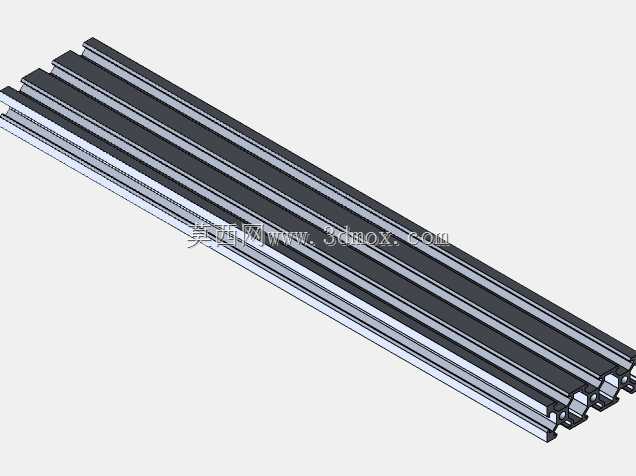

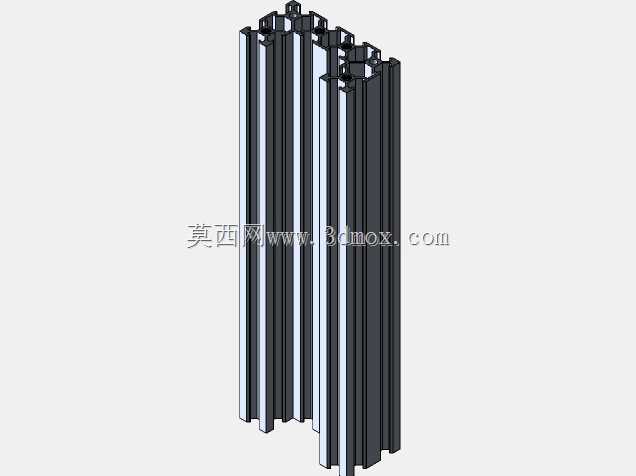

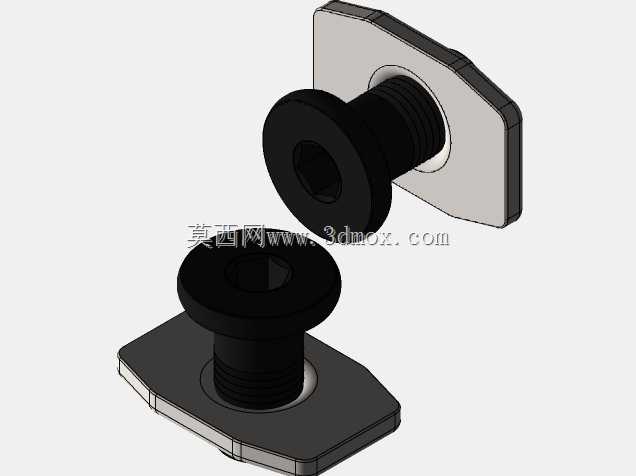

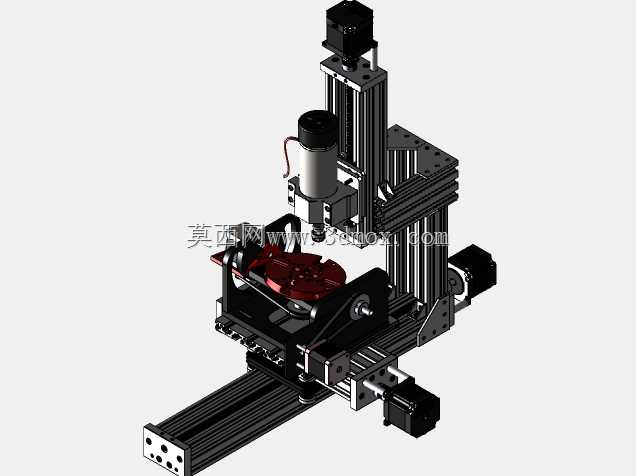

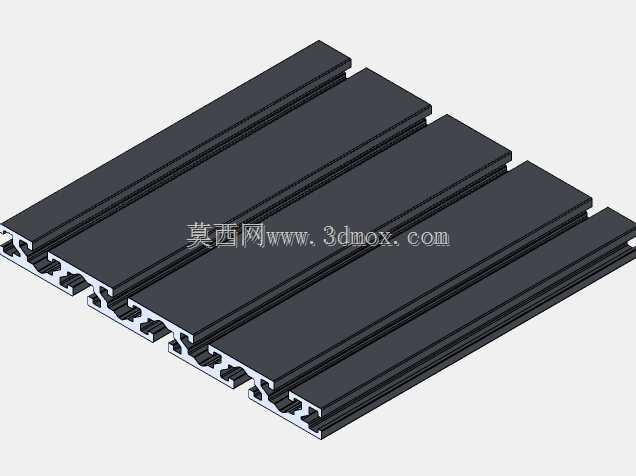

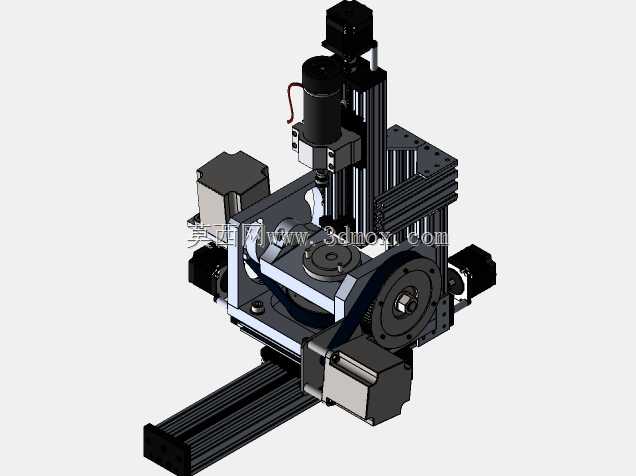

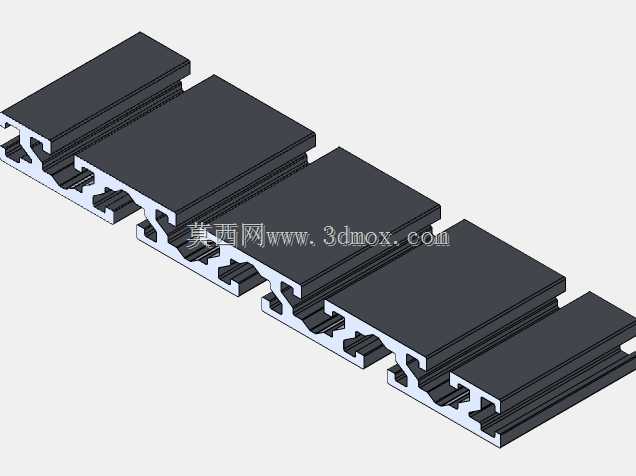

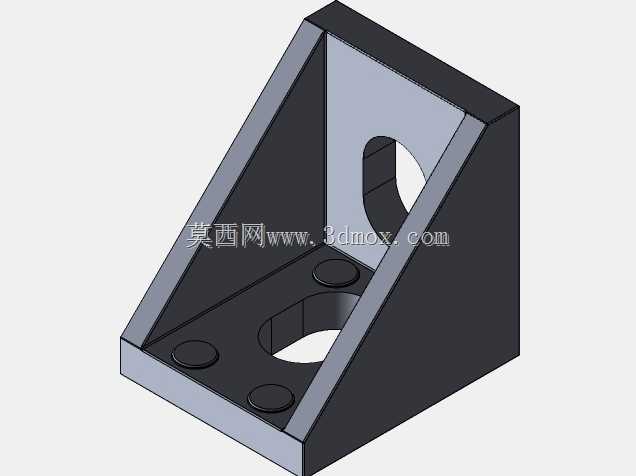

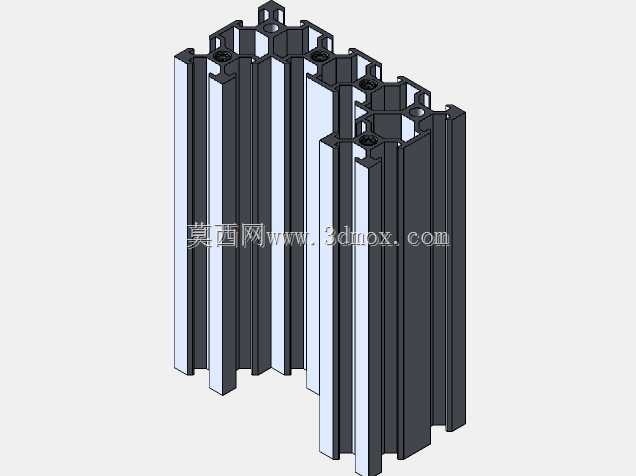

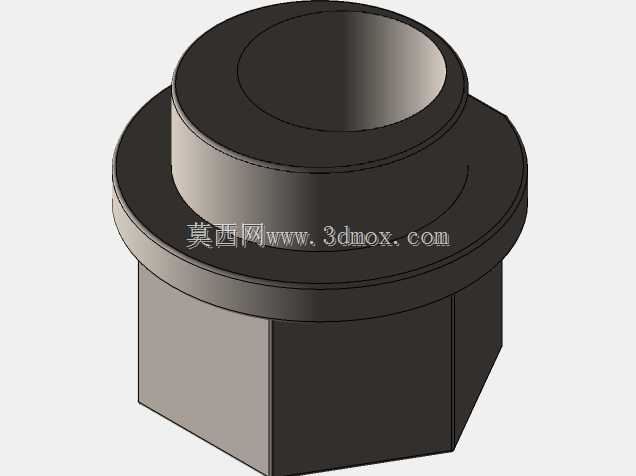

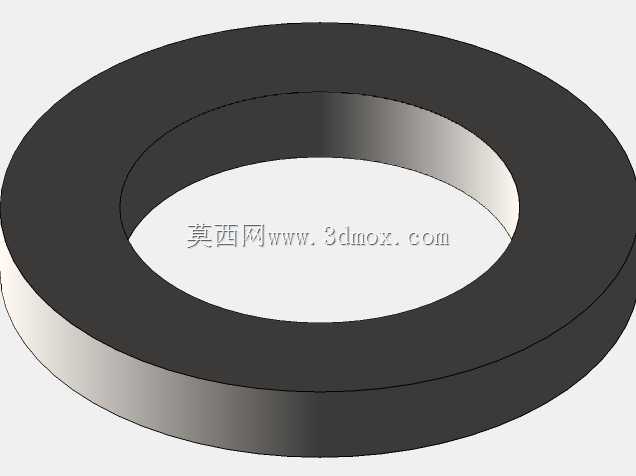

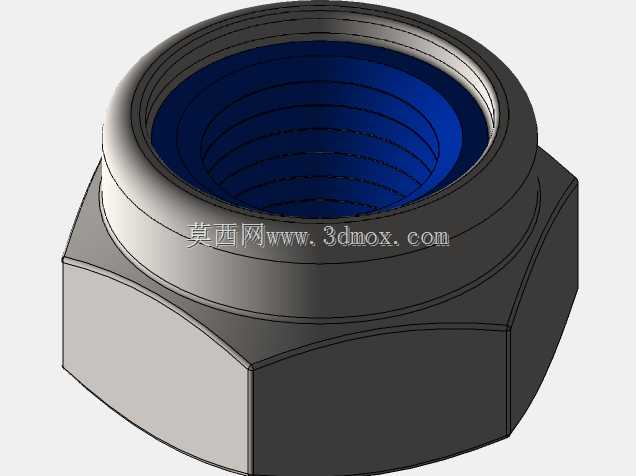

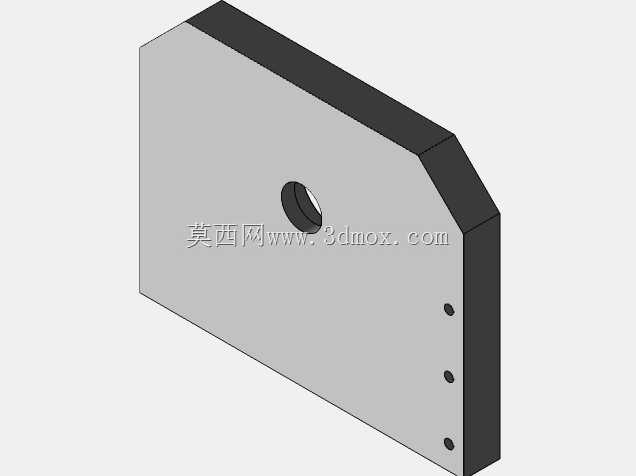

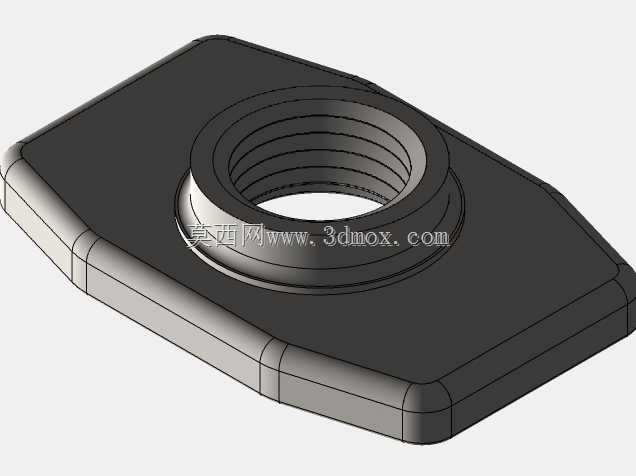

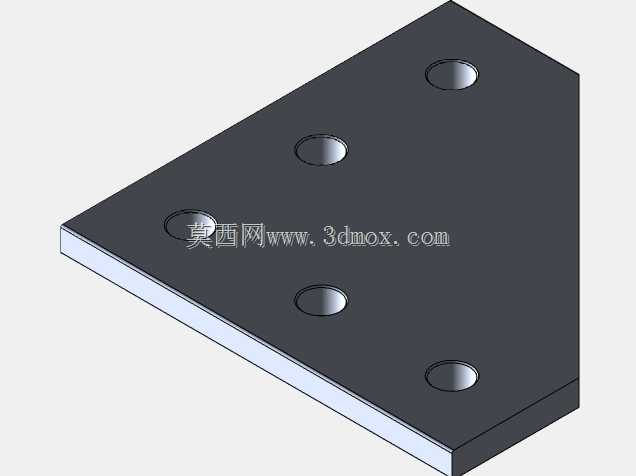

　　这套五轴数控铣削设备的整体构型围绕小尺寸工件的复杂曲面加工展开，机架主体采用工业铝型材拼装而成，型材槽口既承担整机的结构连接基准，也为电控走线、拖链布设和后期加装防护挡板预留了充足的安装空间，不需要额外焊接大型钢制机架，在工作室、教学实验室或者小型精密加工工位里，只需要平整的工作台面就能完成就位，整机占地边界控制在常规桌面设备的尺寸范围内，搬运和调试都不需要重型起重辅助。

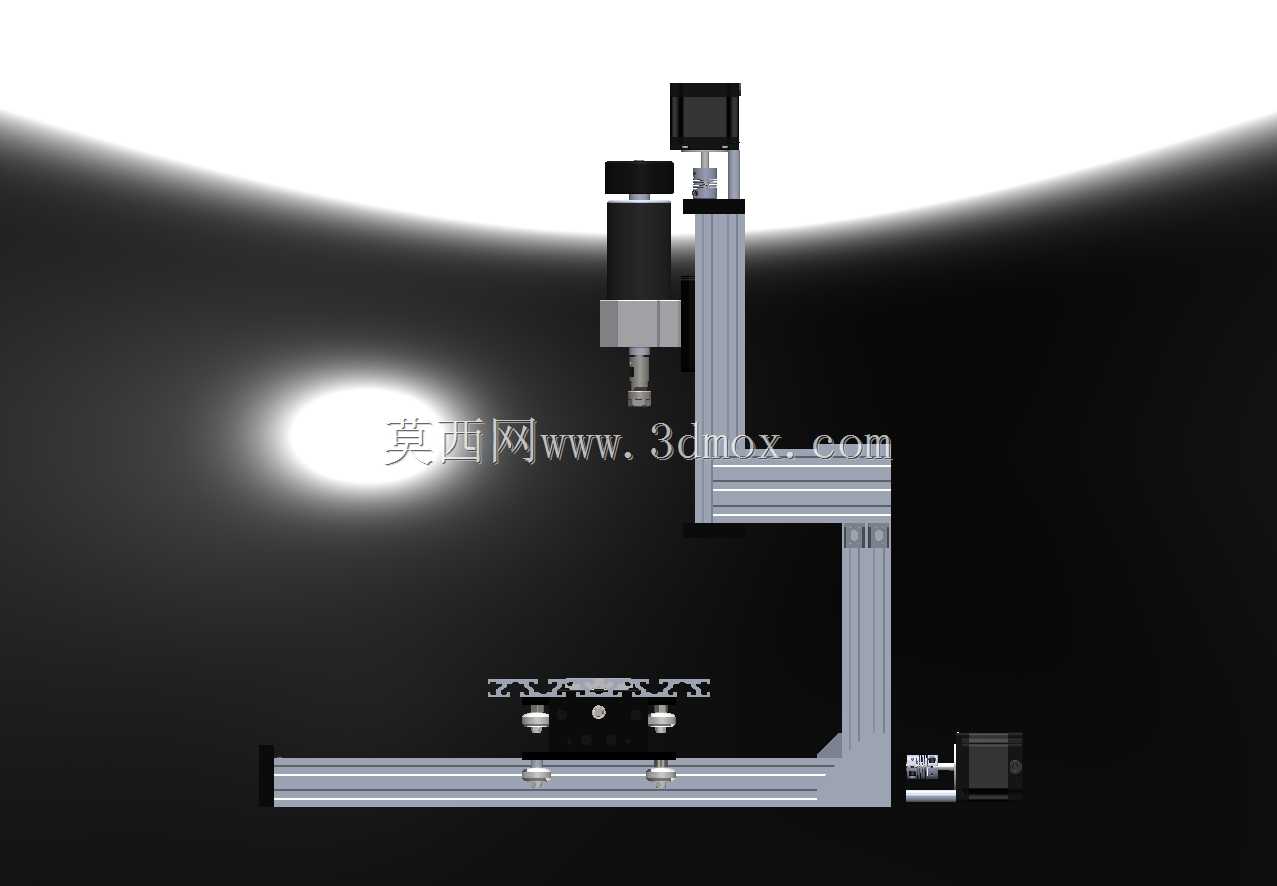

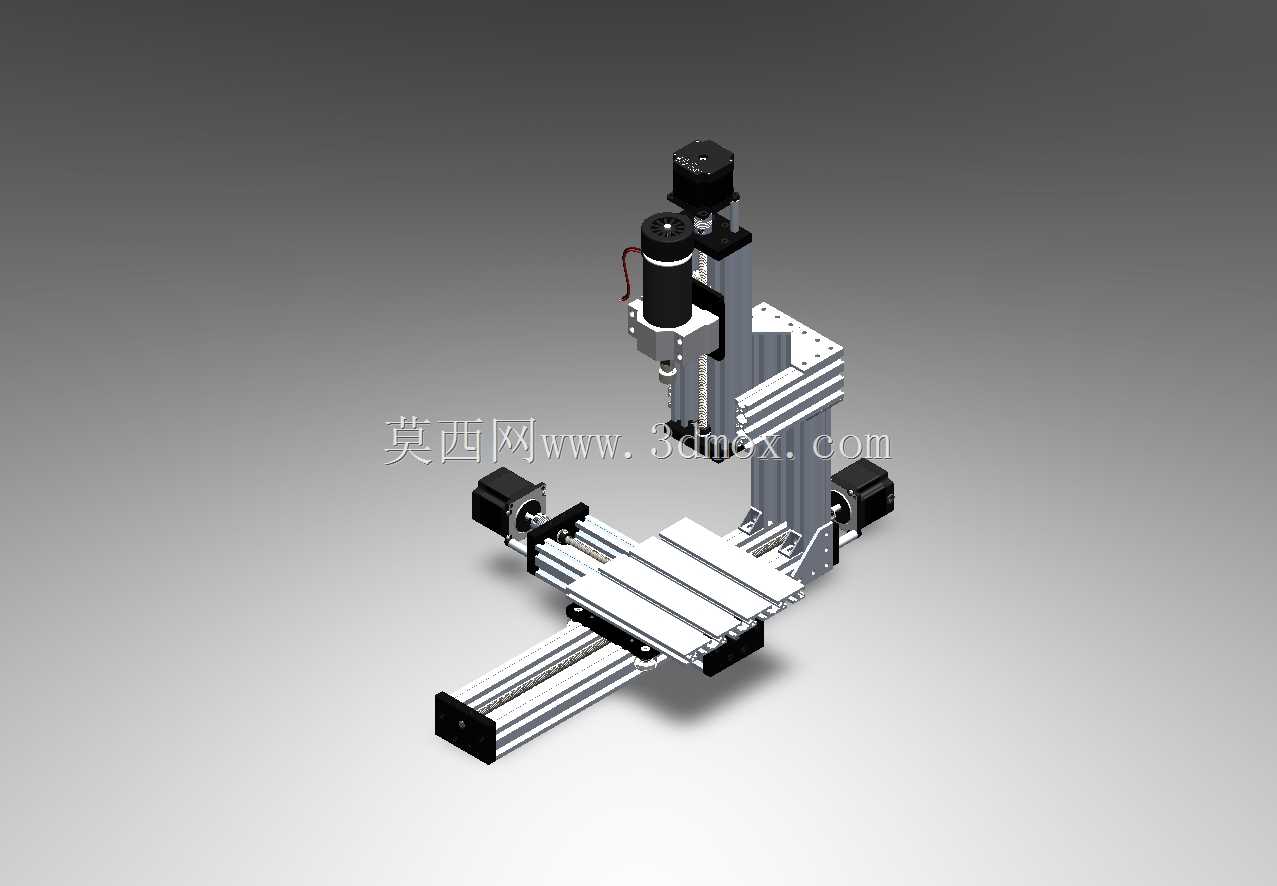

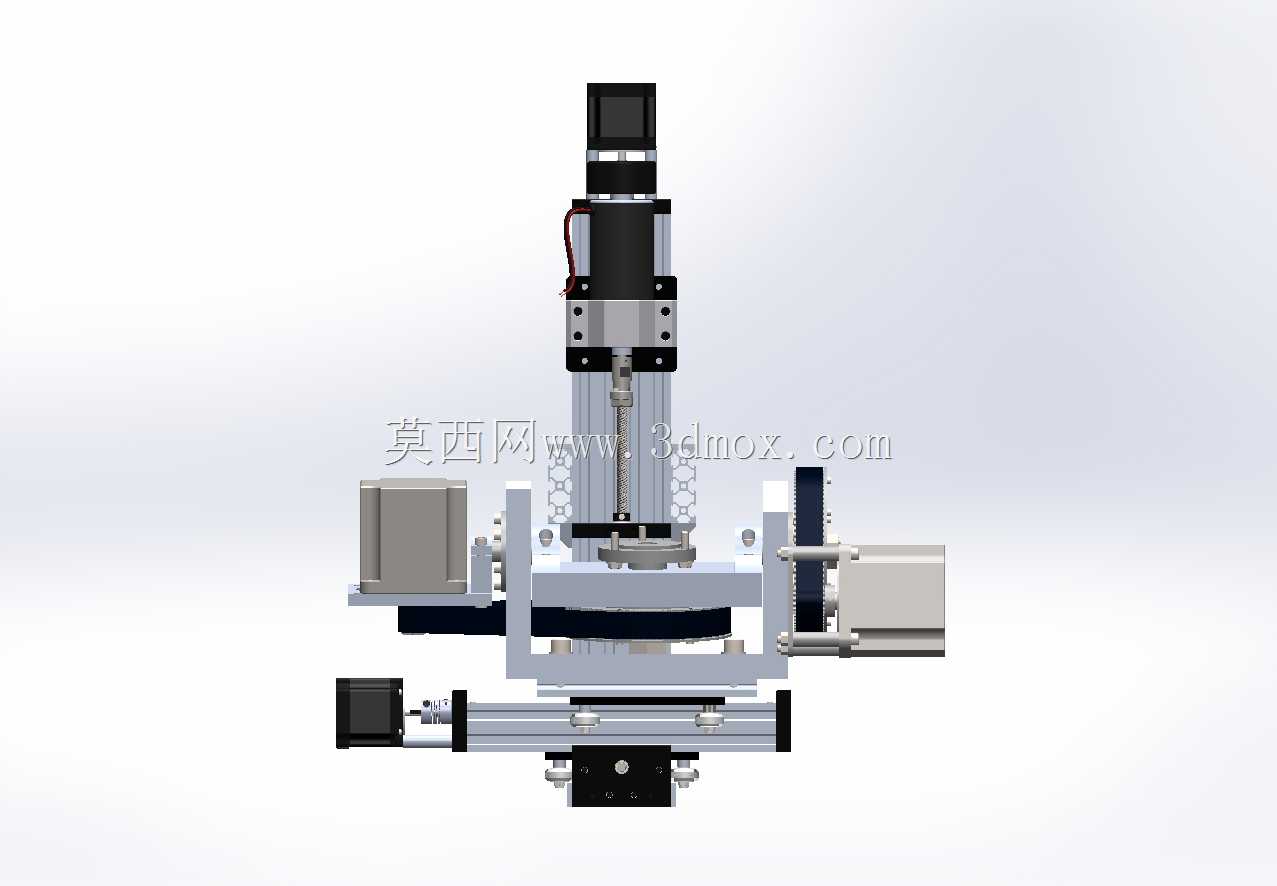

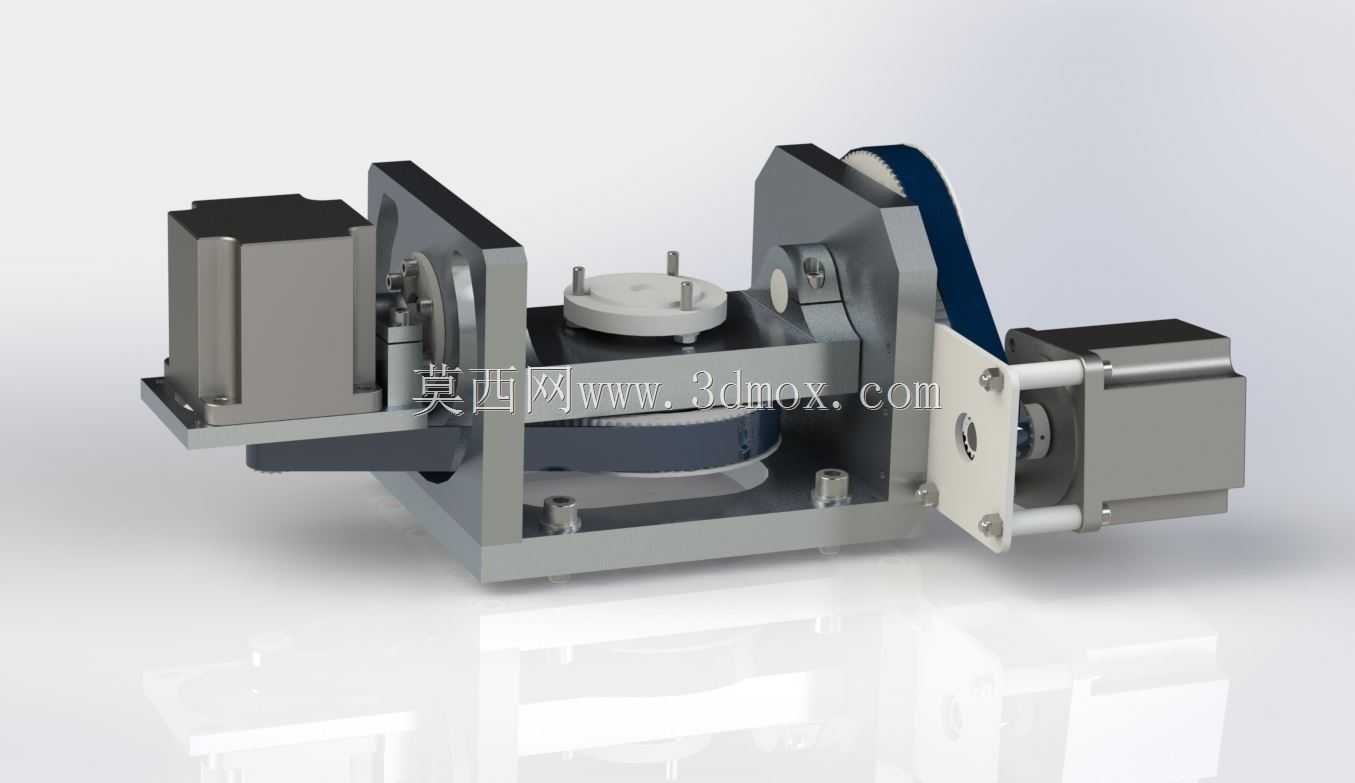

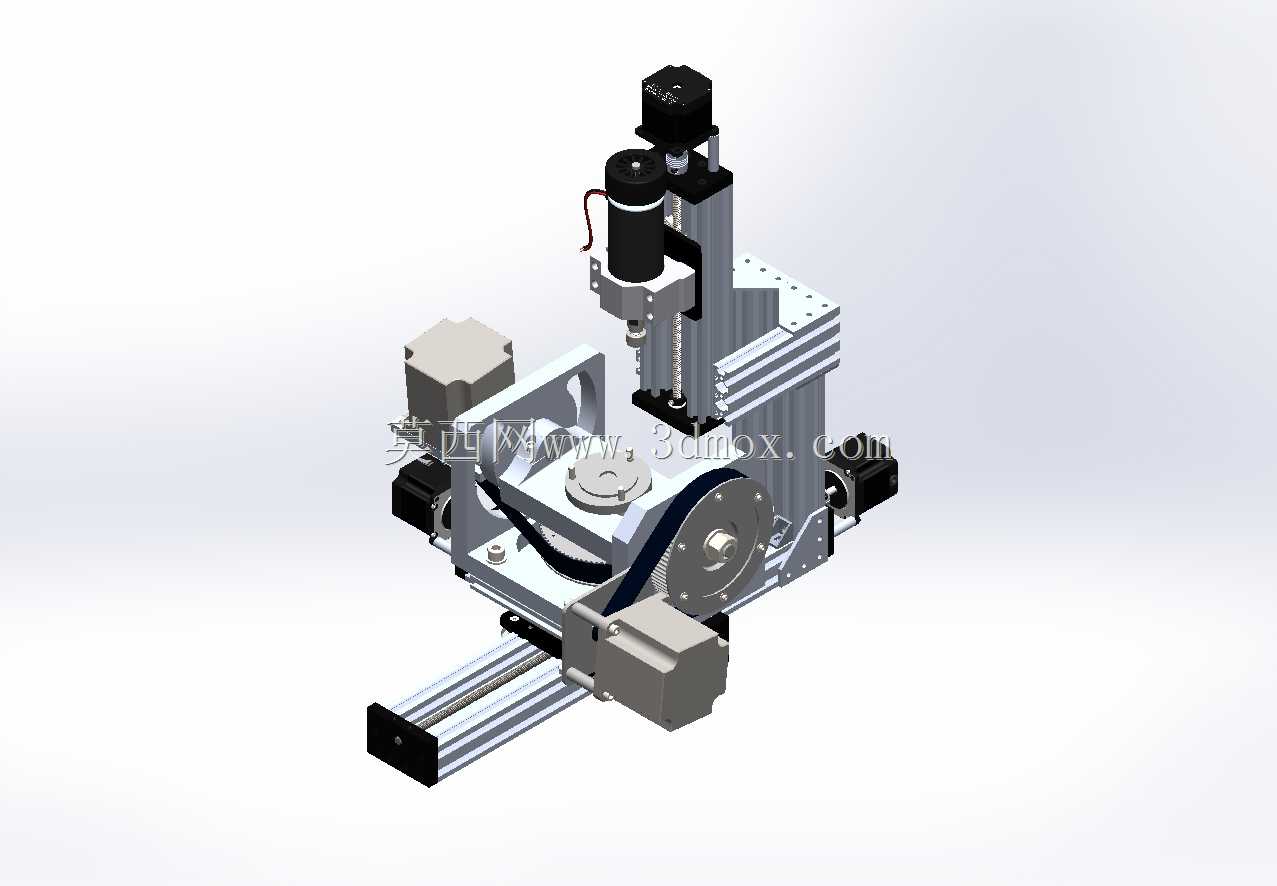

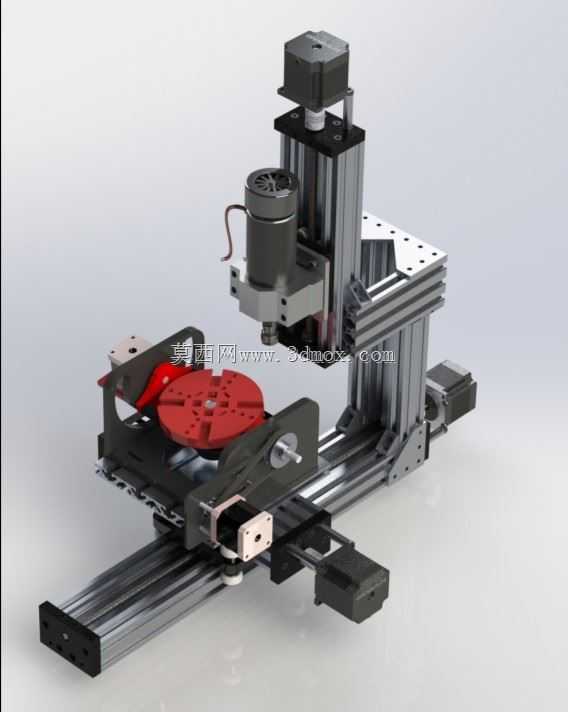

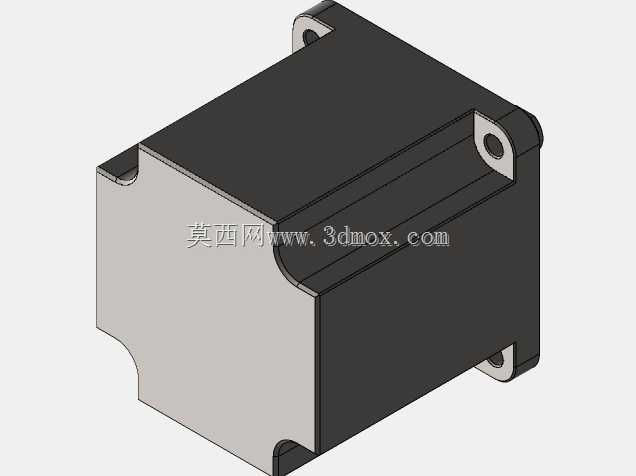

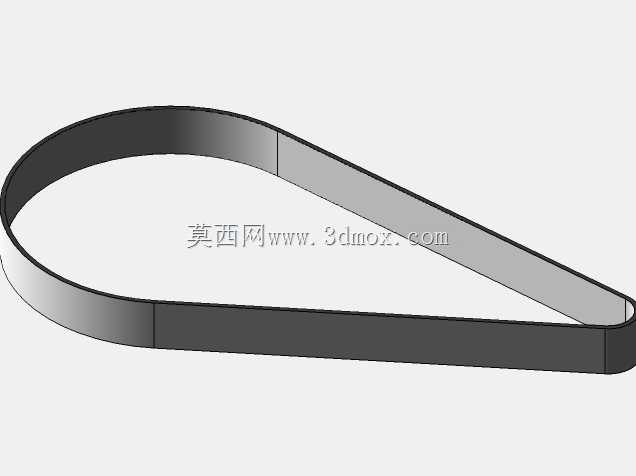

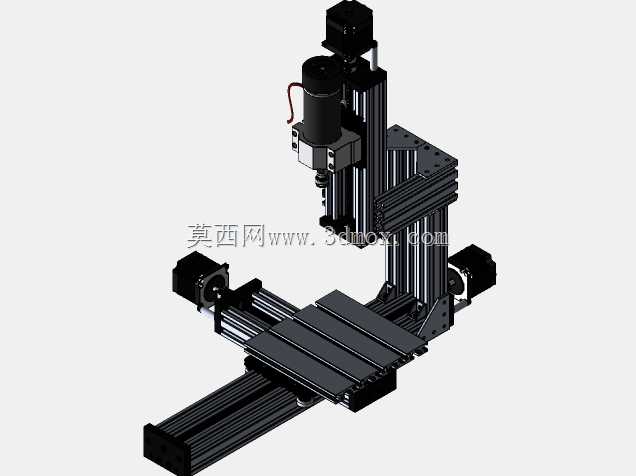

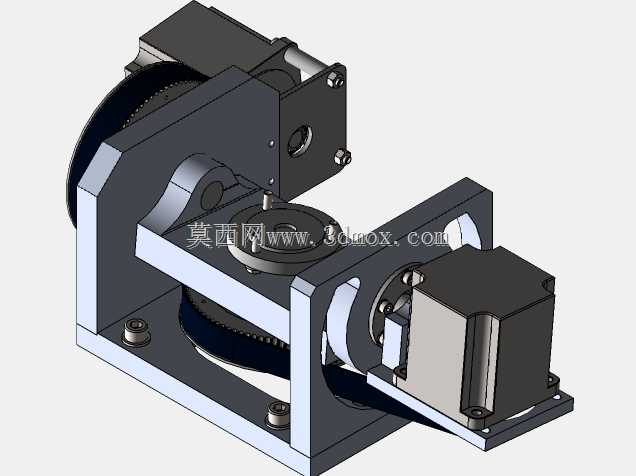

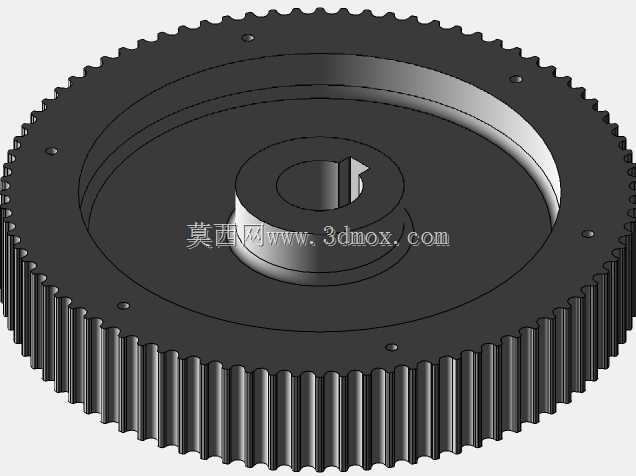

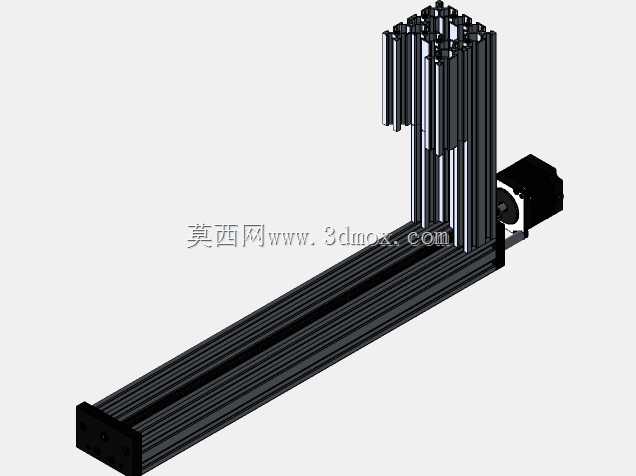

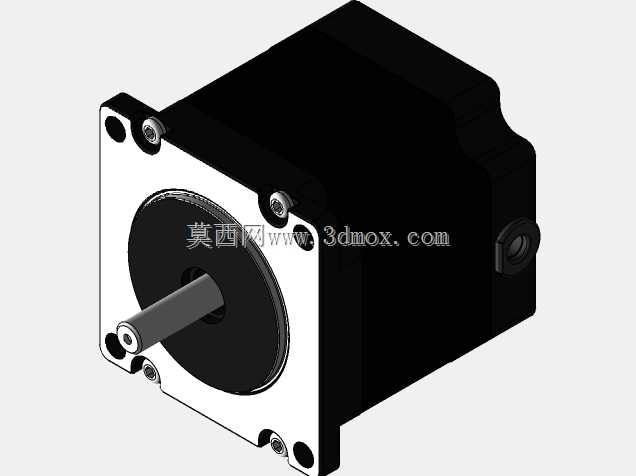

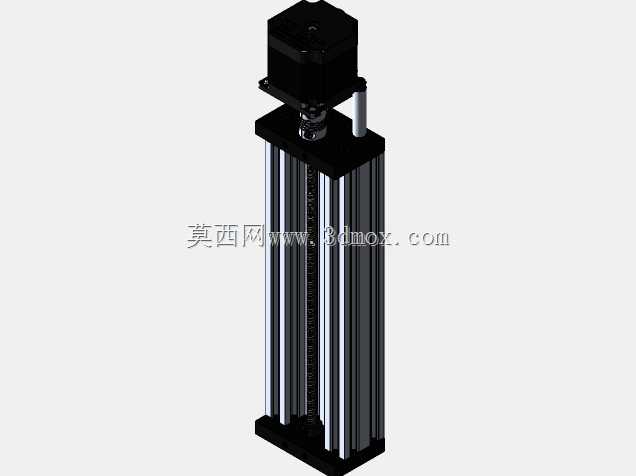

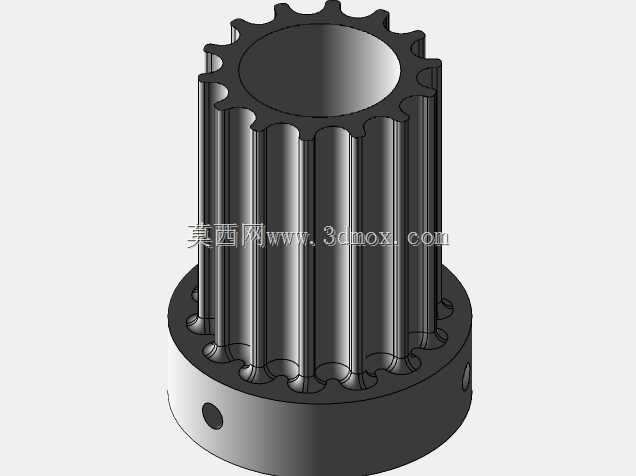

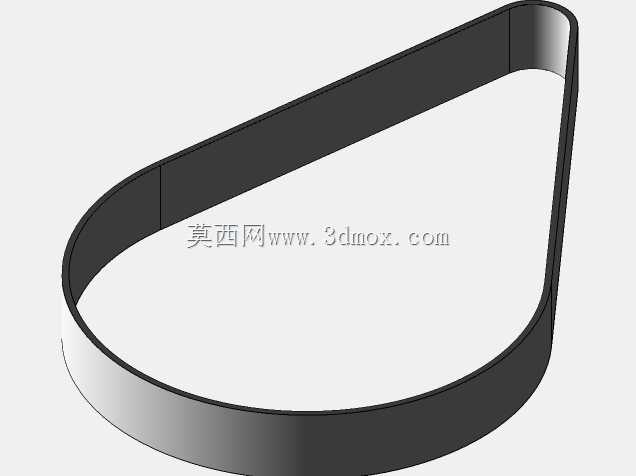

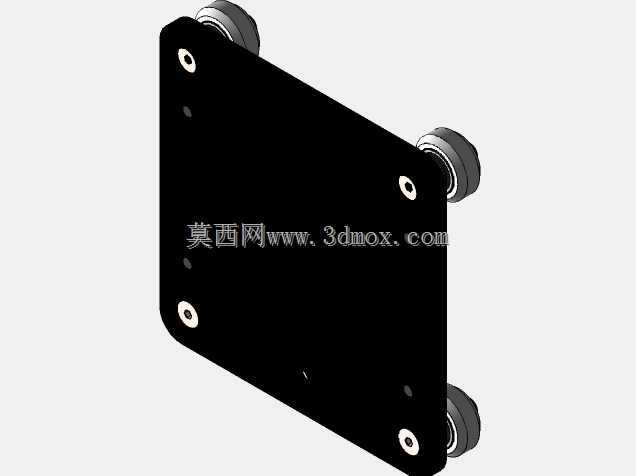

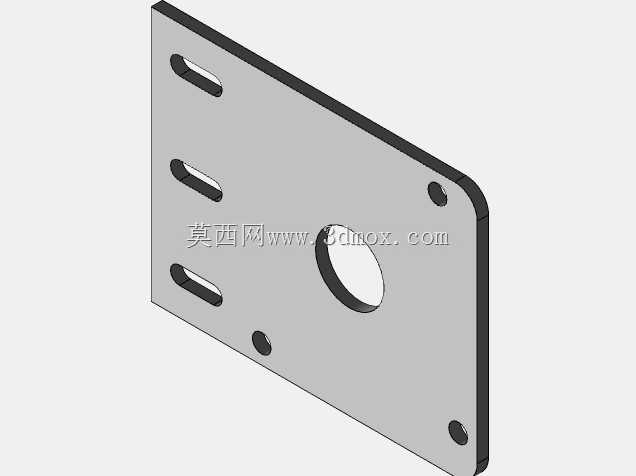

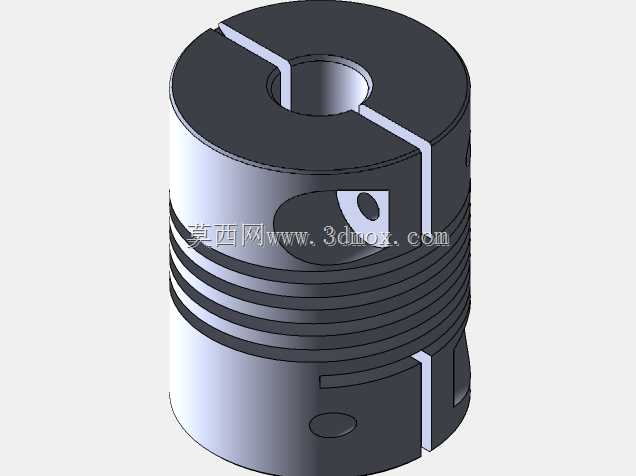

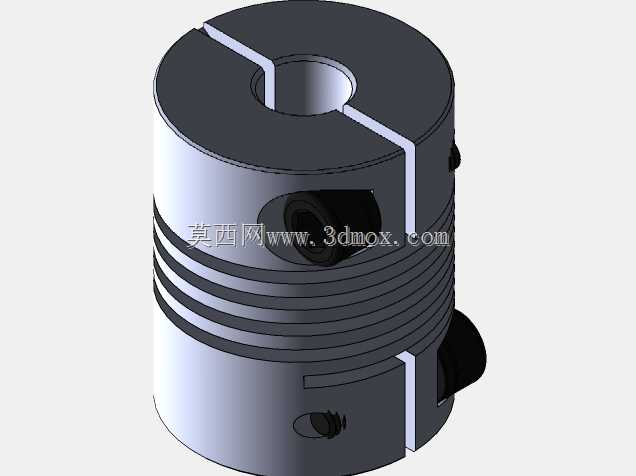

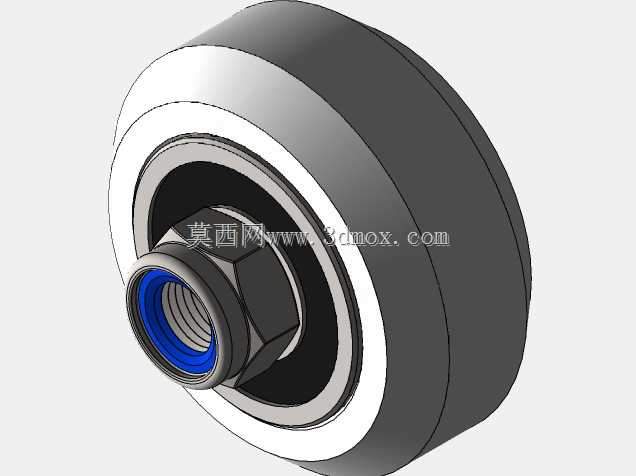

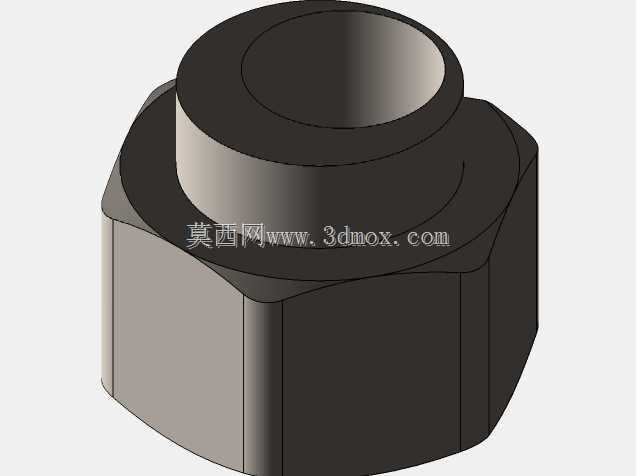

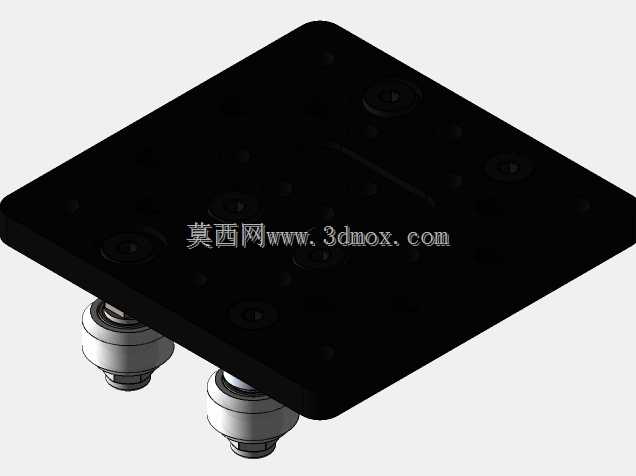

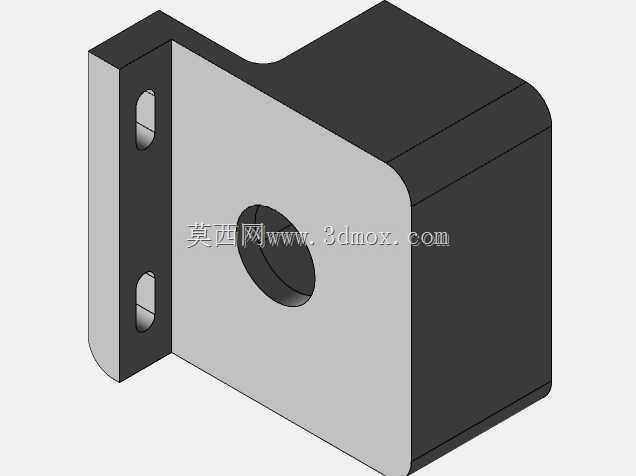

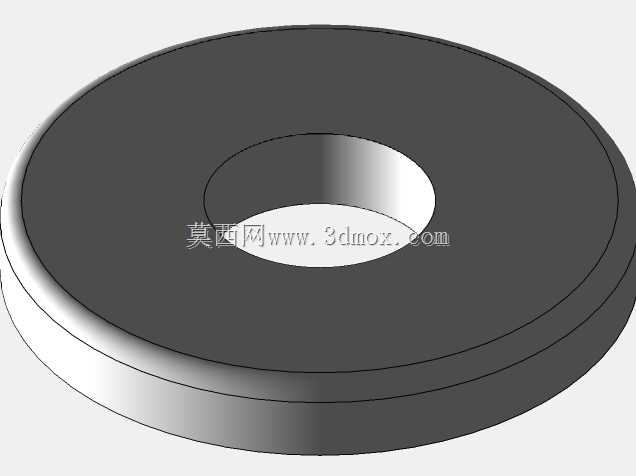

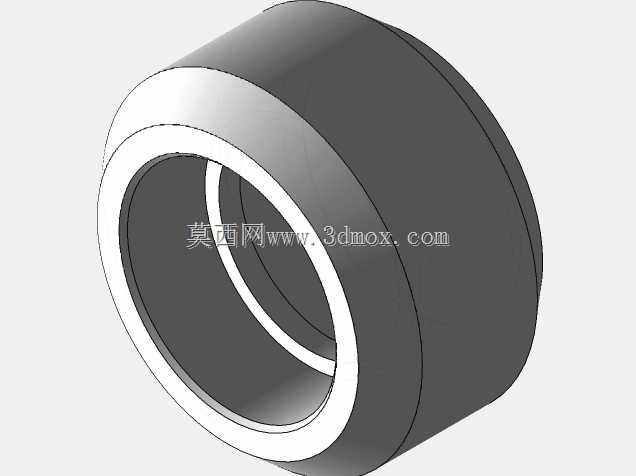

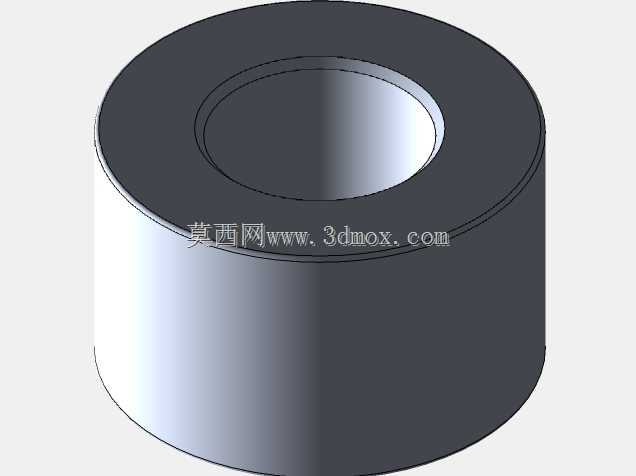

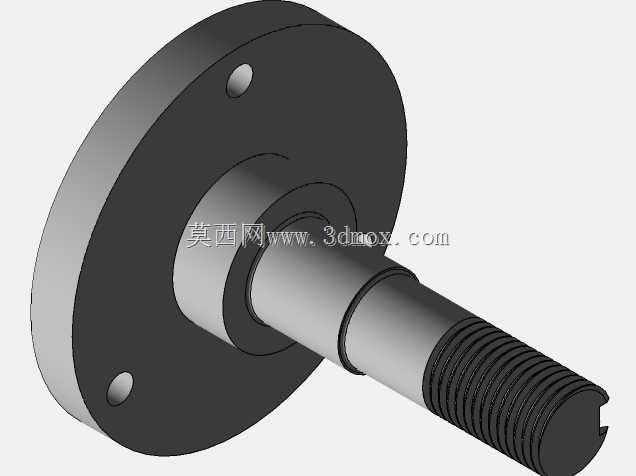

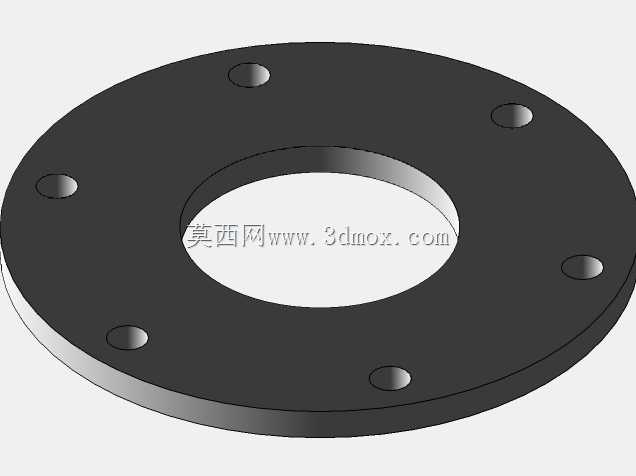

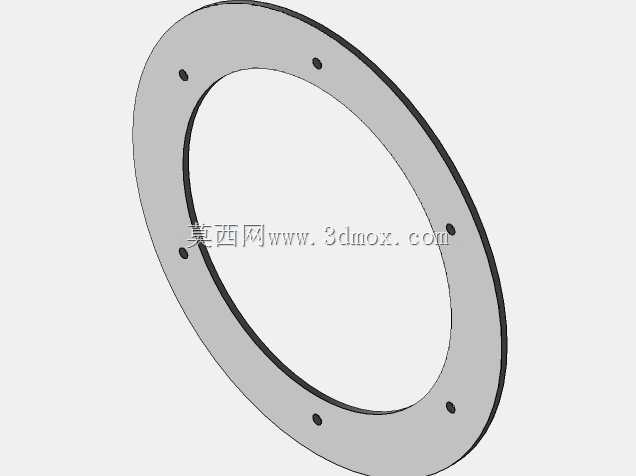

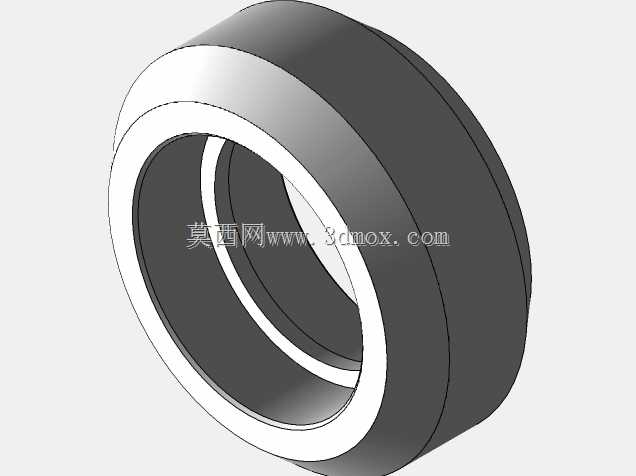

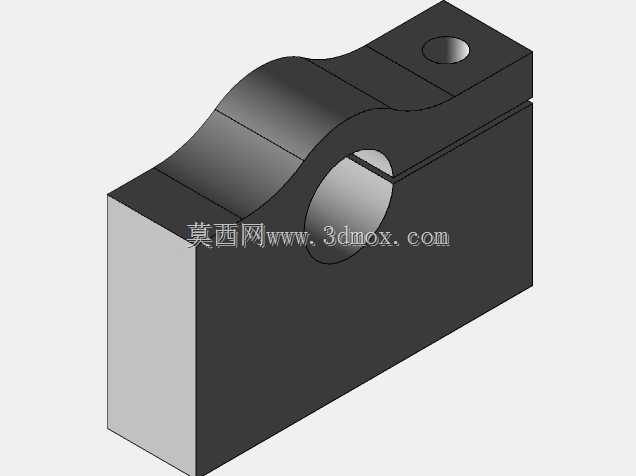

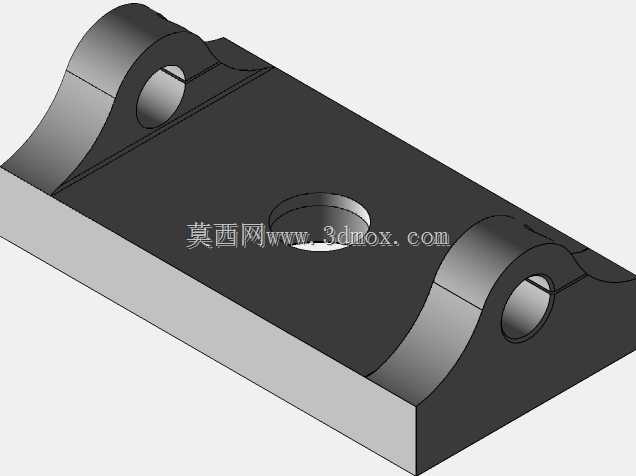

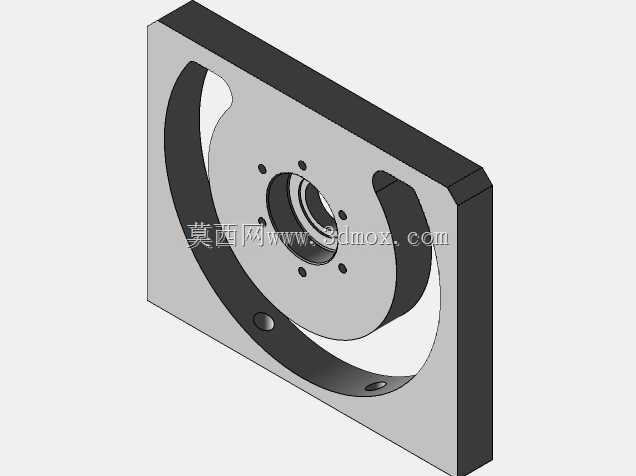

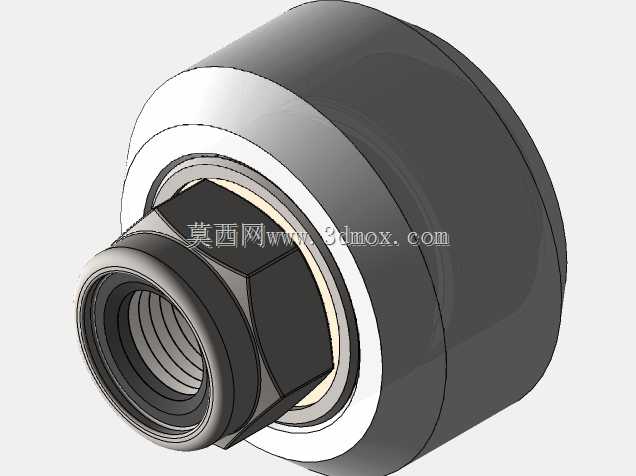

　　从运动链路来看，X、Y、Z三个直线进给轴分别布置在底部十字滑台和立式立柱上，直线导轨配合同步带传动的方案，兼顾了进给速度和运动平顺性，驱动端选用步进电机配套带轮减速，在低成本的前提下保证了小行程内的定位重复精度。区别于普通三轴雕刻机的地方在于工作台区域新增了第四轴旋转工位和第五轴摆转结构，两个回转轴可以联动配合，让装夹在工作台上的工件一次性完成多面轮廓、空间曲面、斜向孔位的加工，不需要多次拆装重新找正，能大幅减少小件多工序加工的累计装夹误差。

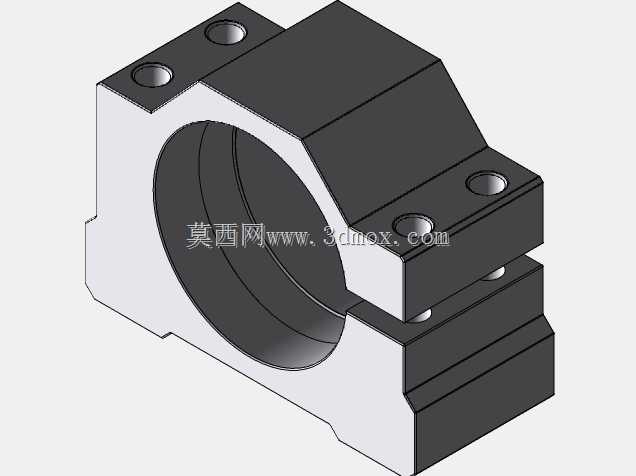

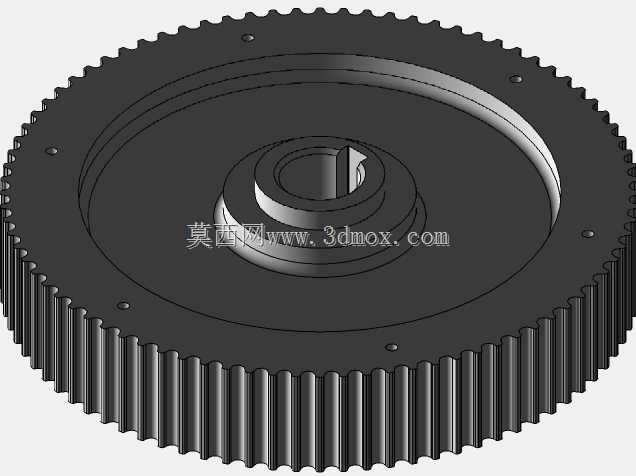

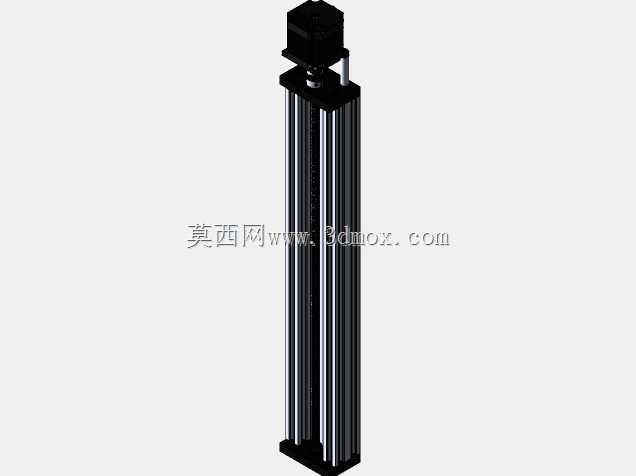

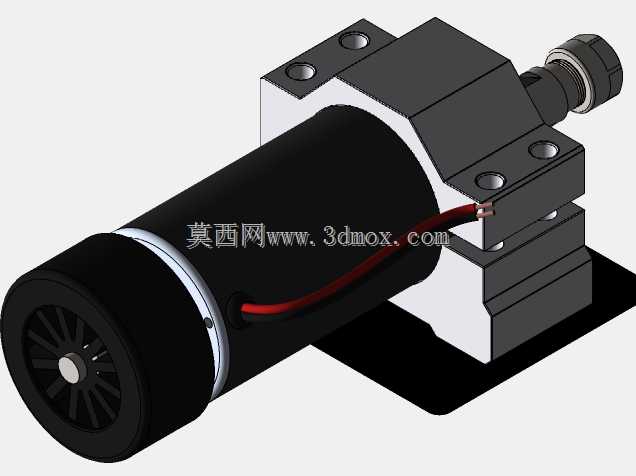

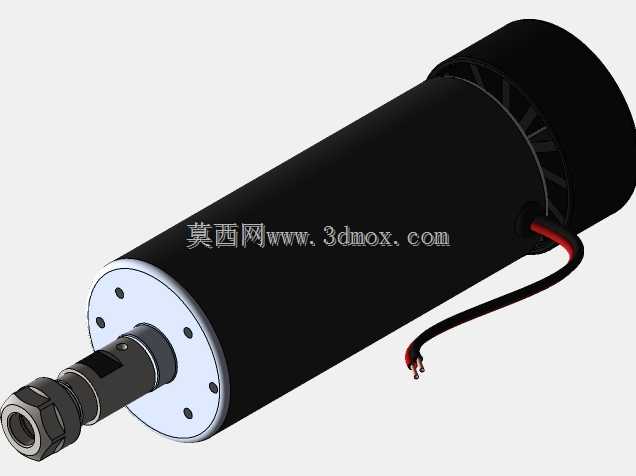

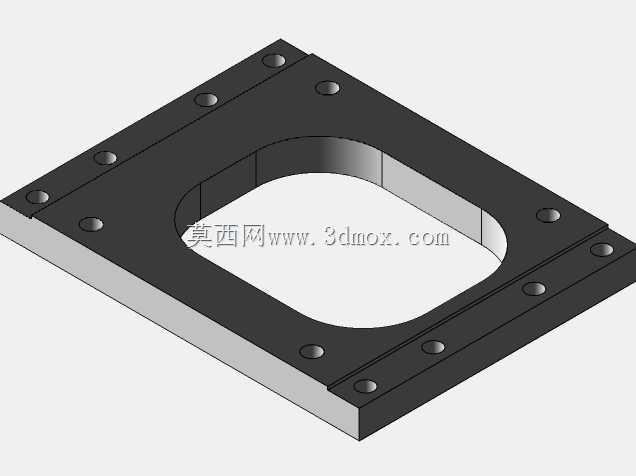

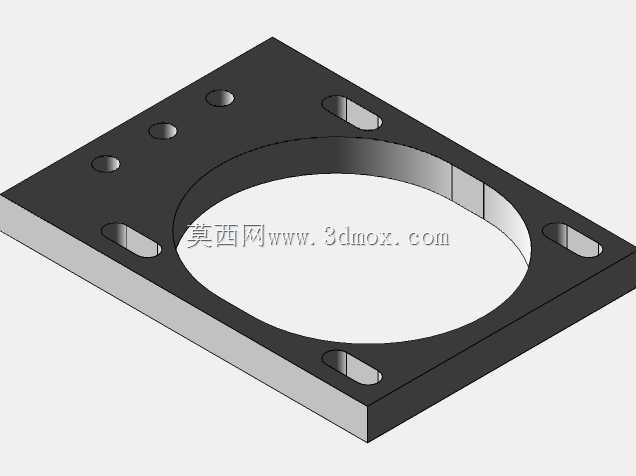

　　主轴部分采用立式高速电主轴单元，配套可调节的安装支座，Z向滑台的行程可以覆盖不同高度工件的铣削需求，主轴侧的冷却和动力线缆随Z轴拖链同步运动，走线弯折半径经过排布，长期往复运动也不会出现线缆拉扯干涉。设备的传动轮系外侧预留了护罩安装位，实际投产时可以加装钣金护罩阻挡切屑飞溅，加工过程中铝屑、木削或者塑料切屑不会直接卡入导轨和同步带啮合区域。

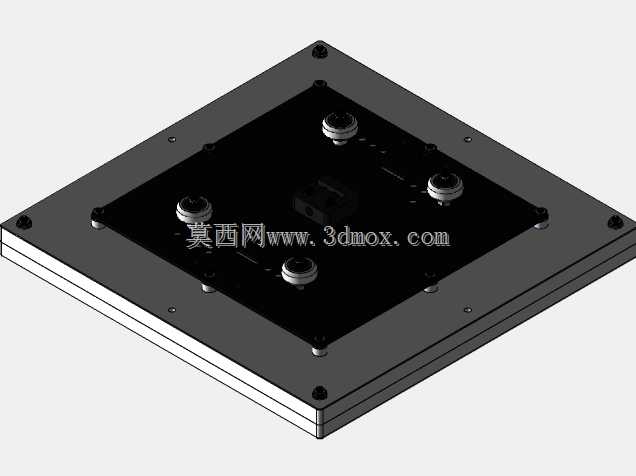

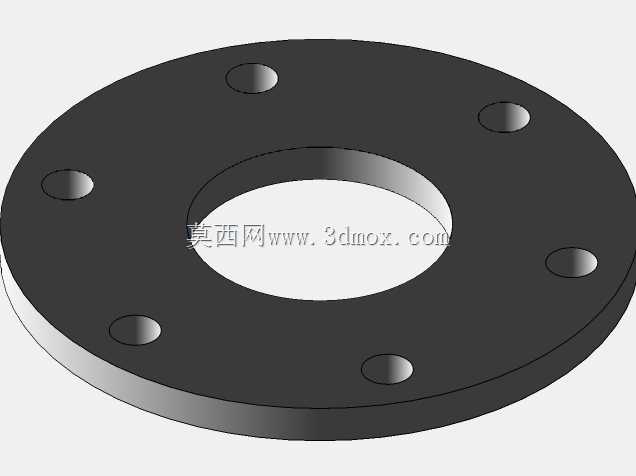

　　在实际应用场景里，这类小型五轴设备既可以完成小型五金零件的五面铣削、小型工艺品的立体雕刻，也能用于高校数控教学场景，演示五轴联动的插补逻辑和多轴加工的装夹思路。设计阶段所有运动轴的硬限位位置都在型材拼接时做了边界校核，各轴走到行程极限位置时，滑台、电机座和旋转工作台之间不会发生机械碰撞，整机的装配基准统一依托铝型材的定位槽面，零件互换性强，后期维护更换导轨、电机或者主轴部件时，不需要重新做复杂的整机坐标标定。旋转工作台的盘面预留了标准T型槽和装夹螺孔，通用虎钳、三爪卡盘或者专用工装夹具都可以直接固定，适配不同形状毛坯的装夹需求。
