五轴数控铣床倾斜旋转C轴结构

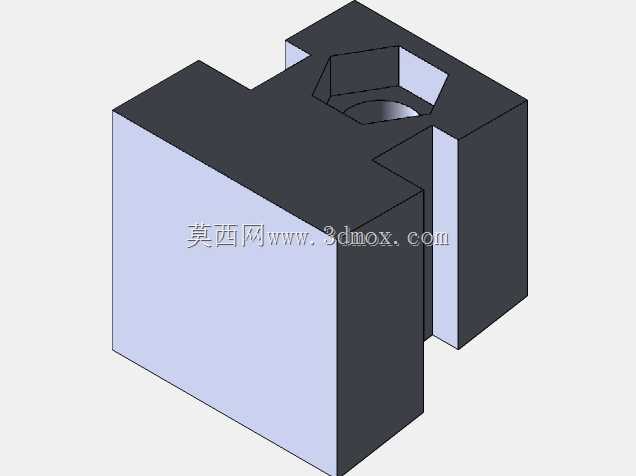

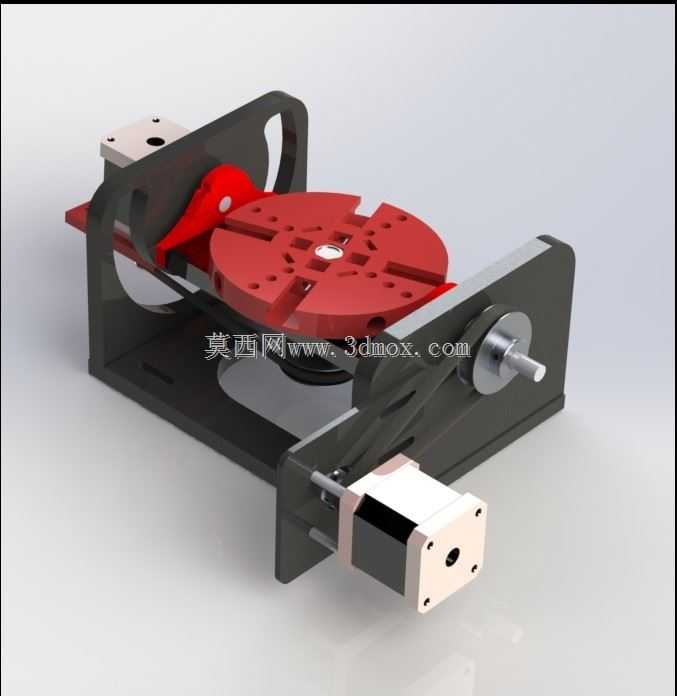

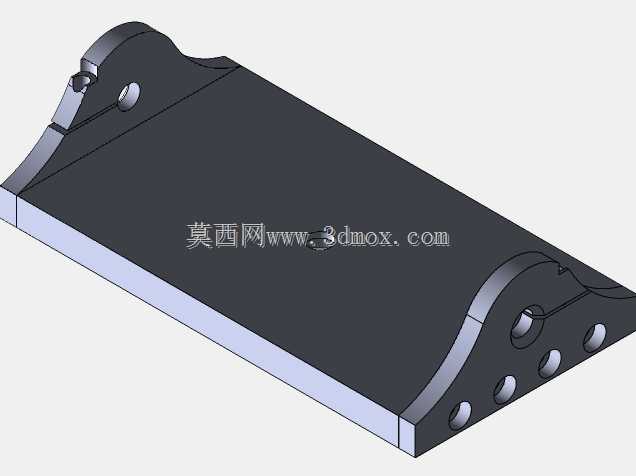

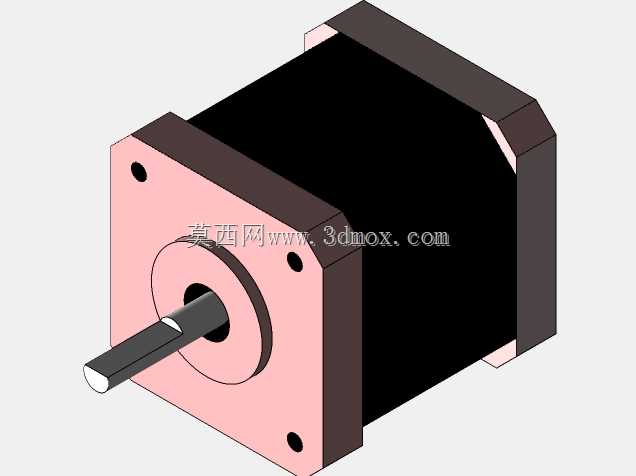

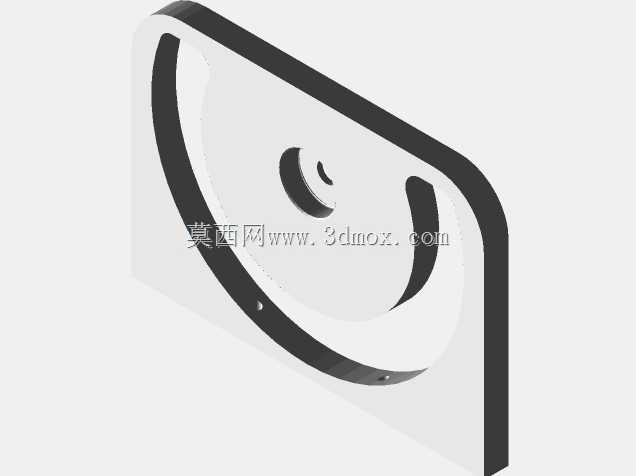

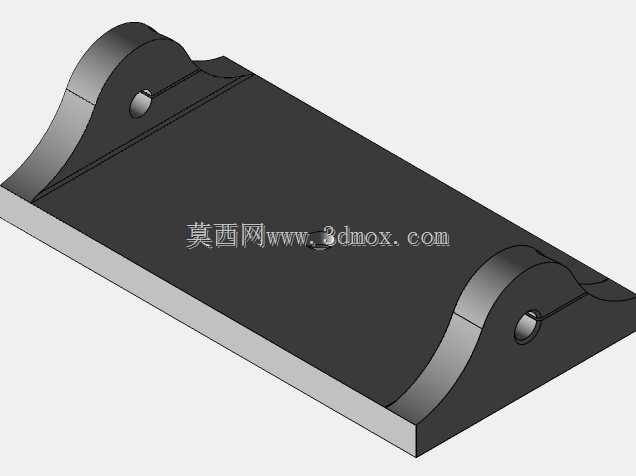

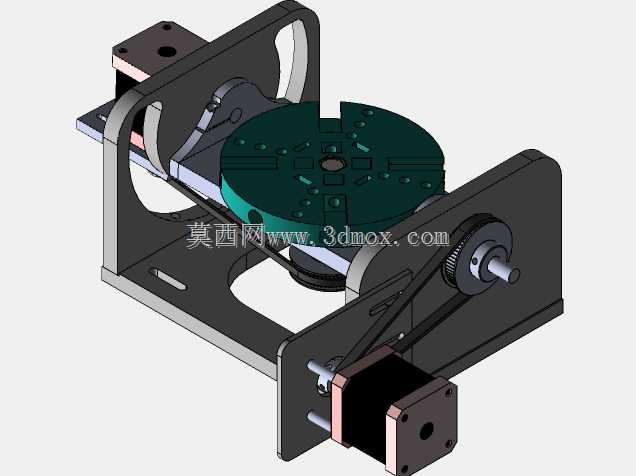

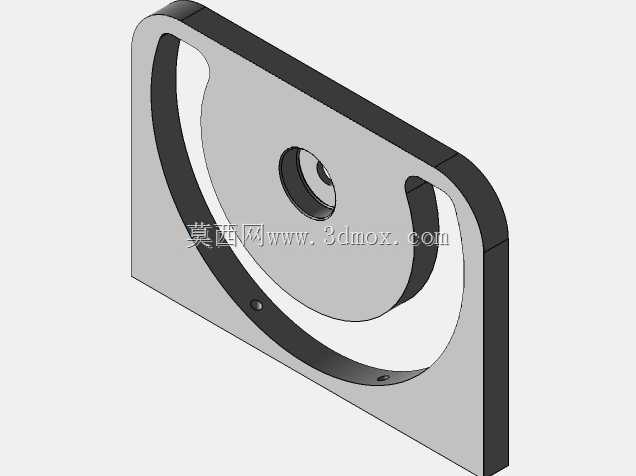

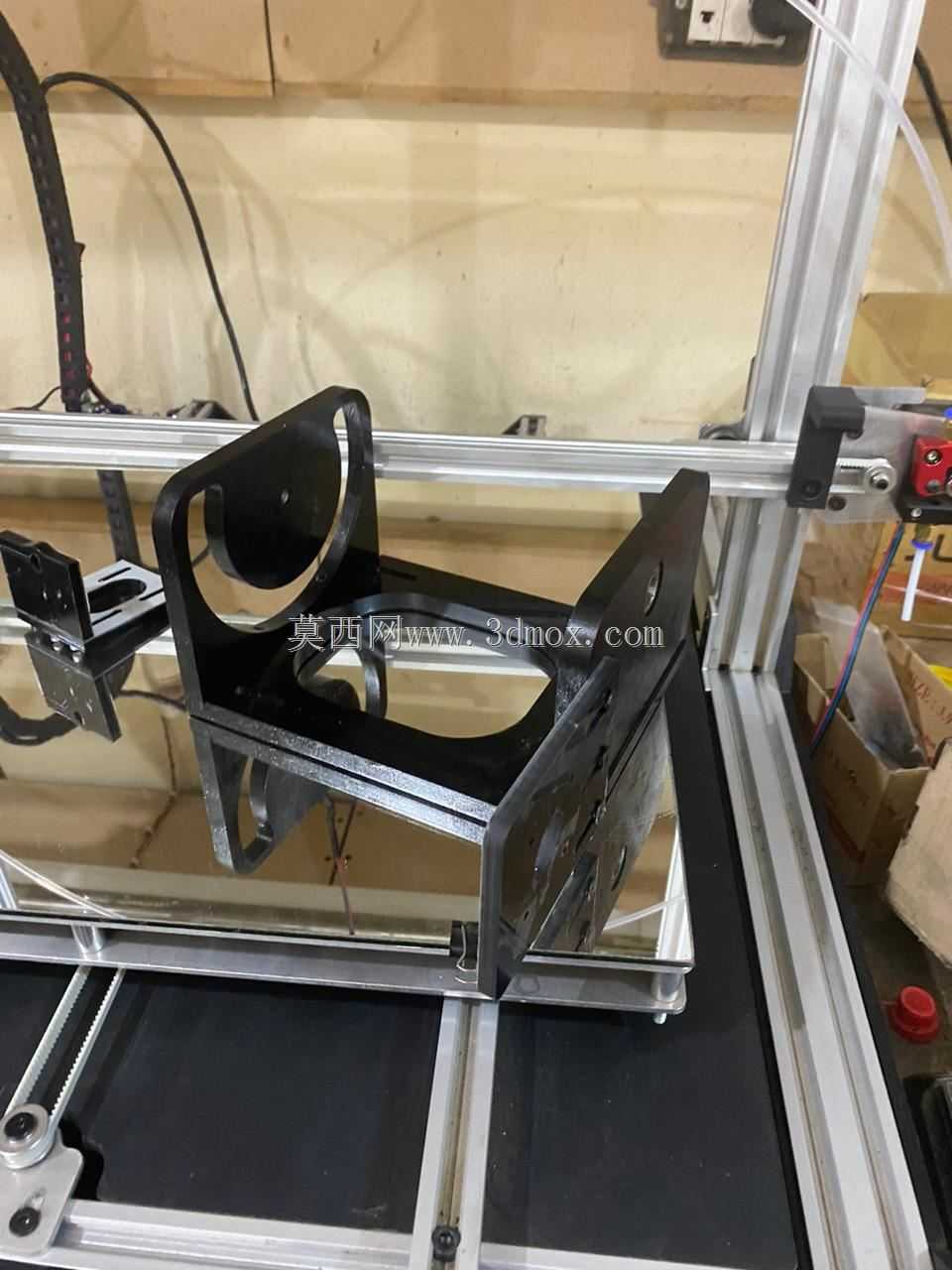

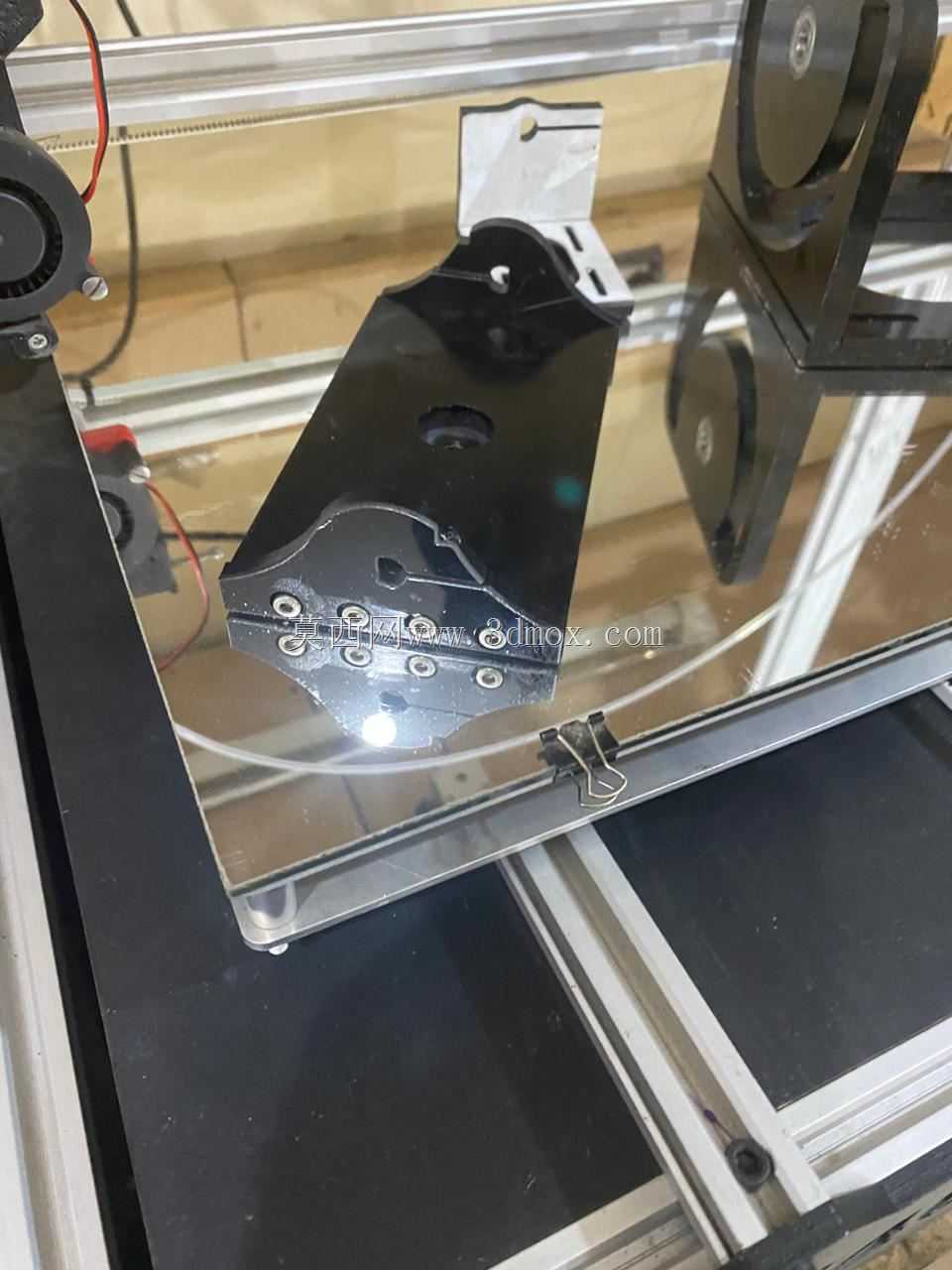

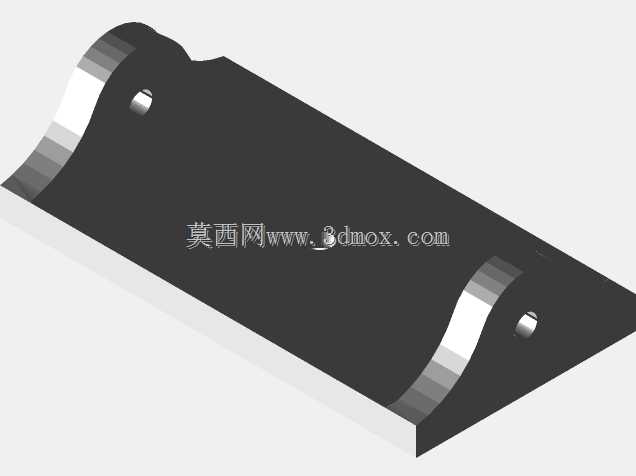

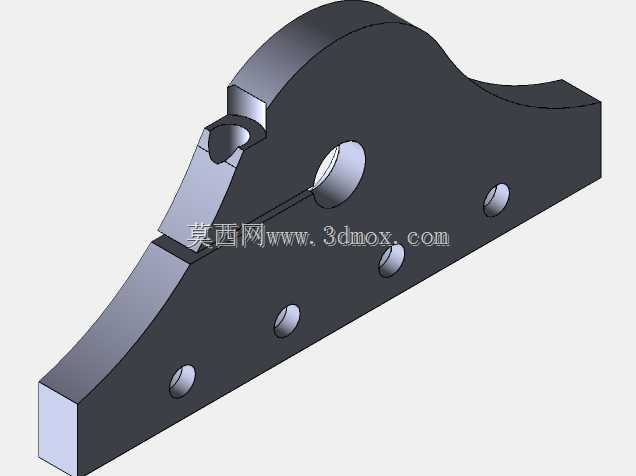

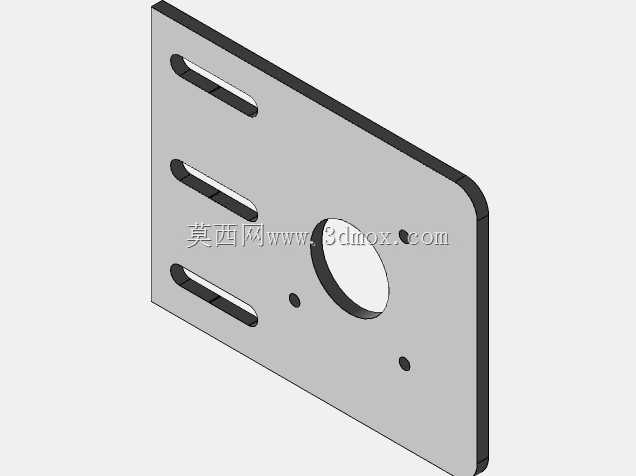

　　这套结构是面向小型桌面级五轴数控加工场景开发的轴系组件，核心承担加工过程中的工件倾斜分度与周向旋转进给功能，可直接加装在常规三轴数控铣床上，拓展设备的多面加工、复杂曲面加工能力，适配小尺寸精密零件的小批量加工、样件试制场景，常见于高校创客空间、小型精密加工工坊、个人DIY数控设备搭建领域。从实际安装适配性来看，整套组件的安装边界完全匹配Nema17、Nema23两类标准步进电机的安装孔位，无需额外加工转接板即可完成驱动端的固定，主体框架采用折弯成型的金属板材作为承载基体，框架两侧的支撑臂预留了轴系安装的同轴定位孔，能保证倾斜轴旋转过程中的同轴度误差控制在小范围，避免加工过程中出现轴系窜动影响加工精度。转盘部分作为工件装夹的核心载体，

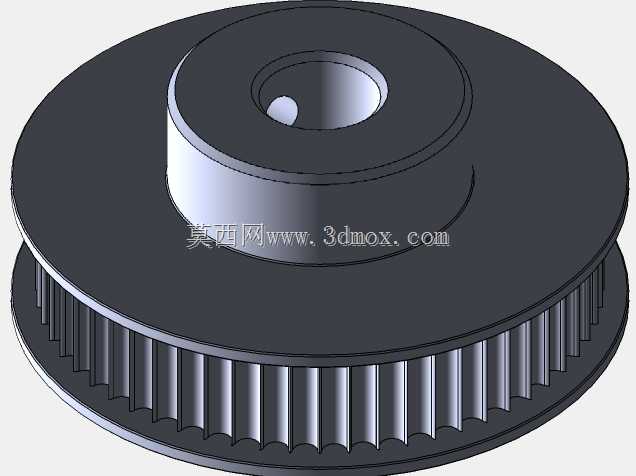

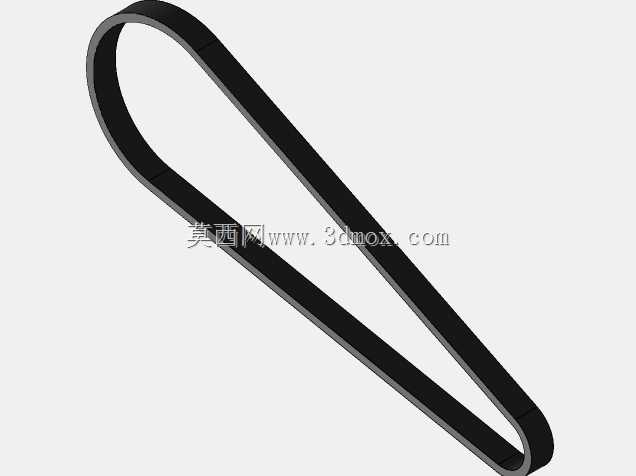

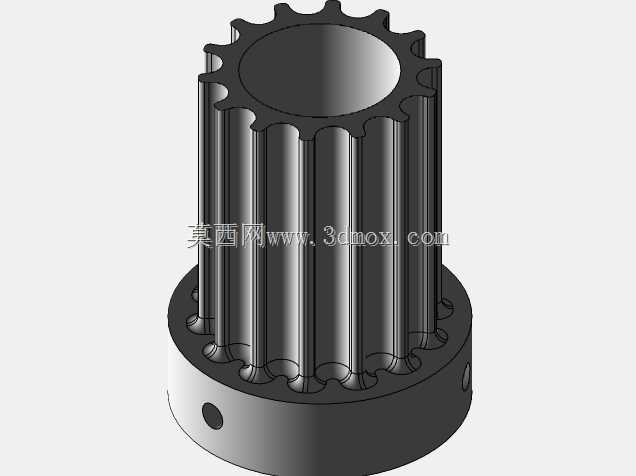

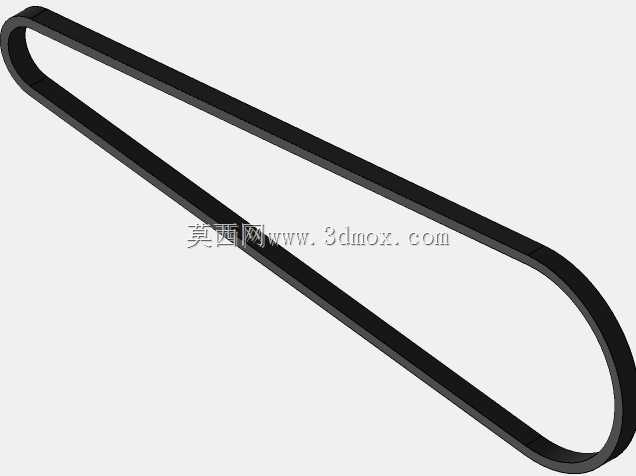

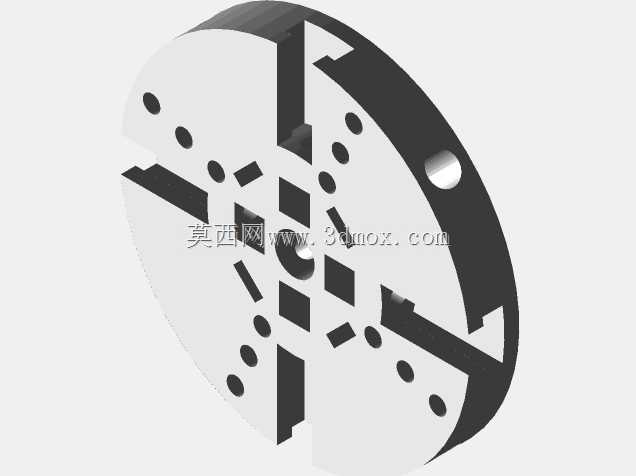

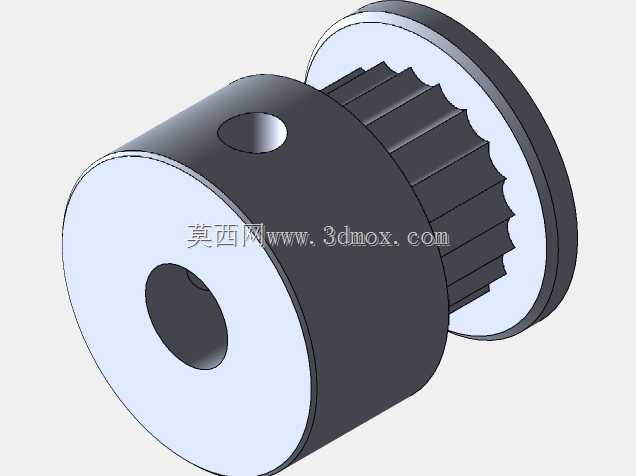

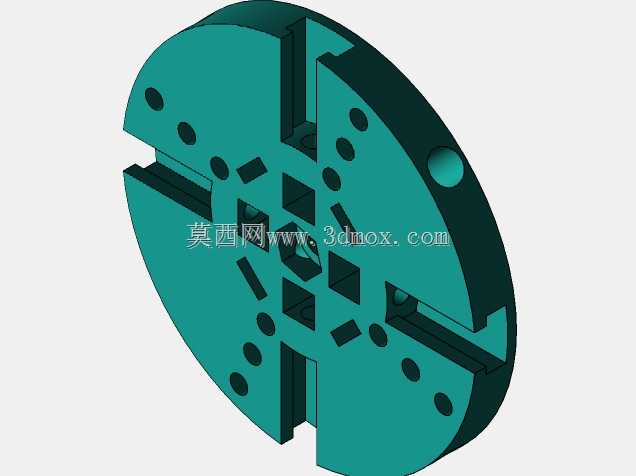

　　盘面均匀分布多组T型槽与安装螺孔，可直接适配通用型平口钳、小型卡盘的装夹需求，也可通过压板直接固定异形工件，转盘的中心定位孔与旋转轴系采用过盈配合加顶丝锁紧的连接方式，能传递足够的切削扭矩，避免重切削工况下转盘与转轴出现相对滑移。传动链路的设计充分考虑了桌面级设备的空间限制，倾斜轴与旋转轴的动力传递均采用同步带轮结构，搭配GT2规格的同步带实现动力传输，其中倾斜轴端配置两组GT2-60T-8mm镗孔滑轮，旋转轴端配置GT2-20T-5mm镗孔滑轮，配套的闭环同步带长度分别为320毫米与280毫米，带轮的齿形精度能保证传动过程中的背隙控制在合理区间，满足精密加工的进给精度要求。设计过程中充分考虑了不同加工场景的零件加工成本控制，

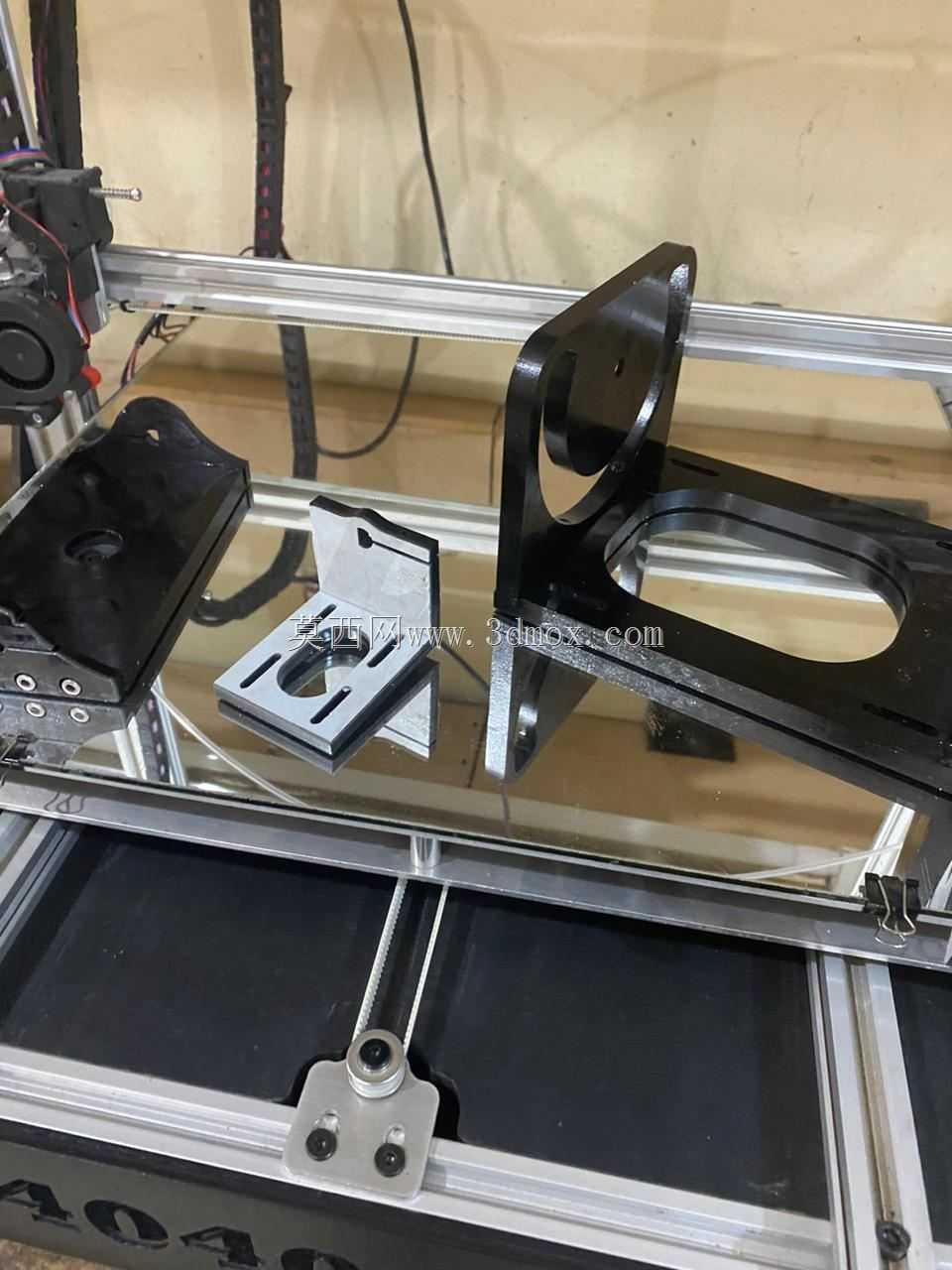

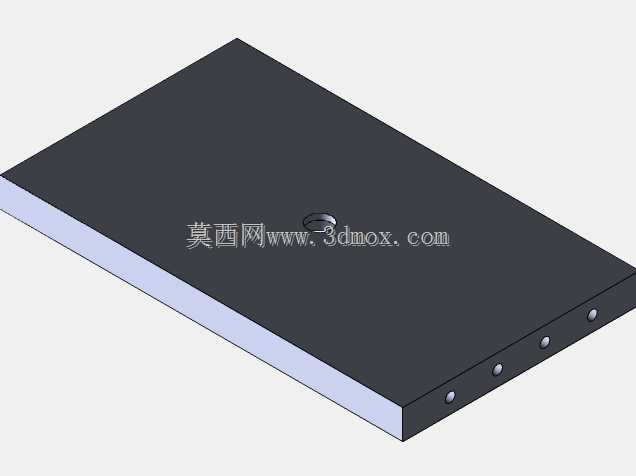

　　除转盘可采用3D打印方式快速制作验证外，其余承载类零件均可采用6毫米与10毫米厚度的铸造亚克力板材切割加工，大幅降低原型验证阶段的物料成本，待结构验证完成后，也可将转盘更换为铝加工件，提升整套结构的刚性与重载能力，适配更大切削量的加工需求。整套轴系的运动逻辑完全匹配主流Tree CNC五轴设备的连杆运动参数，可直接适配开源五轴控制固件的运动学配置，无需重新编写复杂的运动学解算代码，降低了设备搭建过程中的调试难度。从实际使用的工况适配来看，倾斜轴可实现0至90度范围内的角度倾斜定位，配合旋转轴的360度周向旋转，可让刀具一次装夹即可完成工件五个面的加工工序，减少多次装夹带来的定位误差，尤其适合小型叶轮、精密结构件、

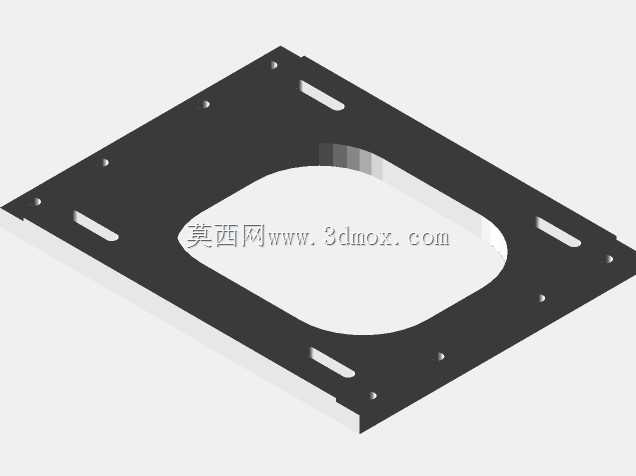

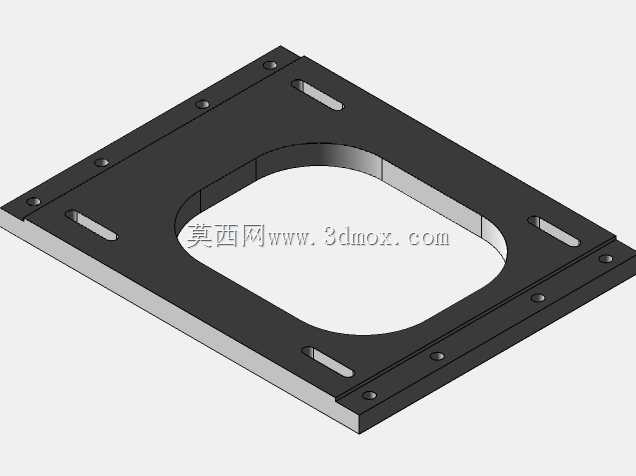

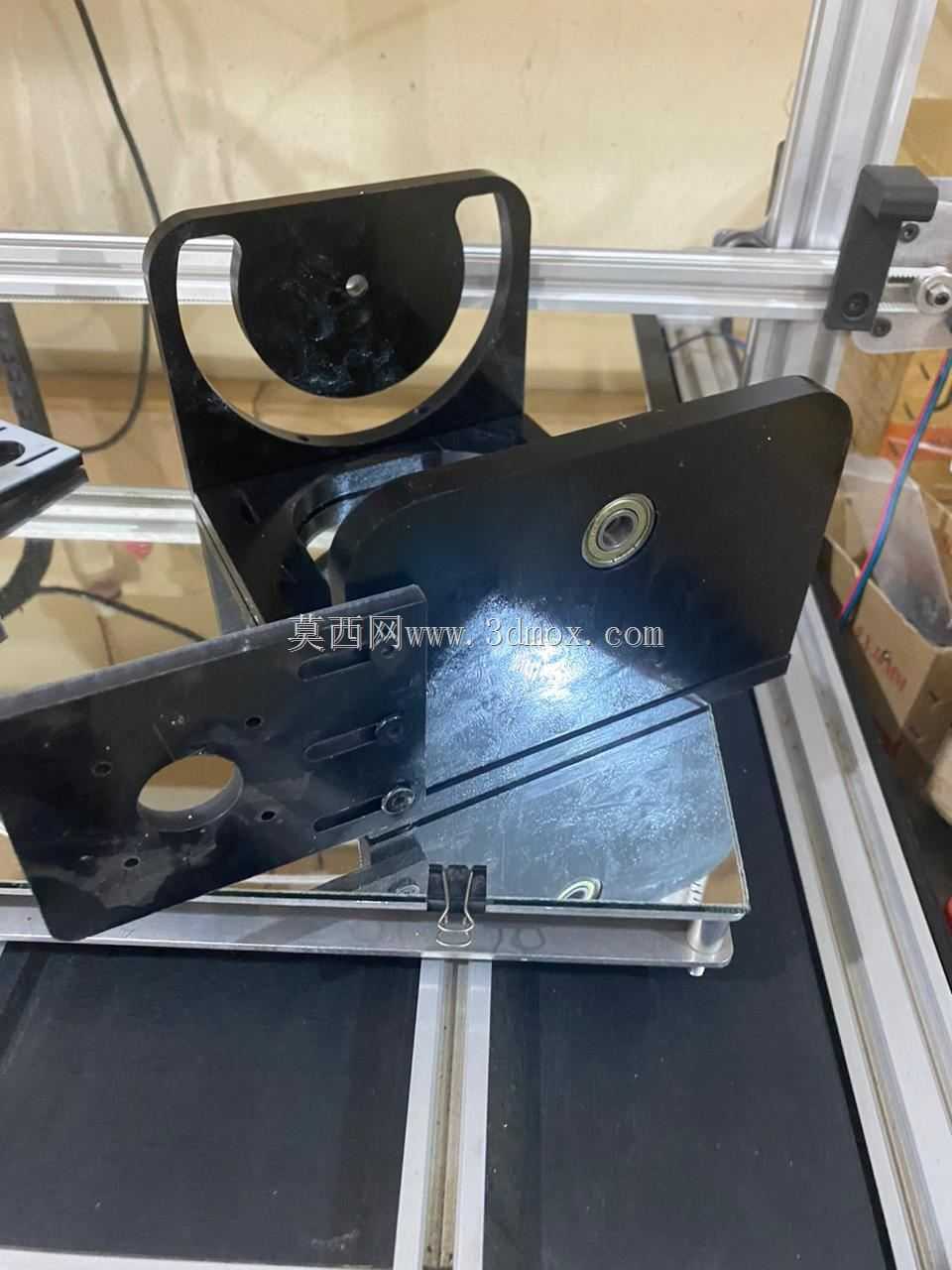

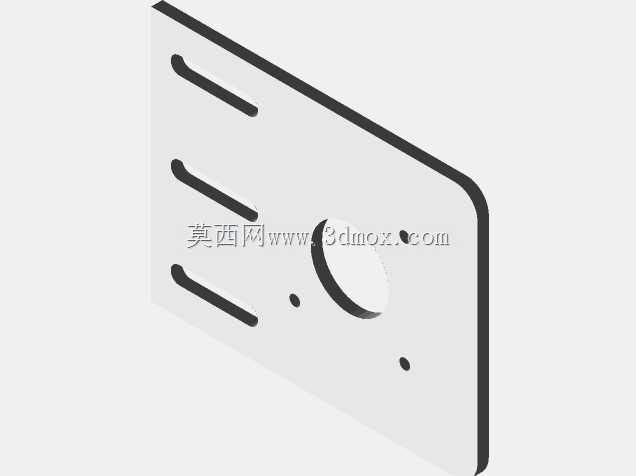

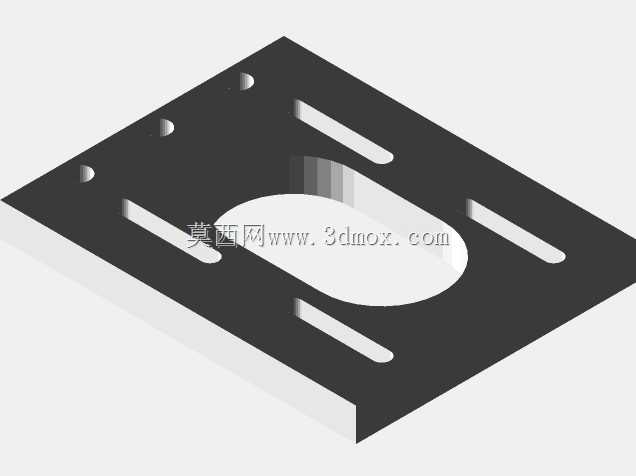

　　工艺摆件等复杂外形零件的加工。框架底部预留了与机床工作台连接的安装槽，可通过T型螺栓直接固定在常规数控铣床的工作台面上，安装槽的长圆孔设计允许一定范围内的位置调整，方便用户根据自身设备的工作台尺寸调整安装位置，避免与机床原有轴系的运动行程产生干涉。轴系的转动部位均采用标准深沟球轴承作为支撑，能承受径向与轴向的复合切削载荷，轴承端预留了润滑脂加注空间，日常维护仅需定期补充润滑脂即可保证长时间的转动顺畅，无需复杂的拆解保养。驱动端的电机安装位采用可调式张紧结构，用户可通过调整电机的固定位置来调整同步带的张紧力度，避免同步带过松出现跳齿、过紧增加轴系负载的问题，整套结构的所有连接紧固件均采用标准公制规格，用户在装配与后期维护时可直接采购标准件替换，无需定制特殊规格的紧固件。
