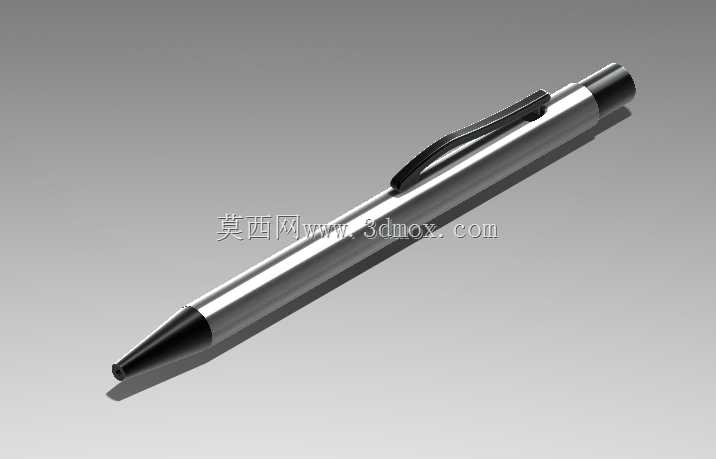

金属按动式圆珠笔外观结构三维数模

　　这款按动式金属笔的三维结构设计，首先需要匹配日常办公、商务馈赠等多场景的使用需求，笔身整体采用直筒式金属壳体结构，外表面做哑光金属质感处理，握持段做细微的锥度收窄，适配多数成年人的握持手型，长时间书写不易产生硌手的疲劳感。笔夹部分采用一体化弯折成型的金属结构，安装位置位于笔身上段靠近按动端的位置，弯折弧度匹配常规笔记本封皮、衬衫口袋的厚度，夹持时不会因为夹持力过大损伤纸面或布料，也不会因为夹持力不足导致笔身滑落。笔尖部分采用锥形金属收口结构，内部预留标准中性笔芯的安装腔体，腔体直径适配市面通用的按动式中性笔替换芯，不需要额外定制专用笔芯，降低后续使用的耗材成本。按动结构隐藏在笔身上段的腔体内，整个笔身没有外露的活动缝隙，

　　避免日常使用时灰尘、细小杂物进入结构内部造成按动卡顿。设计过程中首先确定笔身的整体长度控制在140mm左右，最大外径控制在11mm，这个尺寸既可以保证内部有足够的空间容纳标准长度的笔芯与按动回弹结构，也不会因为笔身过粗导致握持时的握持跨度太大，适配多数人的握持习惯。笔身的壁厚控制在0.8mm，采用金属薄壁结构设计，既可以保证笔身整体的结构强度，日常跌落时不会轻易出现壳体凹陷变形，也能控制整体重量在20g左右，放在衬衫口袋里不会有明显的坠重感，长时间握持书写也不会因为重量过大增加手部负担。笔夹与笔身的连接采用嵌入式卡扣结构，不需要额外的螺丝或者粘接固定，装配时直接将笔夹的卡接端压入笔身预设的卡槽内即可完成固定，

　　连接强度可以承受5N的拉拽力不脱落，满足日常夹持使用的强度要求。笔尖的锥形段做了圆角过渡处理，没有尖锐的棱角，避免日常携带时剐蹭衣物或者划伤手部。按动端的按钮突出笔身上端面1.5mm，按压行程控制在4mm，按压力度设置在15N左右，按压时的反馈清晰，不会出现按动卡顿或者误触发的情况。整个模型为一体化外观结构数模，没有拆分内部的细小弹簧、卡爪等细碎零件，主要用于外观验证、产品渲染展示以及结构方案评审使用，在做产品开模前的结构验证时，可以基于这个外观数模进一步拆分内部的零件结构，预留各零件之间的装配公差，笔身各段的连接采用螺纹旋合结构，螺纹配合长度控制在8mm，既可以保证连接的可靠性，

　　也不会因为螺纹过长导致装配时旋合行程太长影响装配效率。笔身表面的处理工艺预留了0.1mm的镀层厚度空间，后续做阳极氧化或者电镀处理时不会因为镀层厚度导致装配尺寸超差。在做结构校核时，重点验证了笔身放置在倾斜15度的光滑平面上时不会出现滚动滑落的情况，笔夹的突出高度刚好可以作为笔身的防滚结构，不需要额外增加防滚筋位，保持笔身外观的简洁整体性。
