三星Galaxy风格折叠屏安卓手机结构设计

　　做消费电子结构设计这些年，折叠屏机型的结构堆叠一直是三维建模里比较考验细节把控的方向，这次的安卓手机结构设计参考了三星Galaxy系列的成熟交互逻辑，同时在折叠铰链的安装边界上做了适配调整，更适合做结构方案验证阶段的参考使用。从实际应用场景来看，这类折叠屏终端目前主要覆盖商务移动办公、日常影音娱乐两大核心使用场景，展开状态下接近小尺寸平板的显示面积，能够满足移动端文档批注、多窗口分屏操作的需求，折叠后则和常规直屏手机尺寸接近，可轻松放入常规裤袋、小型随身包内，兼顾大屏体验与便携属性。

　　从功能特性层面拆解，这款机型采用内折方案，外屏覆盖常规直屏手机的日常轻量操作需求，比如接打电话、消息回复、快捷扫码等场景无需展开机身，减少铰链的开合频次提升结构耐用性；内屏展开后为7英寸左右的无挖孔全面屏，前置摄像头布置在屏幕左上角的挖孔区域，和常规直屏手机的前置模组安装位置逻辑一致，避免屏下摄像头带来的显示效果折损。机身侧边集成了指纹识别与电源按键一体化模组，音量调节按键紧邻电源键布置，符合多数用户的单手握持操作习惯，按键的按压行程做了0.3mm的预留设计，既保证按压反馈的清晰感，也避免按键突出过多导致随身放置时出现误触。

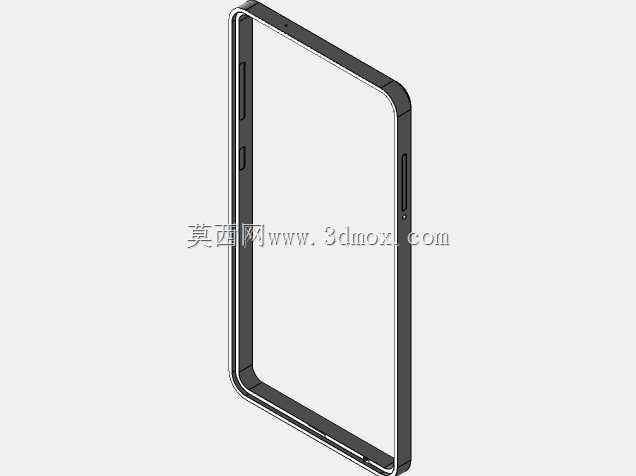

　　设计思路上没有盲目追求极致的轻薄参数，而是优先平衡结构强度与握持手感，中框采用带微弧过渡的直角边设计，边缘做了0.5mm的倒角处理，既保留直边设计的视觉利落感，也不会因为棱角过于尖锐导致长时间握持产生硌手的问题。屏幕与中框的衔接处预留了0.2mm的缓冲胶安装槽，可填充泡棉胶缓解日常跌落时的屏幕冲击，折叠状态下内外屏之间预留了0.1mm的间隙，避免屏幕贴合摩擦产生划痕。后盖采用一体化弧面设计，摄像头模组凸起高度控制在1.2mm以内，模组周边做了一圈高光金属保护圈，既可以保护镜头玻璃不被桌面等平面刮花，也能让机身平放时不会出现明显的跷跷板问题。

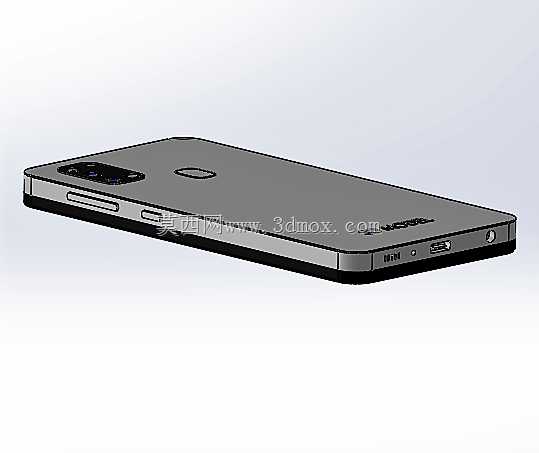

　　外形尺寸与安装边界方面，折叠状态下整机厚度控制在14.5mm以内，展开状态下单侧机身厚度为6.8mm，折叠后的整机宽度为72mm，长度为158mm，和常规6.5英寸直屏手机的握持尺寸接近，单手握持时拇指可覆盖屏幕约75%的操作区域，符合多数成年用户的手型尺寸。铰链部分的安装空间预留了宽度22mm、长度110mm的区域，可适配主流的U型铰链结构，铰链两侧的主板与电池安装区域做了隔断设计，避免铰链开合时的应力传递到主板元器件导致虚焊问题。机身内部的堆叠采用上下分仓设计，上半部分布置主板、前置与后置摄像头模组，下半部分布置主电池、尾插小板与扬声器模组，中间通过FPC柔性排线连接，排线的弯折半径预留了3mm的安全空间，避免折叠过程中排线反复弯折出现断裂。后置摄像头采用单摄方案，模组的光学中心距离机身上边缘12mm，距离机身左侧边缘10mm，镜头的视场角覆盖范围不会被机身边框遮挡，闪光灯布置在摄像头下方3mm位置，补光范围可覆盖近距离拍摄的整个取景区域。机身底部预留了Type-C接口的安装位置，接口中心距离机身底部边缘8mm，两侧对称布置扬声器出音孔与麦克风拾音孔，出音孔的开孔直径为0.8mm，既保证声音传出的通透性，也能避免日常使用中灰尘、异物轻易进入机身内部。
