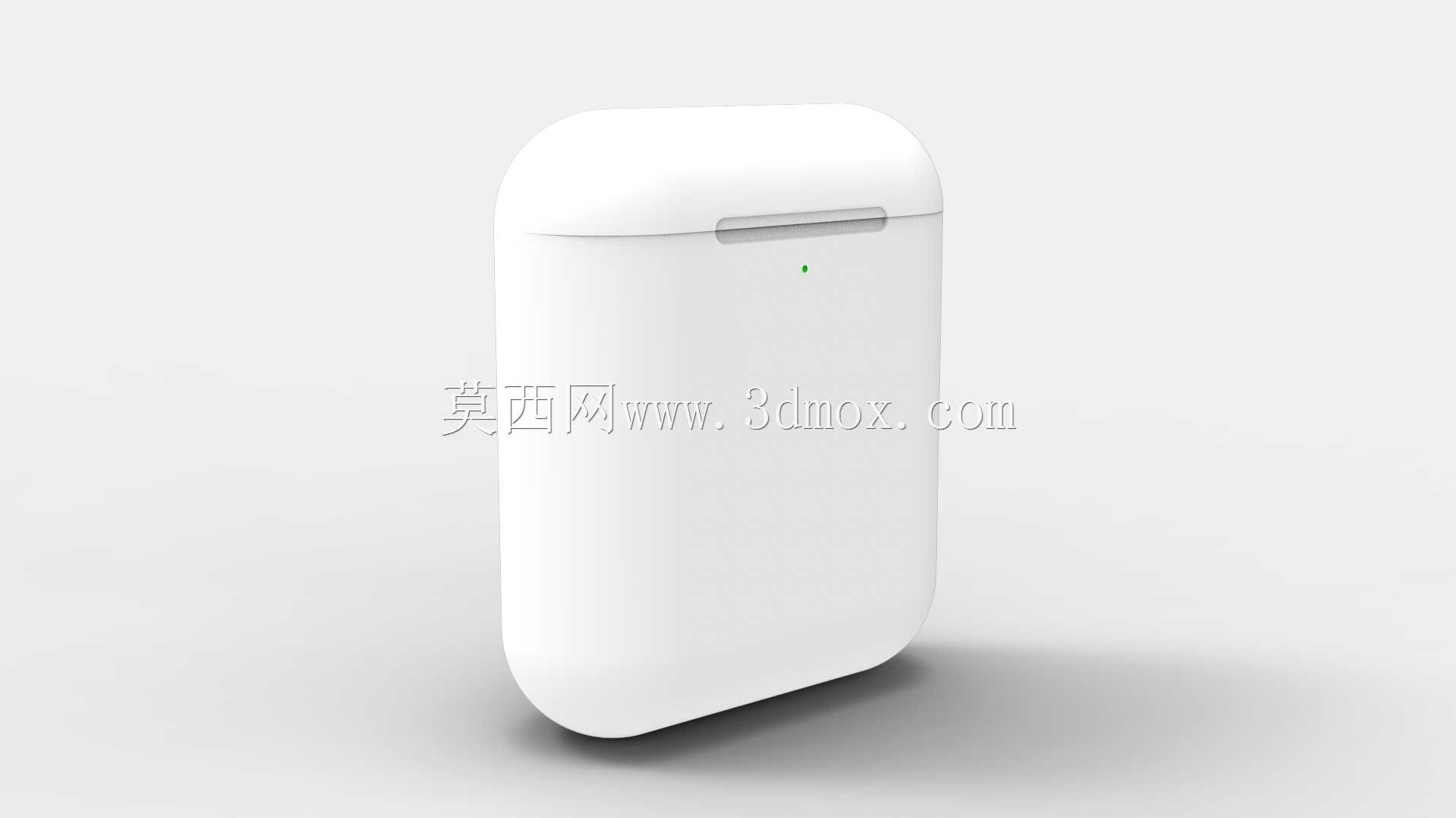

Airpods充电收纳保护盒结构设计

　　在日常消费电子配件的结构设计工作中，无线耳机的配套收纳充电装置是很常见的设计品类，这类产品既要满足便携携带的使用需求，也要兼顾充电触点对位、开合结构可靠性、跌落防护等多重工程要求。本次设计的Airpods配套充电收纳盒，首先从用户日常使用的高频场景出发，考虑到用户日常将其放置于口袋、背包侧袋等场景，外壳整体采用圆角过渡的弧面造型，所有棱边均做R3以上的圆角处理，避免尖锐棱角在携带过程中勾扯衣物纤维，同时也能在跌落时分散冲击应力，降低外壳开裂的风险。

　　从功能特性层面来看，该收纳盒集成了耳机收纳与补能两大核心功能，内部腔体的轮廓完全匹配耳机本体的曲面造型，预留0.15mm的装配间隙，既可以保证耳机放入时顺畅无卡滞，也能避免间隙过大导致耳机在盒内晃动产生异响，同时在腔体底部预留充电触点的安装位，触点采用弹性顶针结构，当耳机放入到位后，顶针在弹簧力作用下与耳机底部的充电极片可靠接触，无需额外插拔操作即可实现充电通路导通。盒盖与盒身的连接采用内置转轴结构，转轴处设置阻尼力矩，保证盒盖可以在0-120度的开合角度范围内任意悬停，避免开盖时盒盖自由晃荡，同时在闭合位置设置磁吸定位结构，盒盖与盒身的对应位置嵌入钕铁硼磁钢，闭合时依靠磁吸力实现可靠锁合，无需额外设置卡扣结构，兼顾外观简洁性与使用便捷性，用户单手握持时用拇指即可轻松推开盒盖，操作反馈清晰。

　　设计过程中首先对耳机本体的三维点云数据进行逆向拟合，确保内部腔体的贴合精度，避免出现耳机放不进或者充电对位不准的问题。外壳壁厚统一设置为1.8mm，这个壁厚尺寸既可以保证PC+ABS材质注塑成型时的熔体流动顺畅性，避免出现缺胶、缩痕等成型缺陷，也能在控制整体重量的前提下提供足够的结构强度，日常1.2米高度自由跌落至水泥地面时，外壳不会出现破裂，内部的耳机也不会因为冲击弹出。盒身正面预留状态指示灯的安装位，指示灯采用柔光扩散材质，避免灯光直射刺眼，同时可以清晰展示充电状态、配对状态等信息，指示灯的位置设置在盒身正面靠上的位置，用户单手握持时不会被手指遮挡，无需刻意调整握持角度即可查看状态。

　　安装边界方面，该充电盒的整体外形尺寸控制在60mm45mm22mm的范围内，这个尺寸刚好可以适配大多数成年人的单手握持需求，放入牛仔裤口袋也不会产生明显的异物感。内部除了耳机放置腔体之外，还预留了内置锂电池、充电管理电路板的安装空间，电路板通过定位柱与螺丝固定在盒身内部的筋位上，电池采用背胶粘贴在专门的电池仓内，仓体周围设置限位筋，避免电池在受到冲击时发生移位。充电接口设置在盒身底部居中位置，接口周围做0.3mm的凸台防护，避免接口直接接触放置平面产生磨损，同时接口的深度控制在5mm以内，保证市面上主流的充电线都可以可靠插入，不会出现插不到位的情况。

　　在细节结构处理上，盒盖与盒身的分型面设置在侧面靠上的位置，分型线做0.1mm的错位配合，避免合模时出现段差影响外观质感，同时在分型面处设置一圈防水胶圈的安装槽，胶圈采用邵氏硬度40度的硅胶材质，装配后可以实现IPX4级别的防水能力，日常使用中泼溅的汗水、雨水不会渗入盒体内部损坏电路元件。内部腔体的表面做细晒纹处理，避免耳机放入取出时刮花耳机外壳的亮面质感，同时也能增加一定的摩擦力，减少耳机在腔体内的滑动。整个结构设计过程中反复进行装配干涉检查，确保所有零件在装配时没有硬干涉，运动部件（盒盖、充电顶针）的运动行程内没有软干涉，保证实际生产组装时的顺畅性，后续量产时也可以根据材质配色的不同，快速更换外壳的色母参数，实现多配色版本的快速迭代，不需要对核心结构做大幅度修改。
