桌面级PCB加工小型数控雕刻设备

　　这款小型数控加工设备的核心定位是面向电子爱好者、小型电子工作室的桌面级PCB制作场景，区别于工业级大型PCB加工产线，它的占地尺寸控制在普通书桌可容纳的范围，整机框架采用标准2020铝型材搭建，安装边界预留了走线槽、驱动板安装位与手控屏幕的固定空间，不需要额外定制安装台面，普通木质桌面、防静电工作台均可直接放置使用，设备运行时的动载荷较小，不会对台面产生额外的冲击要求。

　　从实际加工用途来看，它主要针对单双面PCB的铣削加工，替代传统的热转印、腐蚀制板流程，可直接完成覆铜板的线路铣削、板型轮廓切割、定位钻孔工序，加工幅面覆盖常规实验级PCB的尺寸需求，可满足单片机开发、小批量电路验证阶段的制板需求，除PCB加工外，更换适配的刀具后也可完成软金属、亚克力、薄木板的轻载雕刻加工，适配个人DIY、教学实验场景下的多材料小工件加工需求。

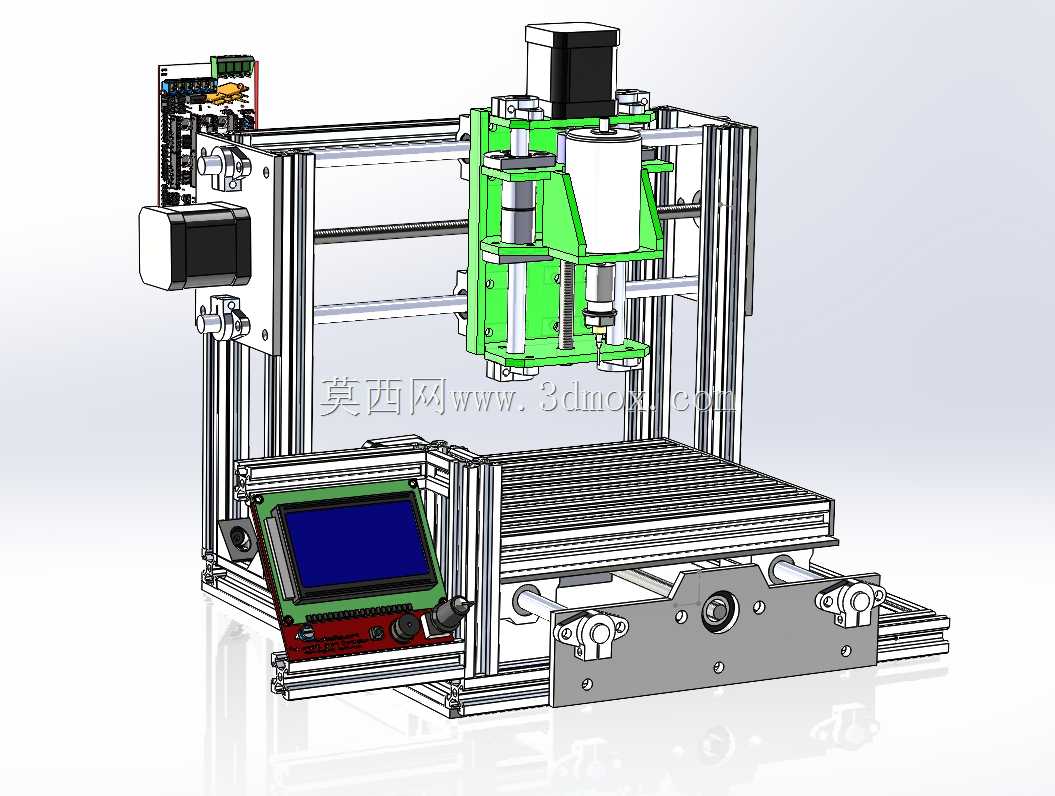

　　结构设计上，运动部分采用丝杠传动搭配线性导轨的组合，X、Y轴负责工作台的平面运动，Z轴搭载主轴模块完成垂直方向的进刀动作，三个运动轴均采用步进电机驱动，驱动控制板集成安装在机架后侧的预留安装位，减少外部走线的杂乱问题，手控屏幕直接固定在机架前侧下方位置，操作人员站在设备正前方即可完成参数设置、加工启停操作，不需要外接额外的控制终端，操作动线符合单人操作的习惯。绿色的结构护板采用5-6mm厚度的板材经激光切割成型，通过丙烯酸类粘接剂完成拼接固定，所有结构连接件、传动件、电控元件均采用通用标准件，不需要定制特殊规格的零部件，使用者可自行采购对应配件完成整机组装，维护替换时也可快速采购到同规格配件，降低了组装与后期维护的成本门槛。

　　设计思路上优先考虑了学生群体、低预算DIY用户的使用需求，没有采用成本高昂的工业级铸件机架，而是选用易采购、易组装的铝型材作为框架主体，在保证结构刚性满足轻载加工需求的前提下，尽可能压缩整机的制作成本，结构设计上预留了充足的改装空间，使用者可根据自身需求更换更高功率的主轴、加装限位开关、更换防尘罩组件，不需要对原有框架进行大规模改动即可完成功能升级。传动部分的安装位设计了可调间隙结构，组装时可通过调整螺栓预紧丝杠与导轨的配合间隙，补偿加工与组装过程中产生的公差，保证运动精度满足PCB加工的要求，主轴安装位采用通用夹具设计，可适配市面上常见的小型雕刻机主轴，不需要定制专属的安装转接件。

　　安装边界方面，整机的外接接口全部集中在机架后侧，包括电源接口、数据传输接口，外接线路可沿机架后侧的铝型材槽走线，不会干扰前侧的操作空间，设备底部预留了脚轮或者减震垫的安装孔位，使用者可根据使用场景选择固定放置或者加装脚轮方便移动，加工区域的四周预留了防尘罩的安装槽位，后期加装防尘罩时不需要重新打孔，直接利用原有型材槽位即可完成固定，避免加工过程中产生的切屑飞溅到工作台其他区域。Z轴的行程设计兼顾了PCB加工与小尺寸工件雕刻的需求，既可以满足薄覆铜板的浅深度铣削，也可完成一定厚度的非金属材料切割，工作台采用平面型材拼接结构，表面预留了T型槽或者工件固定孔位，加工时可通过压板直接固定覆铜板或者其他工件，不需要额外定制专用夹具。

　　从实际使用的角度来看，这款设备的加工精度可满足0.2mm线宽的PCB制作需求，足够覆盖绝大多数常规电路实验板的制作要求，运行时的噪音控制在桌面设备可接受的范围，不会对实验室、家庭工作室的周边环境产生过大的噪音干扰，整机的拆装难度较低，所有连接部位均采用标准紧固件，没有采用焊接等不可拆卸的连接方式，方便使用者根据运输需求拆解后重新组装，也方便后期对单个部件进行升级替换。
