带快插气嘴的方形真空吸附衬垫结构

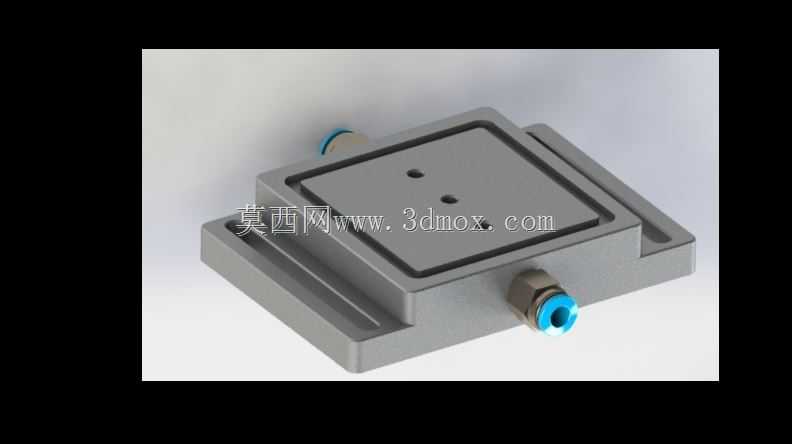

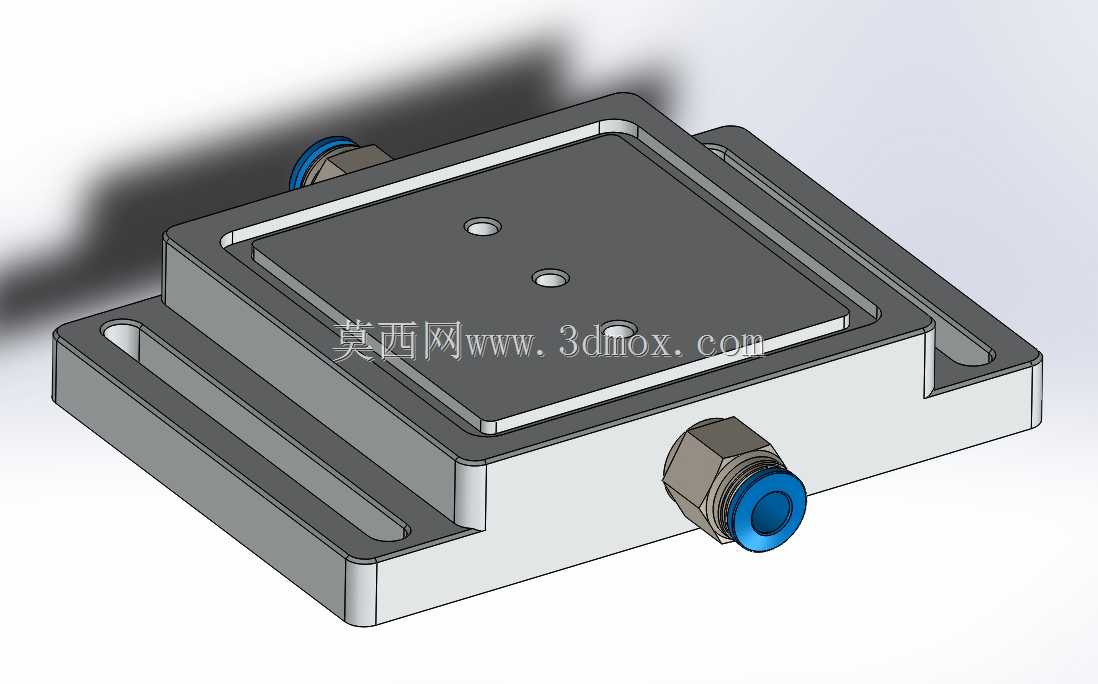

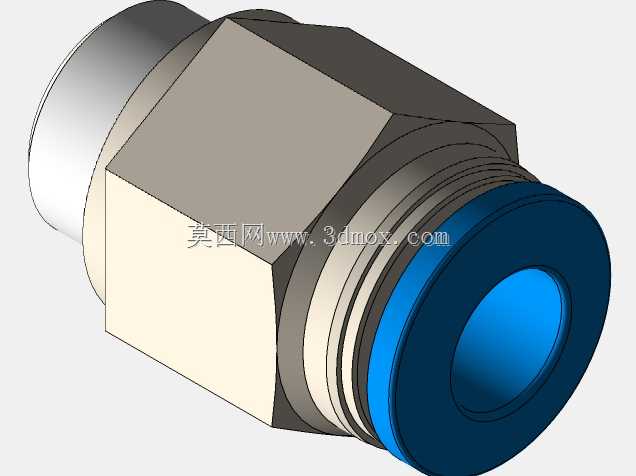

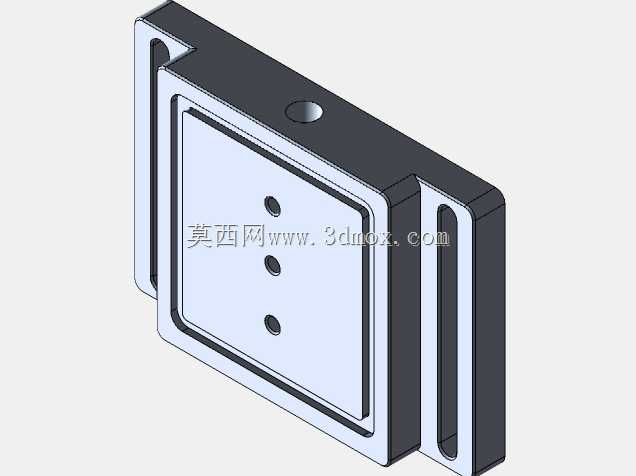

　　这款真空衬垫是面向精密加工场景设计的气动吸附定位元件，日常在小型CNC精雕机、桌面型加工工位、轻薄工件上下料工位中承担核心固定作用，尤其适合亚克力薄片、手机中框小零件、PCB板、薄铝片这类无法采用传统夹钳侧压固定的工件，避免侧压带来的工件形变、夹痕、定位偏移问题。从结构设计来看，整体采用方形嵌套式布局，外层基座预留了标准安装槽位，可直接嵌入工装台的T型槽或者通过侧边锁付孔固定在工装基板上，中间的吸附面板做了下沉式密封槽设计，装配时可嵌入对应厚度的丁腈橡胶密封圈，保证抽真空时的腔体密封性，不会因为边缘漏气导致吸附力不足。侧边配置的1/8规格6mm快插气嘴，是行业内通用的气动接头规格，可直接对接车间常规6mm外径PU气管，

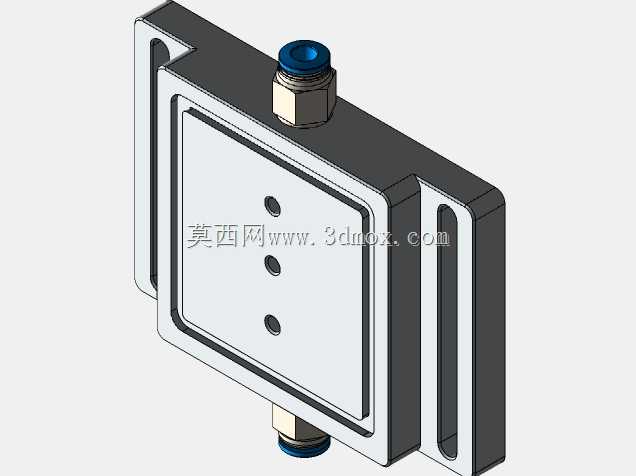

　　不需要额外做转接头适配，气嘴安装位做了内凹沉台设计，避免气管接头突出基座平面，在工件放置或者工装移动时剐蹭到周边设备部件。设计过程中优先考虑了吸附力的均匀分布，吸附面板上的两个通气孔对称布置，连通下方的真空腔体，抽真空时整个吸附面的负压差分布均匀，不会出现边角位置吸附力不足导致工件翘边的问题，基座的壁厚做了均匀化处理，整体采用6061铝合金加工的话，既可以保证结构刚性，在持续负压工况下不会出现腔体变形，也能控制整体重量，方便在多工位旋转工装上快速拆装更换。安装边界方面，整体方形基座的侧边做了0.5mm的倒角处理，嵌入工装槽时不会因为边角毛刺出现卡滞，基座底部的平面度控制在0.02mm以内，和工装台贴合时不会出现缝隙漏气，

　　吸附面板的上表面平面度要求更高，达到0.01mm，保证和工件底面完全贴合，对于表面平整度较好的工件，不需要额外加铺缓冲垫就可以达到可靠的吸附效果。实际使用场景中，这类真空衬垫常搭配小型真空发生器使用，在0.6MPa的常规车间供气压力下，单块衬垫可以提供足够的吸附力固定尺寸在100mm见方以内的轻薄工件，加工过程中可以承受铣削、雕刻、打磨产生的侧向力，不会出现工件移位的情况。和传统的多孔式真空吸盘相比，这种整体式衬垫的密封性能更稳定，不会因为个别气孔堵塞影响整体吸附效果，日常维护只需要定期清理密封槽内的加工切屑，更换老化的密封圈即可，不需要复杂的拆解维护。结构设计上还预留了拓展空间，如果需要吸附更大尺寸的工件，

　　可以通过基座侧边的定位槽将多块衬垫拼接成更大的吸附面，共用同一个真空回路，不需要重新设计整体大尺寸吸附平台，降低小批量多品种加工的工装改造成本。气嘴的安装位置选在基座侧边而非底部，也是考虑到工装台布线布管的便利性，气管从侧面引出不会占用工装台下方的空间，也不会因为台面上的切屑掉落堆积在气嘴位置影响管路连接。吸附面板和基座之间采用可拆卸式的连接设计，当加工不同表面特性的工件时，可以快速更换带不同表面纹理或者不同密封槽布局的吸附面板，不需要更换整个基座，进一步提升工装的适配性。在精密检测工位上，这类衬垫也可以作为工件定位载台使用，固定薄型工件完成影像测量、表面粗糙度检测等工序，不会因为夹持力导致工件产生微变形，保证检测数据的准确性。
