RC航模用可伸缩式起落架结构设计

　　在航模飞行器的结构设计环节中，起落架作为支撑整机地面滑行、缓冲着陆冲击的核心部件，其结构可靠性直接决定了航模的起降安全性与使用寿命，可伸缩式起落架更是固定翼航模、多旋翼航模实现减阻飞行、优化气动外形的关键配置。这套伸缩式起落架结构，主要面向中小型RC遥控飞机的改装与装机需求，适配翼展在1.2米至2米区间的固定翼航模，也可根据安装尺寸调整后用于小型垂直起降无人机的起落系统。

　　从实际装机应用场景来看，这类伸缩起落架主要解决固定翼航模飞行过程中固定式起落架带来的额外气动阻力问题，当航模爬升到安全高度后，可通过舵机控制将起落架收起到机身内部，大幅降低飞行阻力，提升航模的飞行速度与续航表现；在降落阶段，提前将起落架放下并锁定，为整机提供稳定的地面支撑，配合起落架上的缓冲结构吸收着陆瞬间的冲击载荷，避免机身结构因硬着陆出现开裂、部件脱落等问题。

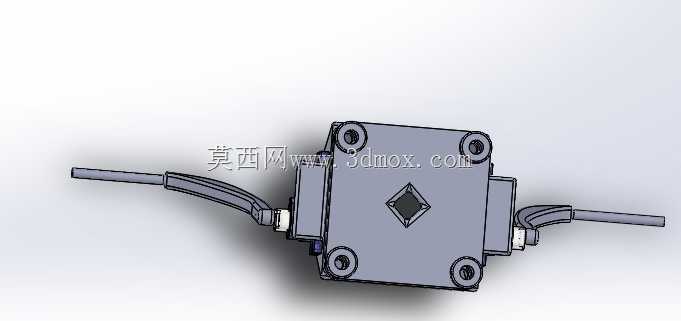

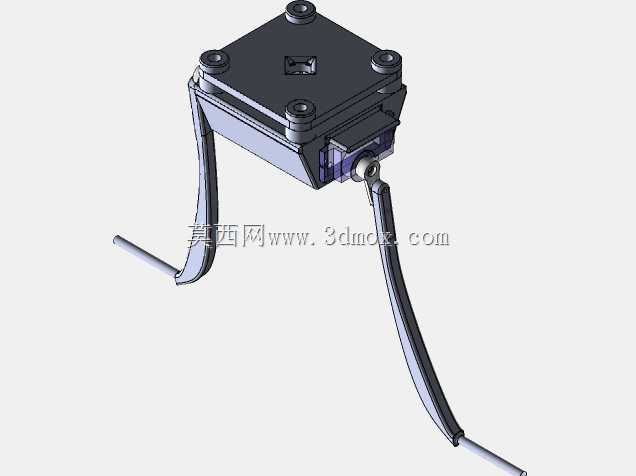

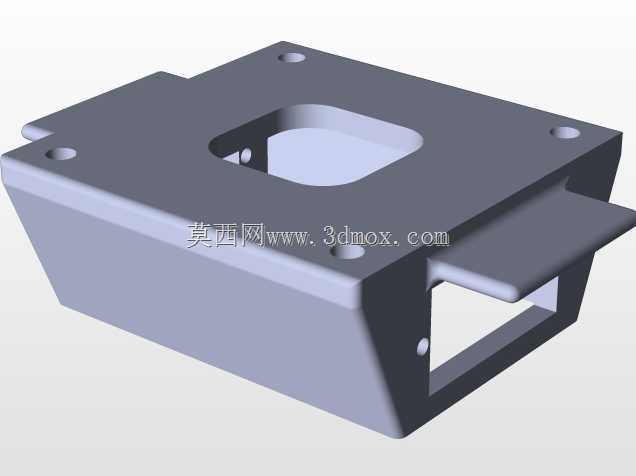

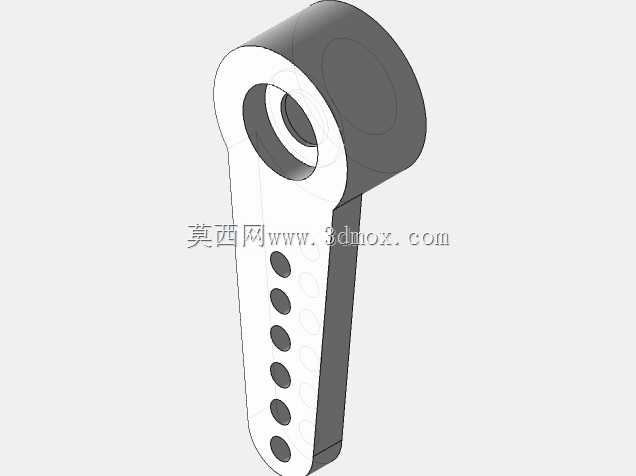

　　从功能特性上看，这套结构采用模块化设计思路，核心的收放执行单元集成在方形安装基座内，基座四周预留了四个标准安装孔位，可直接通过螺丝固定在航模机身的预设安装隔框上，不需要对机身结构做大规模切削改装，降低了装机门槛。基座两侧对称布置收放摇臂，摇臂末端连接轮轴安装位，收放动作通过摇臂的定轴转动实现，收放到位后自带机械锁止结构，不会因为飞行过程中的气流扰动、机身振动出现起落架意外松脱、放下不到位的情况。考虑到航模飞行过程中的振动环境，所有铰接位置都预留了轴承安装位，可配合微型滚动轴承降低转动阻尼，减少收放过程中的卡滞风险，同时延长结构的使用寿命。

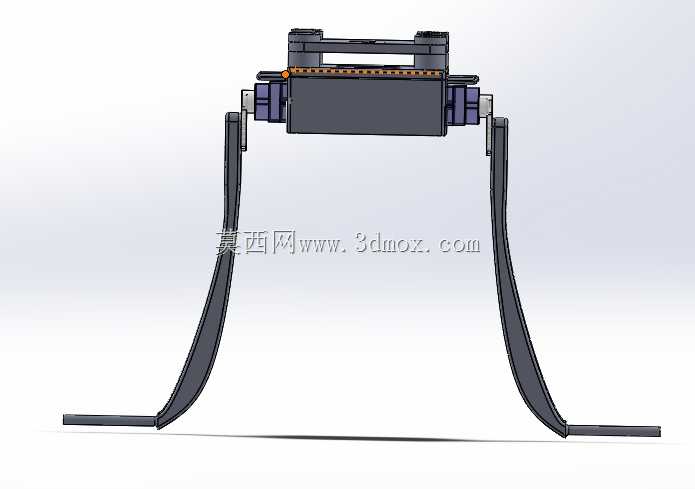

　　设计过程中，首先明确了安装边界的约束条件：整个收放基座的外形尺寸控制在40mm×40mm×20mm以内，能够适配绝大多数中小型航模的机身内部安装空间，不会和机身内的电池、电调、接收机等电子设备产生空间干涉。摇臂的收放行程经过反复校核，收起状态下摇臂与机轮完全收纳到机身轮廓线以内，不会突出机身表面破坏气动外形；放下状态下摇臂的伸出长度可根据机轮直径、机身离地高度需求做小幅调整，保证螺旋桨在地面滑行时不会触地，预留足够的安全间隙。

　　结构设计上，内侧安装板直接贴合机身内部的承力隔框，将着陆时的冲击载荷均匀传递到机身主结构上，避免局部应力集中导致的安装位撕裂。摇臂与基座的连接位置采用了加强筋结构，在不增加整体重量的前提下提升了摇臂的侧向刚度，能够承受航模侧向着陆、地面滑行转弯时产生的侧向载荷，不会出现摇臂变形、折断的问题。考虑到航模的轻量化需求，整个结构的零件壁厚控制在1.5mm至2mm之间，在满足结构强度要求的前提下尽可能降低自重，减少对航模整机重量配平的影响。

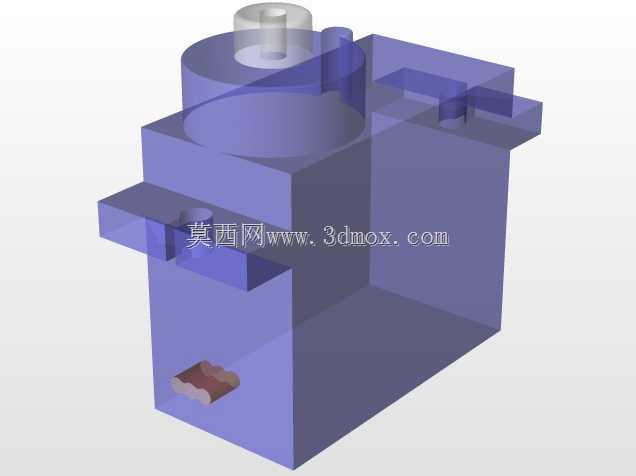

　　在实际装机调试时，需要配合标准的9g微型伺服舵机提供收放动力，舵机通过连杆与收放摇臂连接，舵机的转动角度可通过遥控器的舵量设置进行调整，保证收放行程刚好到达锁止位置，避免出现舵机堵转烧蚀的问题。轮轴位置可搭配直径30mm至50mm的航模专用橡胶机轮，根据航模的整机重量选择合适硬度的轮组，进一步优化着陆缓冲效果。布线时需要将舵机电缆沿着机身内部的走线槽固定，避免电缆在收放过程中被运动部件卡滞，导致收放动作失效。

　　这套结构在设计时也充分考虑了加工与装配的便利性，所有零件都采用规则的几何外形，没有复杂的曲面结构，既可以通过3D打印制作小批量的装机验证件，也可以通过注塑工艺实现批量生产，零件之间的装配公差控制在0.2mm以内，不需要额外的修配就可以完成组装，降低了爱好者的制作难度。对于航模结构设计从业者来说，这套伸缩起落架的结构逻辑也可以作为同类收放机构的设计参考，通过调整安装尺寸、摇臂长度，就可以适配不同起飞重量、不同尺寸规格的航模产品，具备较强的通用性与改装潜力。
