惠普家用办公笔记本电脑三维结构模型

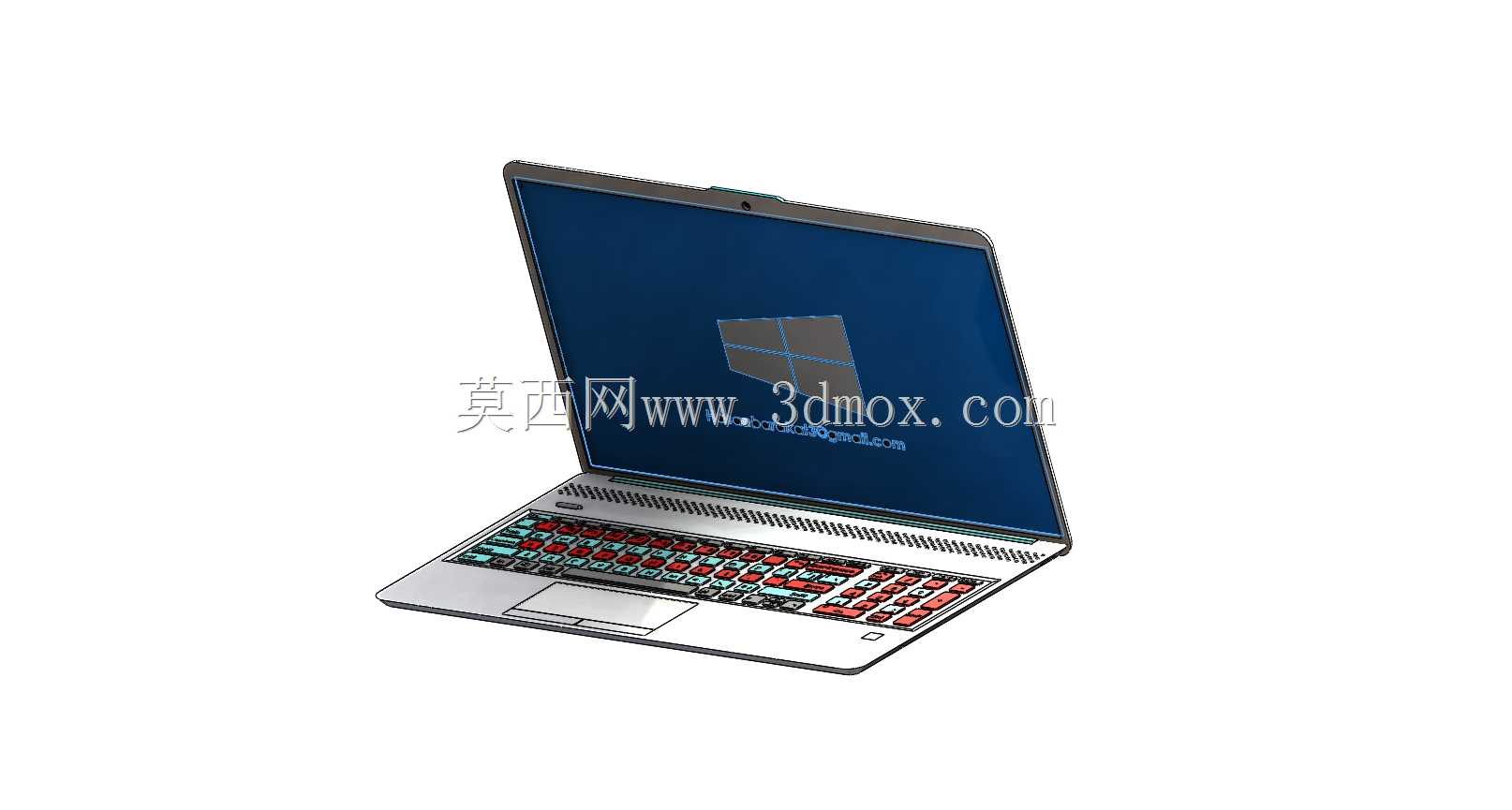

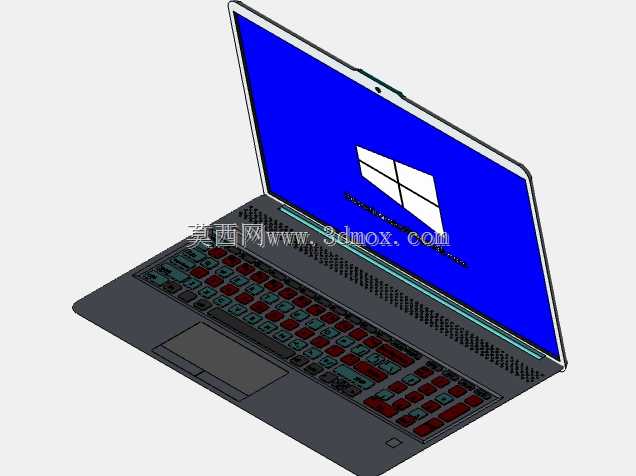

　　本次呈现的笔记本电脑三维结构模型，完整还原了常规15.6英寸消费级笔记本的整机结构与装配关系，可用于消费电子结构设计参考、产品展示场景搭建、工业设计教学演示等多个实际场景。从实际使用场景来看，这类笔记本主要覆盖日常移动办公、家庭影音娱乐、轻度内容创作等使用需求，对应的结构设计需要在便携性、散热效率、结构强度、操作舒适度之间找到平衡，模型中对各个核心部件的位置关系、装配间隙都做了符合量产产品标准的还原。

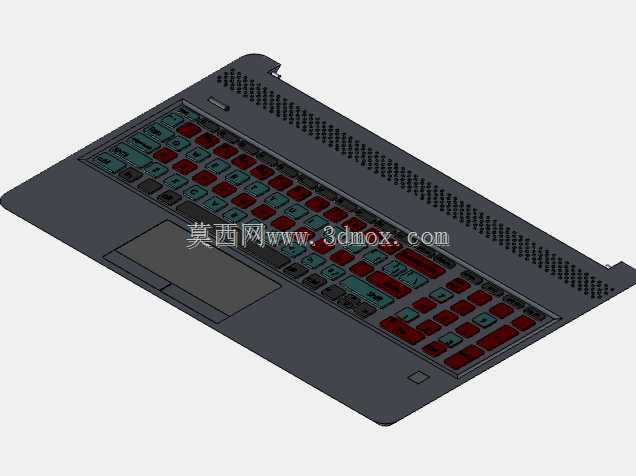

　　从功能特性的结构呈现来看，模型完整拆分了A面顶盖、B面屏幕边框与显示模组、C面键盘区域与掌托、D面底壳四个主要外观结构件，同时还原了内置键盘的键帽分区、触控板的位置边界、屏幕转轴的装配位置、侧边接口的预留空间。其中键盘区域按照常规消费级笔记本的布局做了分区还原，主键区、功能键区、数字小键盘的位置与实际量产产品一致，键帽的曲面弧度、键程预留空间都符合常规薄膜键盘的设计参数，掌托区域的弧度做了贴合手腕放置角度的处理，避免长时间使用的硌手感。屏幕部分采用窄边框设计的结构还原，屏幕顶部预留了摄像头模组的安装位，屏幕开合角度可以通过转轴结构实现0到180度范围内的调整，转轴的阻尼结构位置也做了对应呈现，能够模拟实际开合时的受力支撑效果。

　　设计思路上，整个模型遵循消费级笔记本的量产设计逻辑，首先确定整机的长宽厚边界，再依次排布内部核心部件的位置，最后做外观曲面的顺滑处理。整机的外形尺寸按照常规15.6英寸笔记本的实际参数设定，长度约360mm，宽度约240mm，闭合状态下整机厚度约20mm，对应的安装边界需要考虑屏幕开合时的后部预留空间，完全打开状态下整机纵向占用深度约为260mm，放置在常规桌面时需要预留至少400mm的纵向空间以保证正常使用。底壳部分做了防滑脚垫的位置还原，四个脚垫的高度约1.5mm，既能够保证底部进风空间满足散热需求，也能避免底壳直接与桌面摩擦产生划痕，底壳上的散热进风孔位置对应内部主板的散热模组区域，出风孔设置在屏幕转轴位置，符合常规下沉式转轴笔记本的散热风道设计逻辑。

　　从结构细节来看，模型中对各个部件的装配卡扣位置、螺丝固定柱都做了隐含的结构预留，C面与D面的合模线位置做了顺滑过渡处理，没有突兀的棱角，侧边的接口位置预留了USB接口、Type-C接口、音频接口、HDMI接口的标准安装槽位，各个接口的间距符合外设插拔的操作空间要求，不会出现相邻接口同时使用时互相干扰的问题。屏幕模组的厚度控制在5mm左右，对应常规IPS屏幕的实际厚度，A面顶盖做了轻微的弧度处理，既能够提升整机的外观质感，也能增强顶盖的结构强度，避免日常挤压造成屏幕损坏。触控板的位置设置在主键区下方居中位置，尺寸约100mm*60mm，符合多指操作的空间需求，触控板周边的缝隙预留均匀，与C面壳体的高度差控制在0.2mm以内，避免积灰同时保证操作顺滑度。

　　在实际建模过程中，各个部件的配合间隙都按照量产产品的公差要求设定，外观件之间的单边间隙控制在0.1mm到0.15mm之间，活动部件比如转轴、键帽的活动间隙做了单独的参数设定，保证模拟运动时不会出现干涉问题。整个模型的曲面都采用G2连续处理，外观面没有明显的折痕与凹凸，渲染后能够真实还原金属材质A面、塑料材质C面D面的不同质感，可直接用于产品宣传效果图制作、结构设计方案评审、教学演示等场景，也可作为消费电子结构设计的参考案例，帮助设计人员快速理解笔记本整机的结构排布逻辑与装配关系。
